Установка вытяжная Belmash DC3900/380

Производитель: Belmash
Код товара:
УТ000014954
Артикул:
D093A

Под заказ

Вытяжная установка DC3900/380 производства Belmash. Подходит для работы со всеми деревообрабатывающими станками: фуговальными, рейсмусовыми, циркулярными, шлифовальными и т.п.

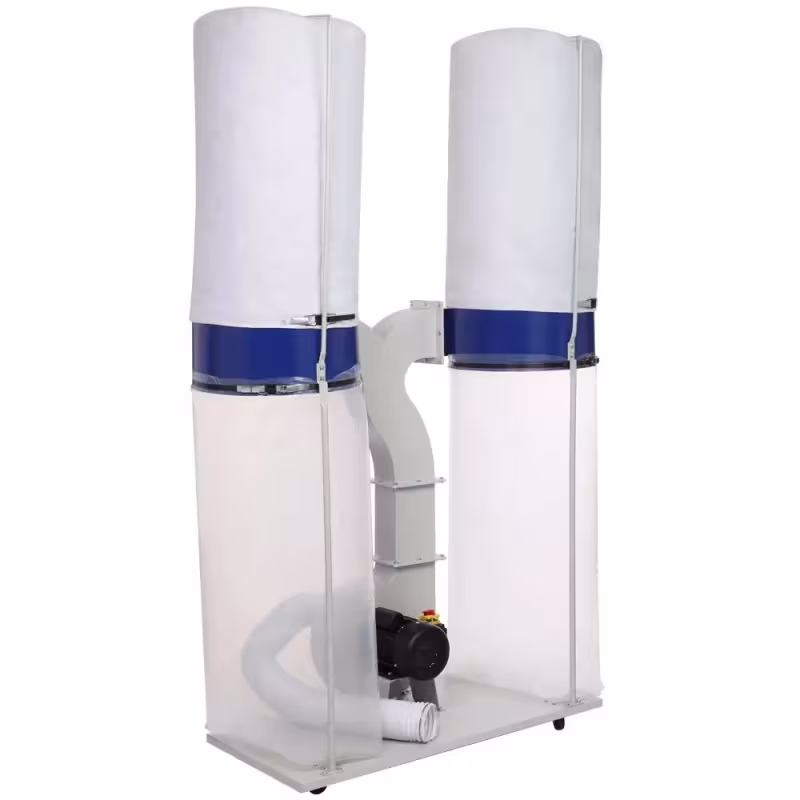

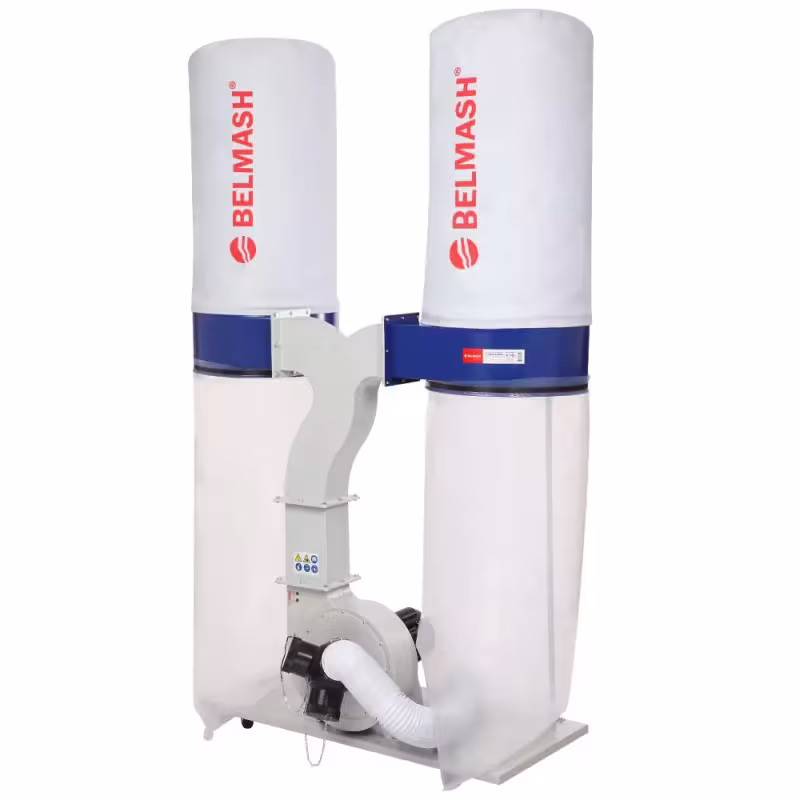

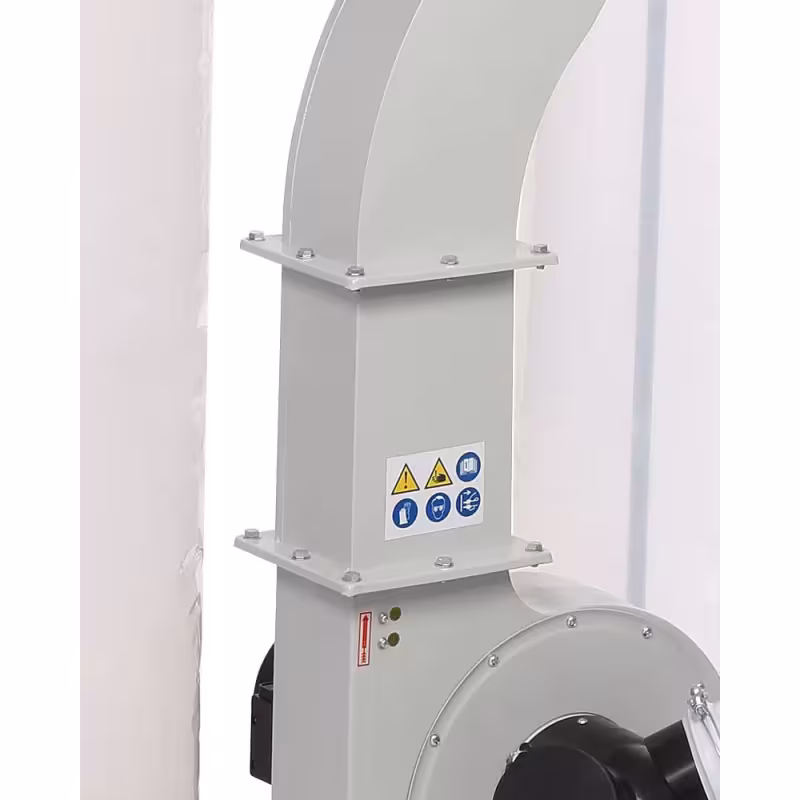

Установка состоит из двух одинаковых секций: к разделительному корпусу зажимами присоединены фильтр-мешок сверху и стружкосборник – снизу. Все элементы конструкции закреплены на общем основании с помощью кронштейнов и стоек. Выходной патрубок корпуса установки соединяется с обеими секциями тройником.

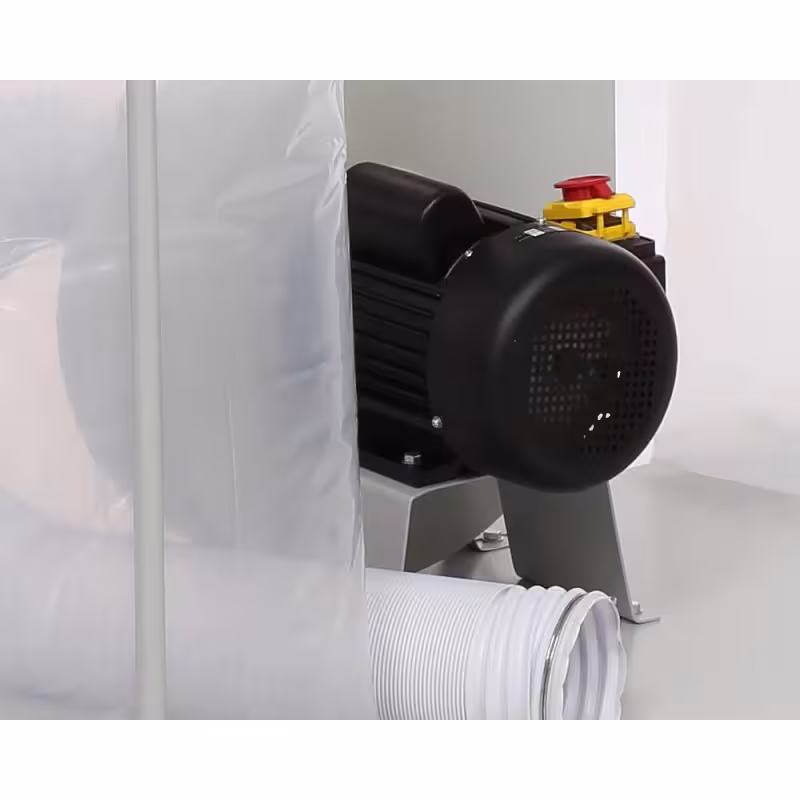

Вытяжная установка укомплектована асинхронным двигателем S1 мощностью 2200 Вт. Напряжение питающей сети: 380 В. Частота тока: 50 Гц.
Крыльчатка металлическая. Диаметр крыльчатки: 300 мм.

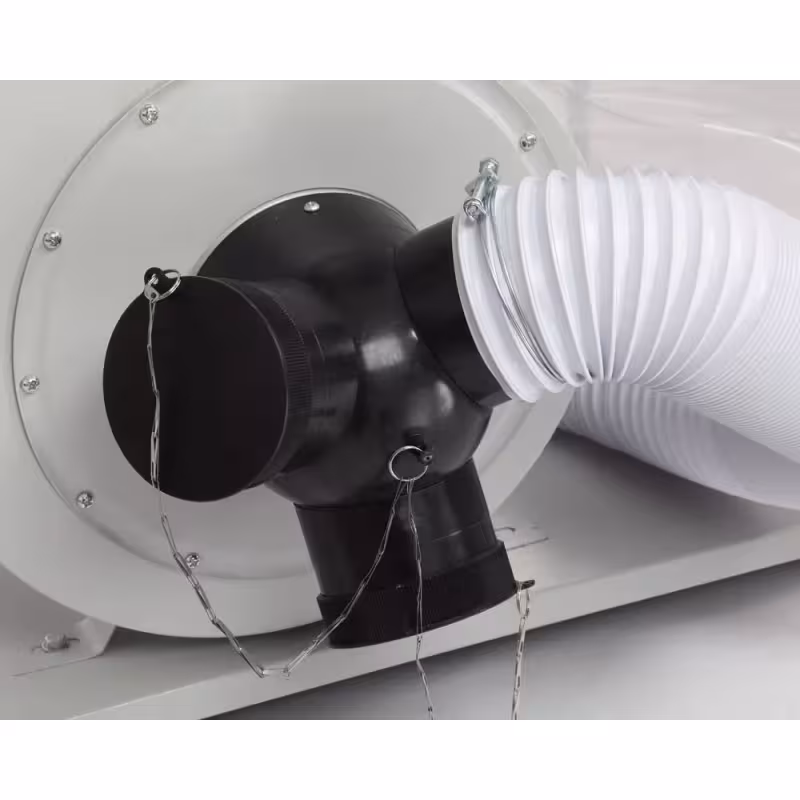

В комплект поставки входит 4-х секционный переходник, который позволяет подключить одновременно 3 станка. Также в возможно и подключение только одного или двух станков, для этого нужно закрыть неиспользуемые патрубки специальной крышкой. Входной патрубок - 150 мм, каждый из трех выходов - 100 мм.
На установке изначально установлен фильтр мешок, который опционально можно заменить на фильтр-картридж.
Под основанием вытяжки установлены поворотные ролики для удобного перемещения по мастерской.
Объем стружкосборника: 190 л.
Объем всасывания: 3900 м3/час.
Частота вращения крыльчатки: 2800 об/мин.
Разрежение воздуха: 1800 Па.
Размер стружкосборника (Д × В): 500 × 1100 мм.
Уровень фильтрации: 30 мкм.

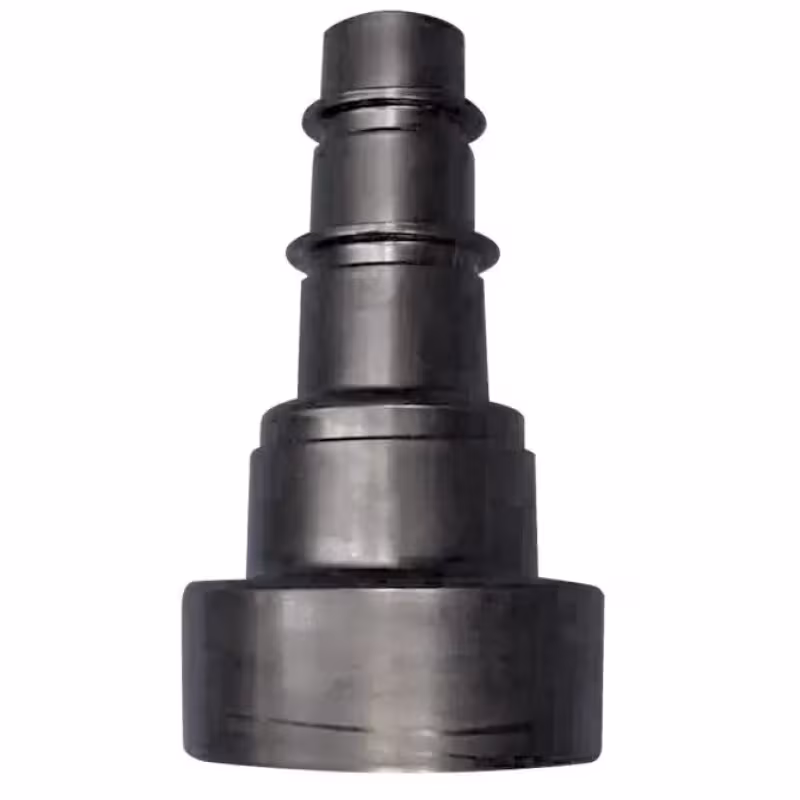

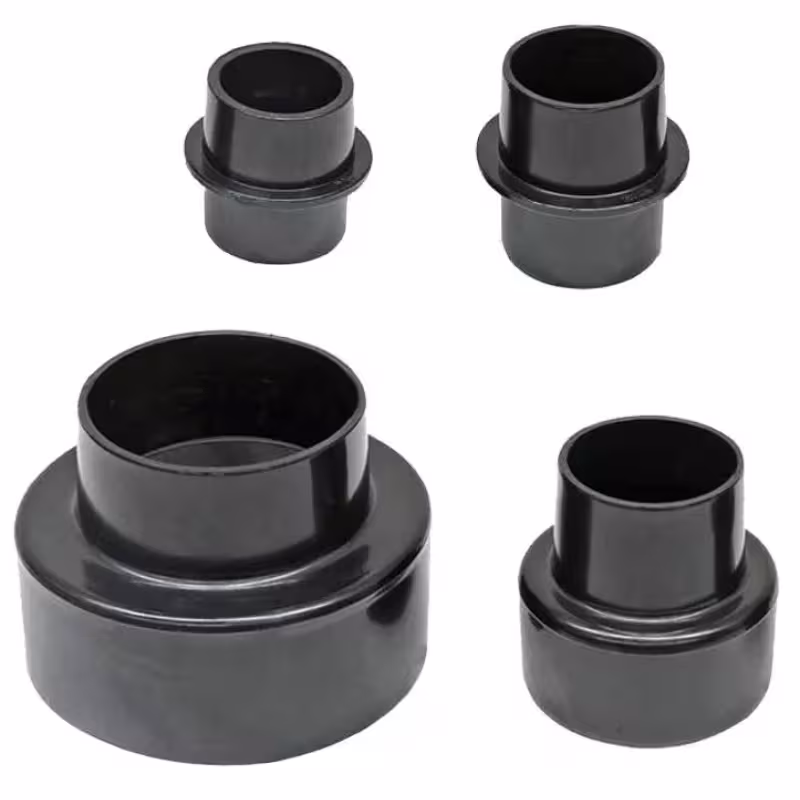

Диаметры 4-х секционного переходника: 97/93-68/63 ; 62/58-45/40 ; 39/35-39/35 ; 34/28,5-35/28,5 мм
Размер фильтр-мешка (Д × В): 500 × 850 мм.
Габаритный размер (Д × Ш × В): 1420 × 700 × 2250 мм. Масса нетто: 47,4 кг.
Размер упаковки (Д × Ш × В): 1160 × 560 × 570 мм. Масса брутто: 52 кг.

Комплектация: установка вытяжная, колеса (4 шт.), комплект крепежа, шланг подключения, удлинение трубы соединительной, труба соединительная, стойка (2 шт.), опора фильтр-мешка (2 шт.), уплотнитель (4 шт.), крышка адаптера (2 шт.), основание установки, переходник 4-х секционный, адаптер переходной, хомут шланга подключения (2 шт.), зажим (4 щт.), стружкосборник (4 шт.), фильтр-мешок (2 шт.), корпус разделительный (2 шт.), кронштейн электродвигателя.
