Установка вытяжная Belmash DC3900

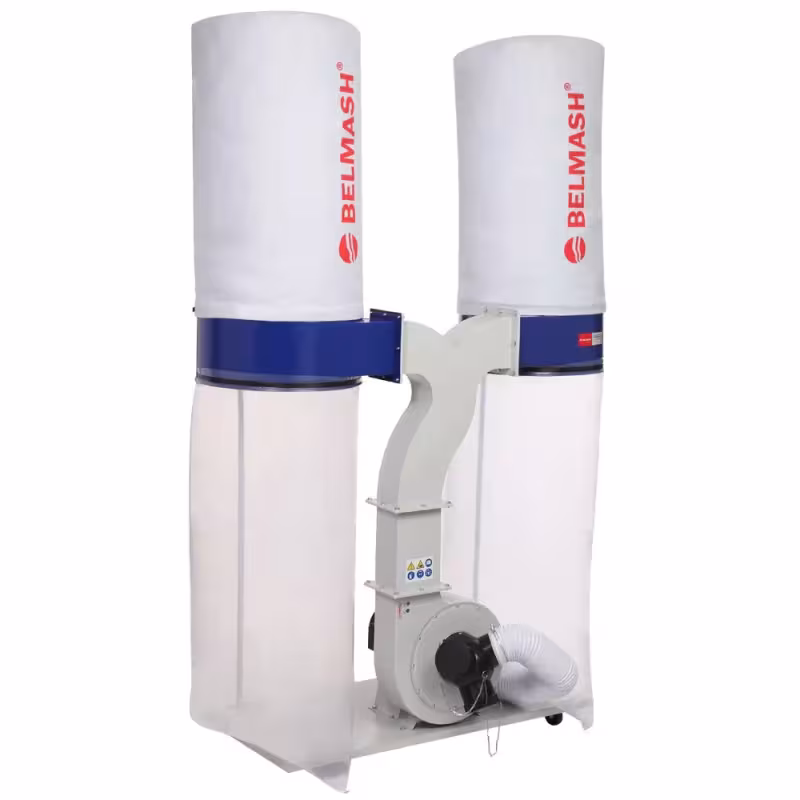

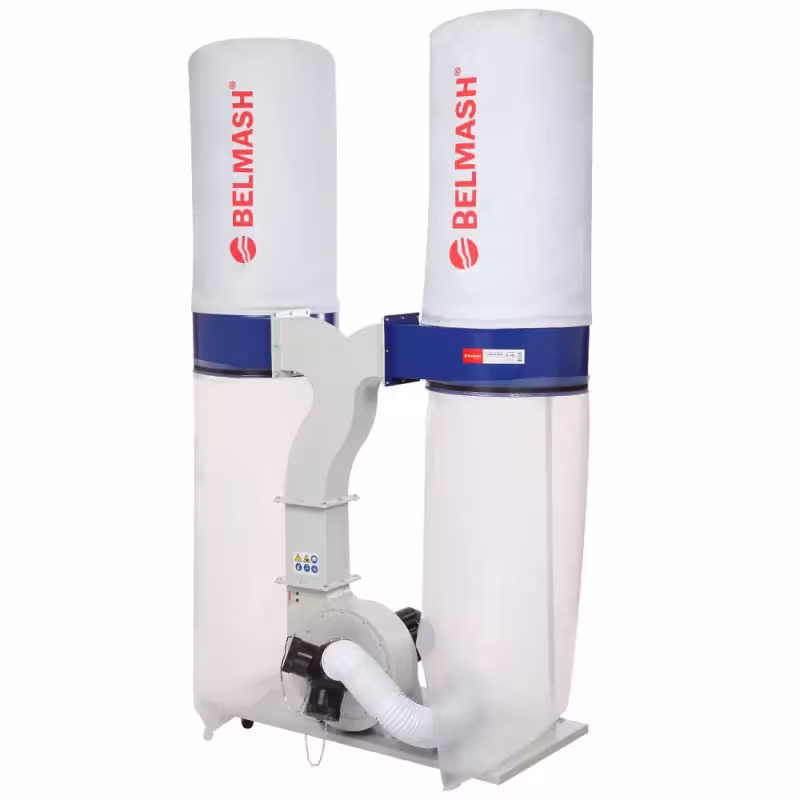

Вытяжная установка DC3900 производства Belmash. Подходит для работы со всеми деревообрабатывающими станками: фуговальными, рейсмусовыми, циркулярными, шлифовальными и т.п.

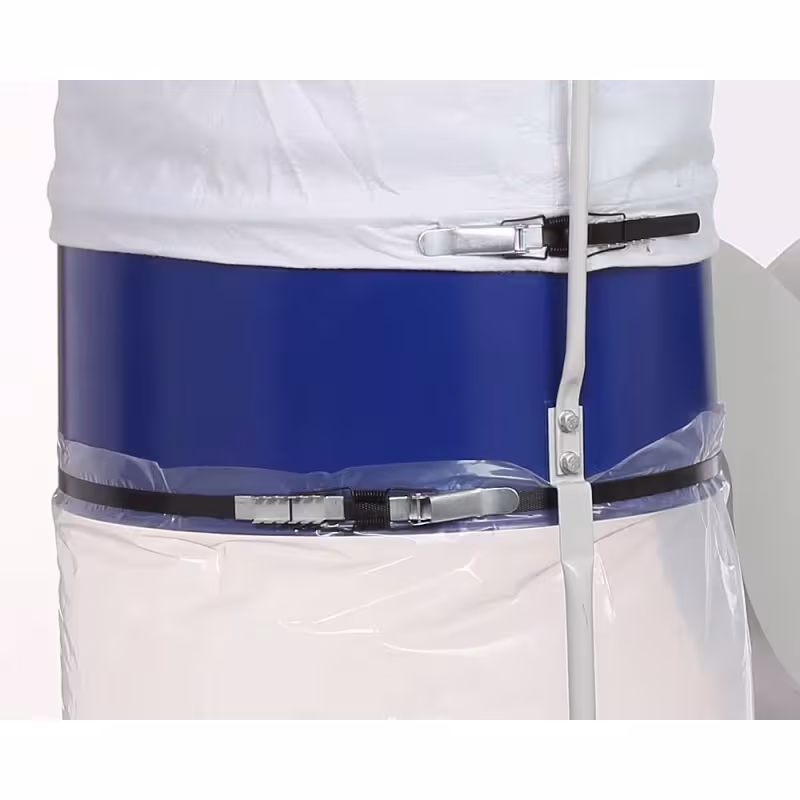

Установка состоит из двух одинаковых секций: к разделительному корпусу зажимами присоединены фильтр-мешок сверху и стружкосборник – снизу. Все элементы конструкции закреплены на общем основании с помощью кронштейнов и стоек. Выходной патрубок корпуса установки соединяется с обеими секциями тройником.

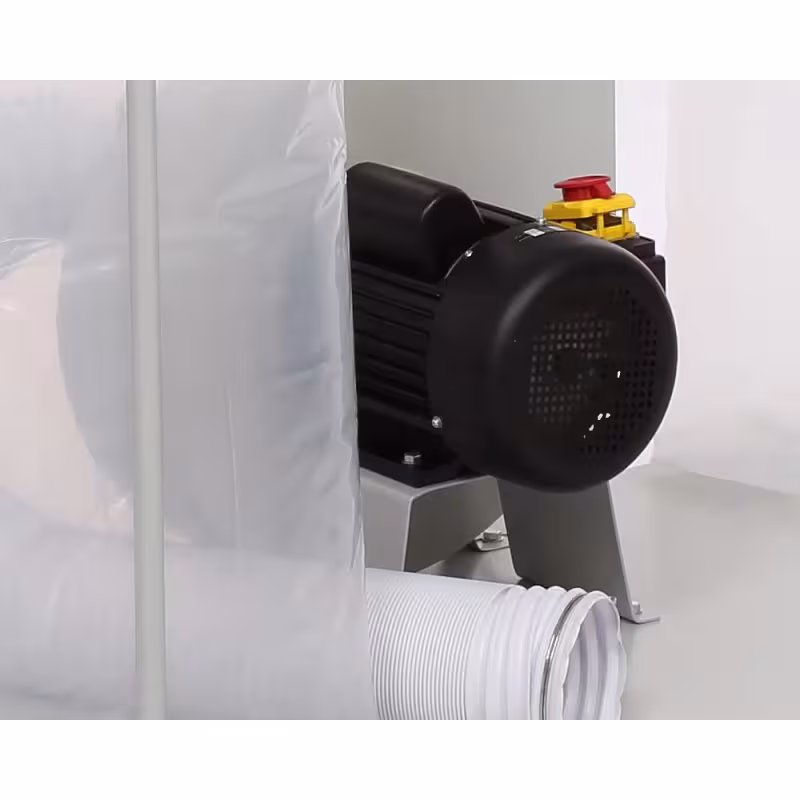

• Вытяжная установка укомплектована асинхронным двигателем S1 мощностью 2200 Вт. Для подключения требуется сеть 220 В. Частота тока: 50 Гц.
• Металлическая крыльчатка. Диаметр крыльчатки: 300 мм.

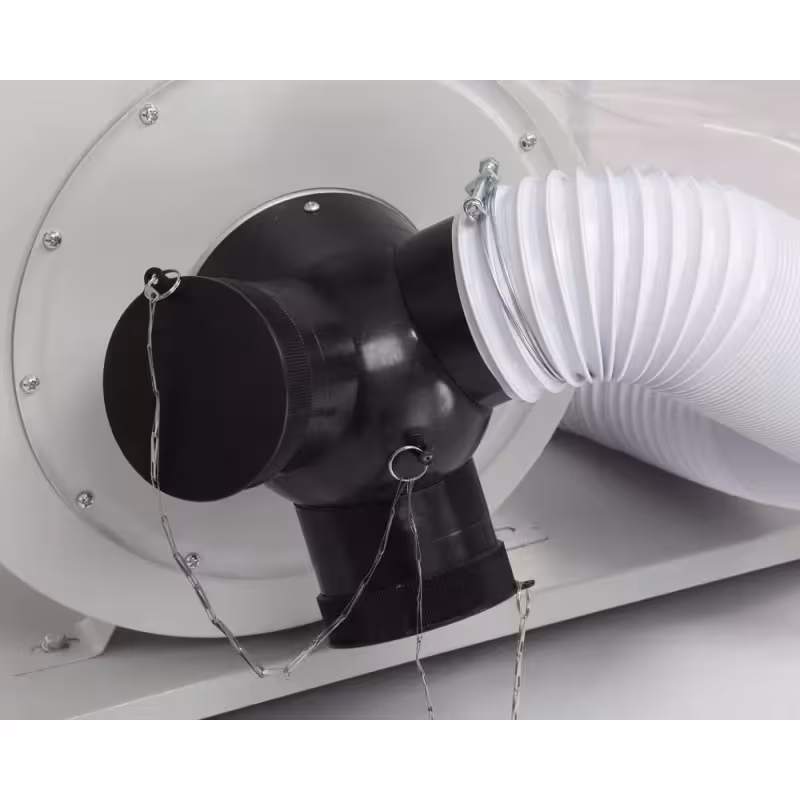

• В комплект поставки входит 4-х секционный переходной адаптер, который обеспечивает подключение сразу трех станков. Также возможно подключение только одного или двух станков, не нужные патрубки можно закрыть крышкой. Входной патрубок - 150 мм, каждый из трех выходов - 100 мм.
• На установке изначально установлен фильтр-мешок, который опционально можно заменить на фильтр-картридж.
• Под основанием вытяжки установлены поворотные ролики для удобного перемещения по мастерской.
• Объем стружкосборника: 190 л.
• Объем всасывания: 3900 м3/час.
• Частота вращения крыльчатки: 2800 об/мин.
• Разрежение воздуха: 1800 Па.
• Размер стружкосборника (Д × В): 500 × 1100 мм.
• Уровень фильтрации: 30 мкм.

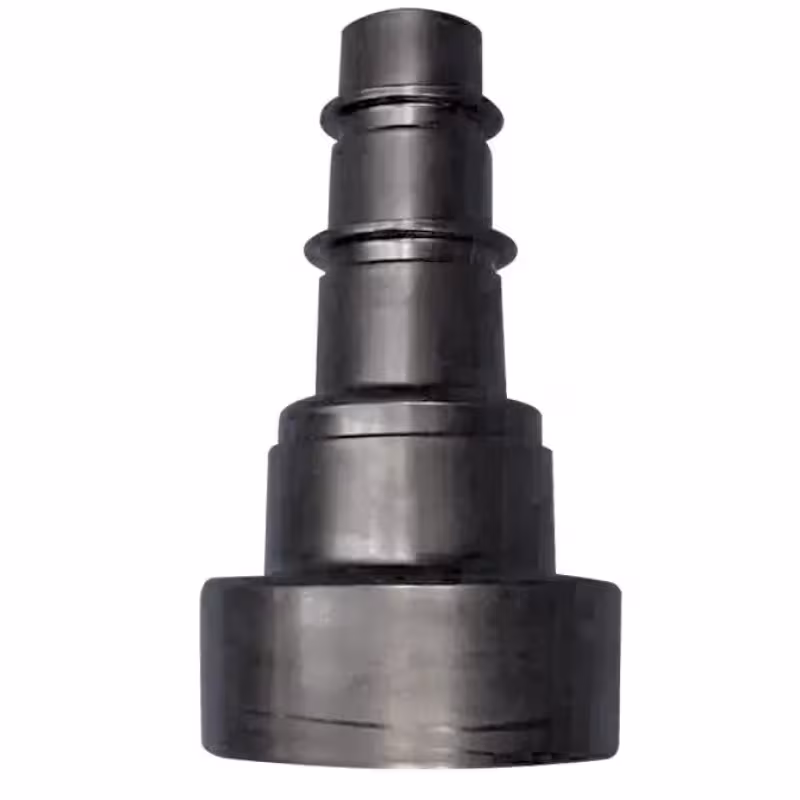

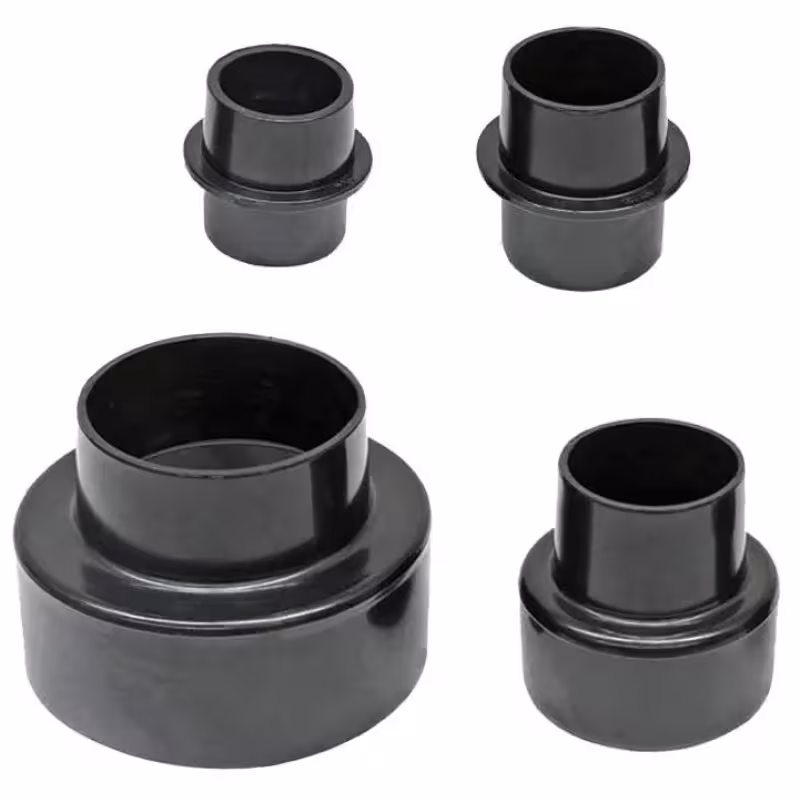

• Диаметры 4-х секционного переходника: 97/93-68/63 ; 62/58-45/40 ; 39/35-39/35 ; 34/28,5-35/28,5 мм.
• Размер фильтр-мешка (Д × В): 500 × 850 мм.
• Габаритный размер (Д × Ш × В): 1500 × 720 × 2200 мм. Масса нетто: 48,4 кг.
• Размер упаковки (Д × Ш × В): 1120 × 560 × 570 мм. Масса брутто: 53 кг.

Комплектация: установка вытяжная, опора фильтр-мешка (2 шт.), комплект крепежа, шланг подключения, удлинение трубы соединительной, труба соединительная, стойка (2 шт.), уплотнитель (4 шт.), основание установки, колеса (4 шт.), переходник 4-х секционный, крышка адаптера (2 шт.), адаптер переходной, хомут шланга подключения (2 шт.), зажим (4 шт.), стружкосборник (4 шт.), фильтр-мешок (2 шт.), корпус разделительный (2 шт.), кронштейн электродвигателя.
