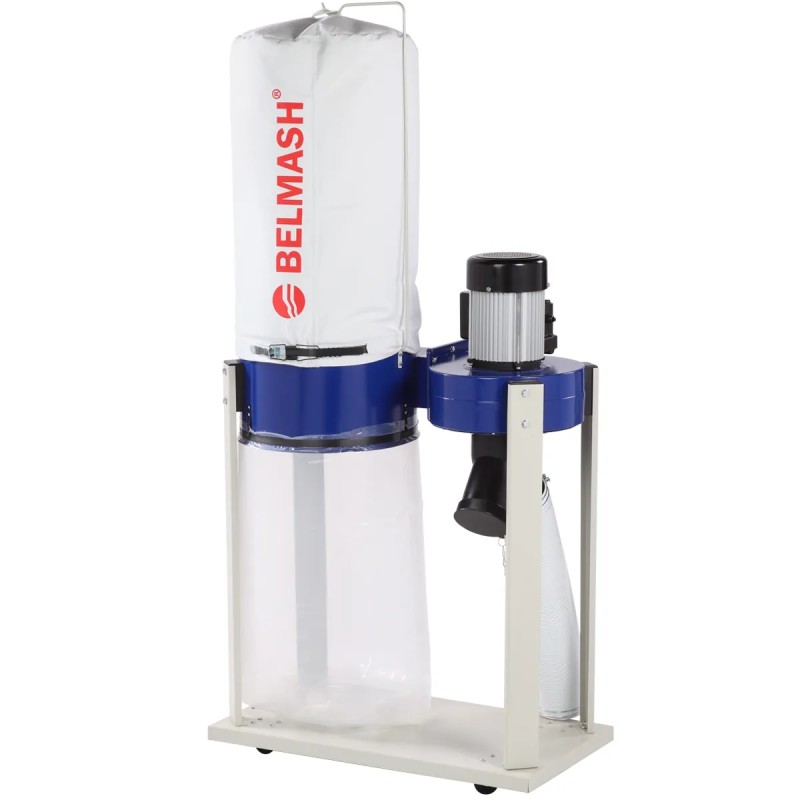

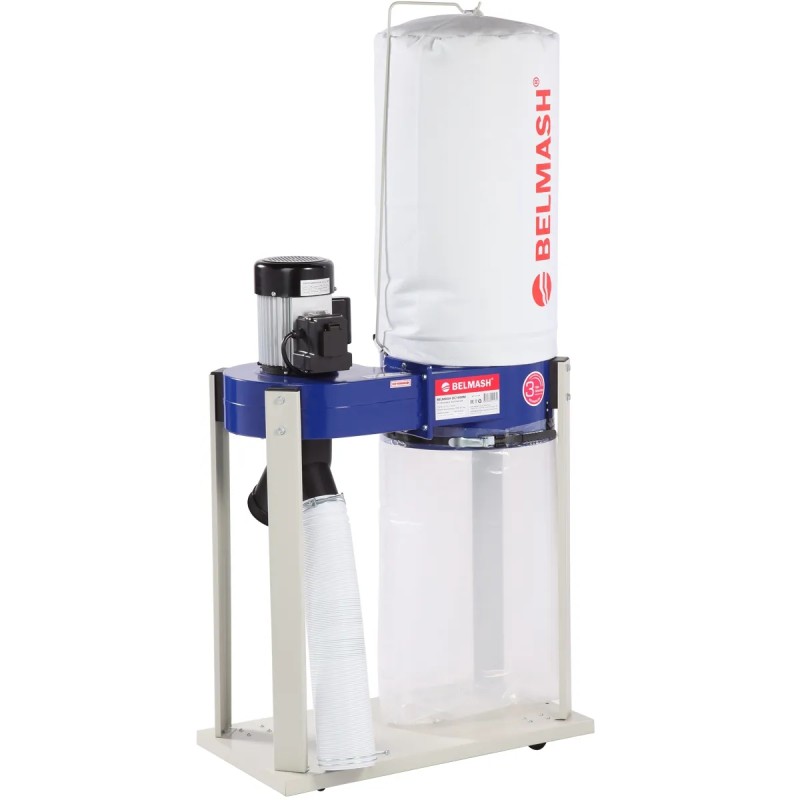

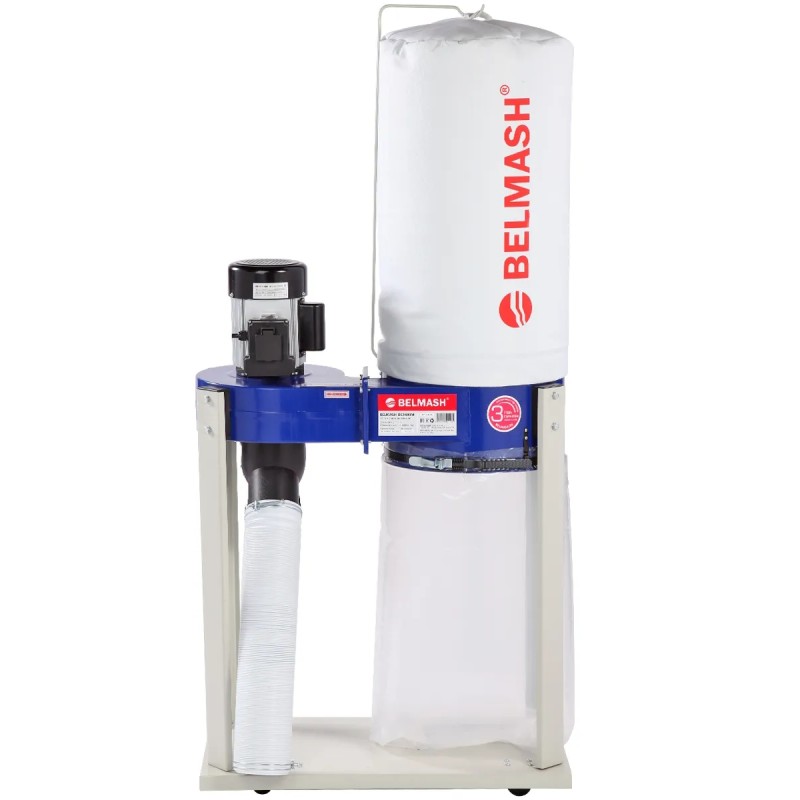

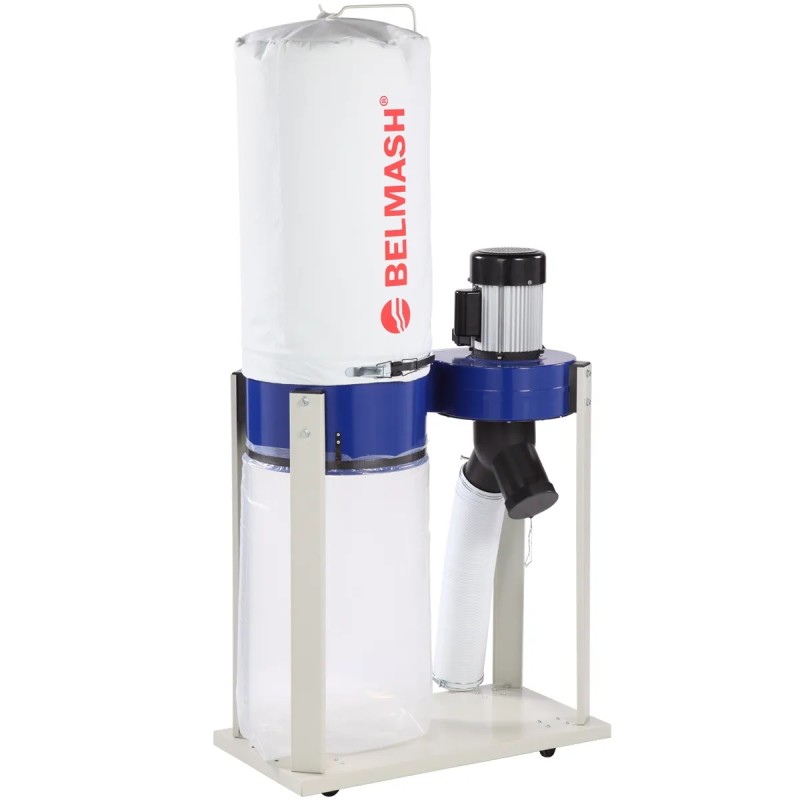

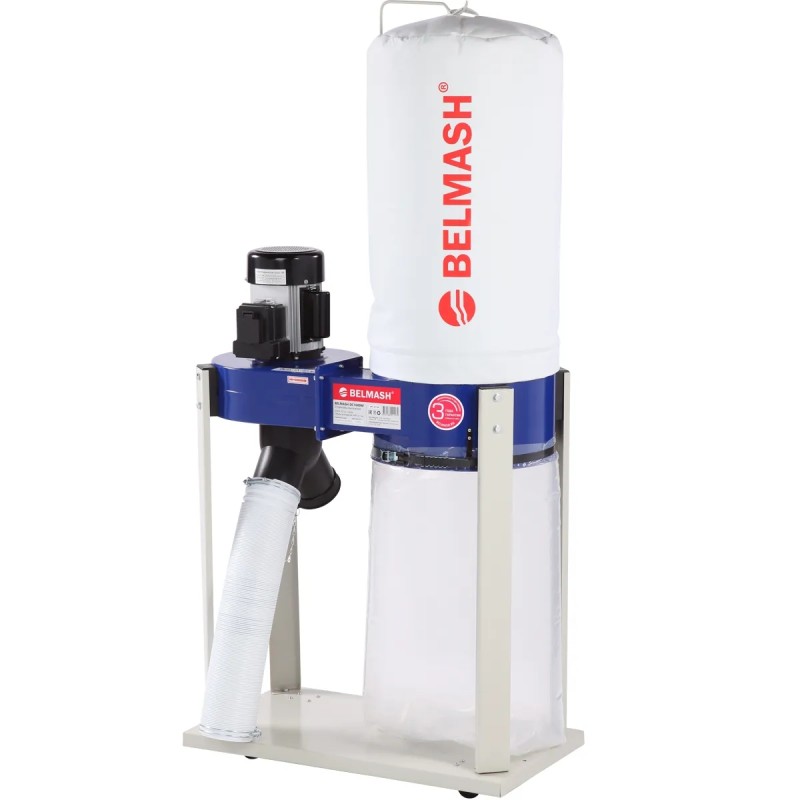

Установка вытяжная Belmash DC1600M

Установка BELMASH DC1600М предназначена для удаления древесных опилок, стружки и пыли, образующихся в процессе деревообработки.

Подходит ко всем деревообрабатывающим станкам (фуговальным, рейсмусовым, циркулярным, шлифовальным, фрезерным и т.п.). Одновременное включение возможно со станком мощностью до 2,2 кВт.

Особенности:

• Высокая степень фильтрации - 5 мкм - задерживает мелкие частицы, которые могут оседать в помещении в виде пыли и вредить здоровью дыхательной системы

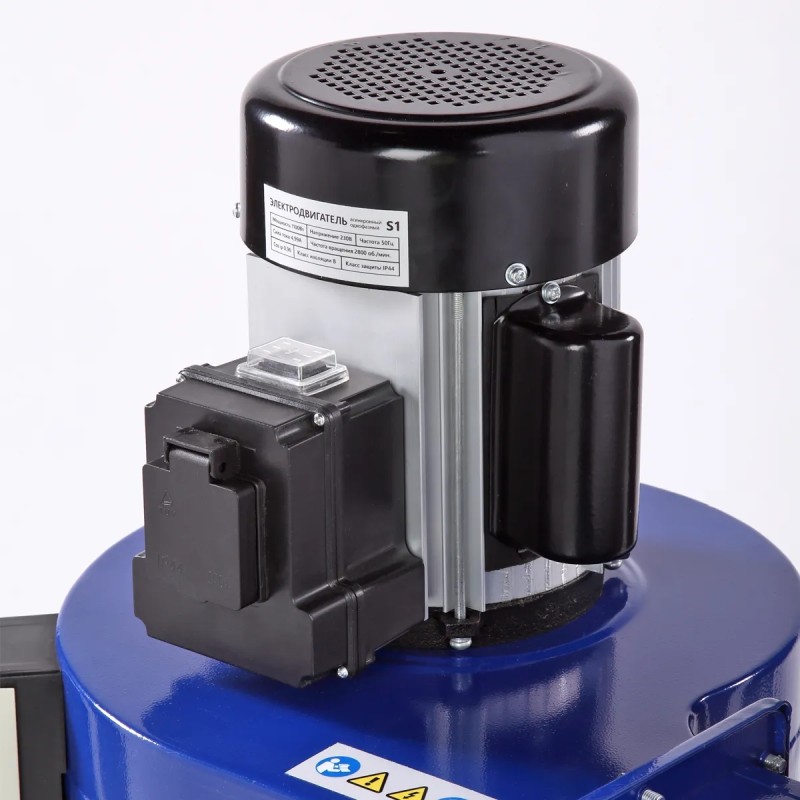

• Асинхронный двигатель S1, мощностью 1100 Вт - высокая эффективность и продолжительное время работы

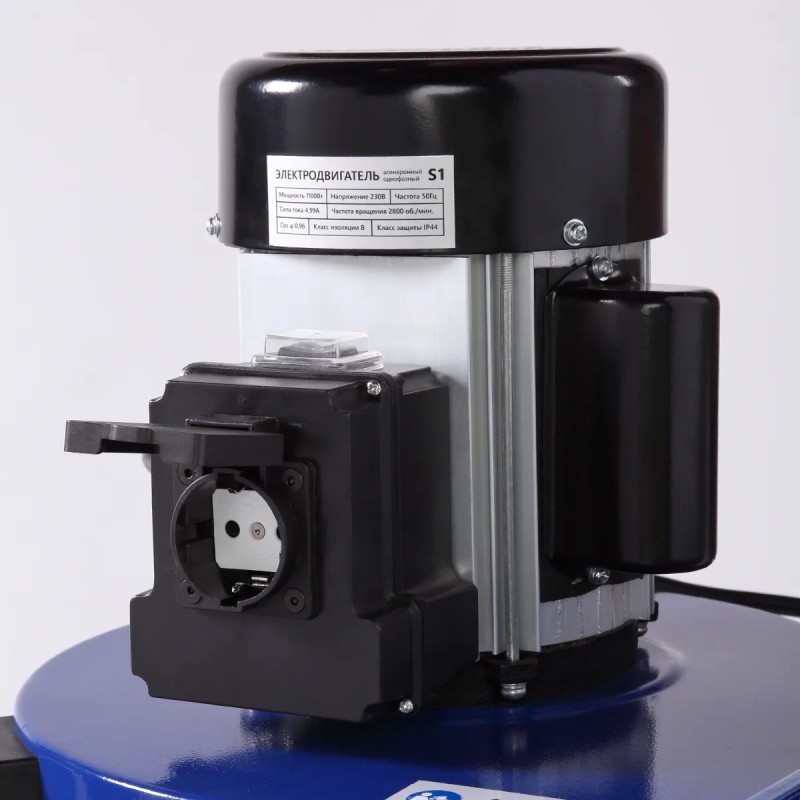

• Вытяжная установка оснащена системой автоматического включения через запуск станка. Удобная функция, которая экономит время и помогает удалять стружку с первых секунд начала работы

• Вытяжную установку можно легко перемещать по мастерской благодаря колесам, расположенным в нижней части основания

• Стальная крыльчатка обеспечивает надежность и менее подвержена повреждениям

Конструкция

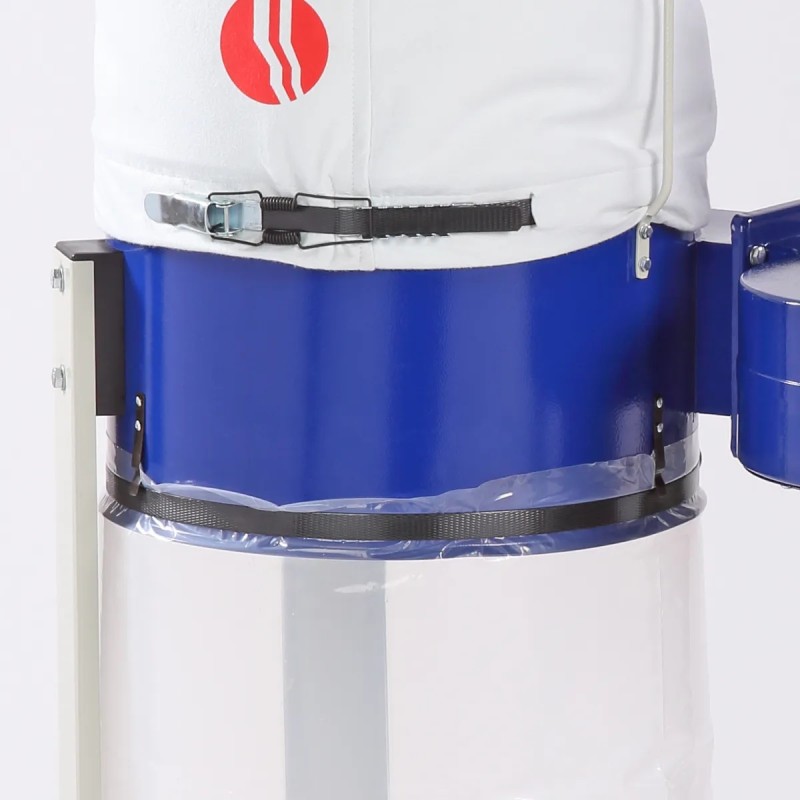

Установка имеет классическую компоновку: центробежный вентилятор, через который проходит стружка, а рядом с ним, на одной вертикальной оси, фильтр-мешок и под ним мешок-стружкосборник. Воздух со стружками засасывается через входной патрубок (диаметром 125 мм) и попадает в фильтр-мешок, откуда воздух выходит наружу, а стружки и опилки падают вниз. Вместо стружкосборника можно использовать стандартные мусорные пакеты.

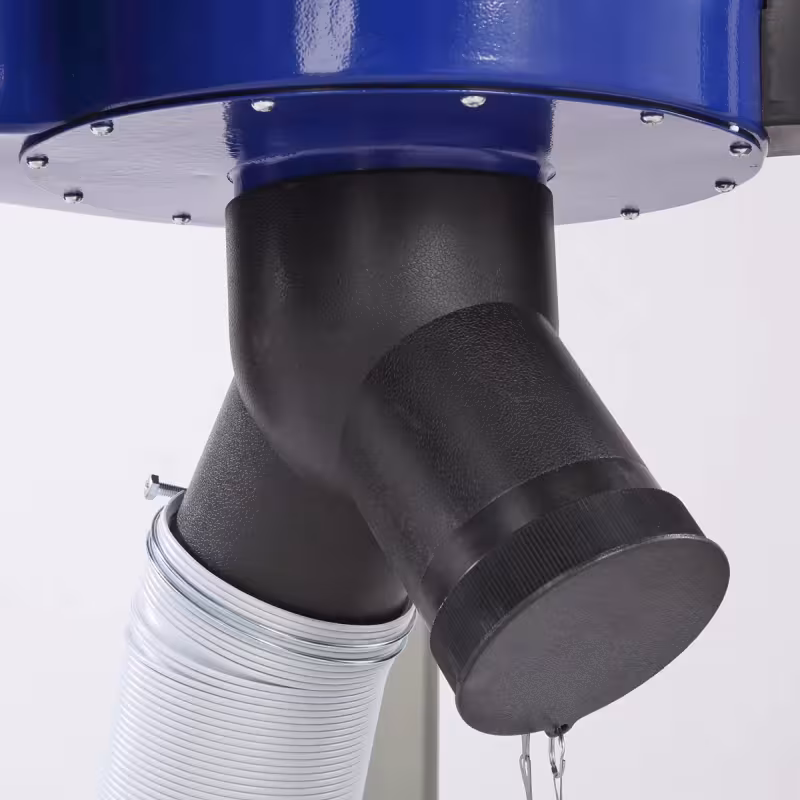

На корпусе расположен патрубок диаметром 125 мм, на него устанавливается адаптер с двумя отводами по 100 мм (идёт в комплекте). Благодаря этому к вытяжной установке BELMASH DC1600М можно подключить 2 станка для отвода стружки.

Характеристики:

• Мощность 1100 Вт

• Объем стружкосборника 68 л

• Объем всасывания 1600 м3/час

• Частота вращения крыльчатки 2800 об./ мин

• Разрежение воздуха 1250 Па

• Напряжение питающей сети 230 В

• Частота тока 50 Гц

• Асинхронный тип электродвигателя

• Размер стружкосборника (Д × В) 370 × 640 мм

• Уровень фильтрации 5 мкм

• Диаметр крыльчатки 250 мм

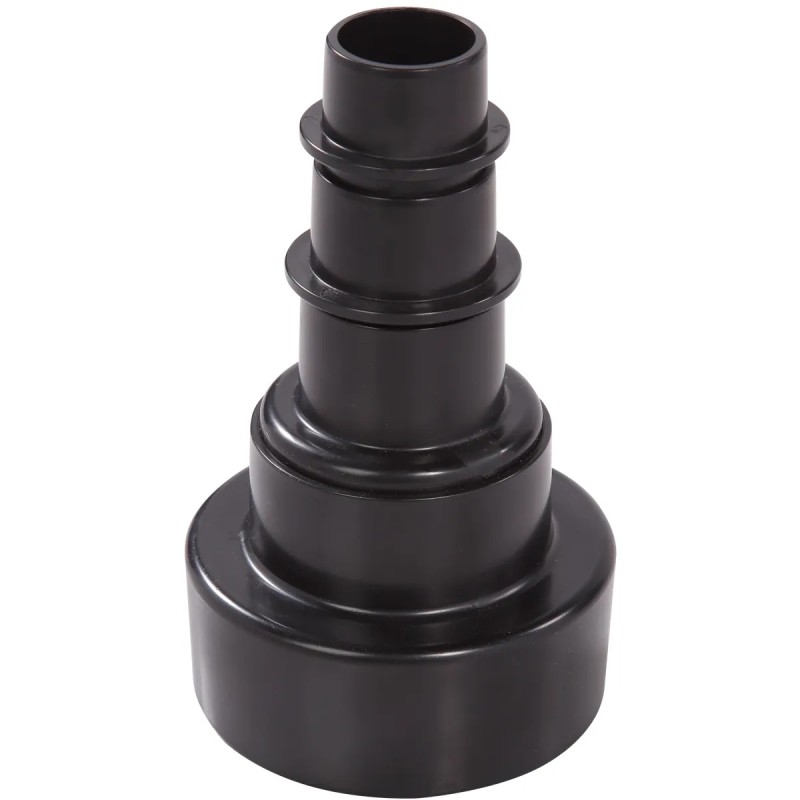

• Диаметры 4-х секционного переходника 97/93-68/63 62/58-45/40 39/35-39/35 34/28,5-35/28,5 мм

• 2 входных патрубка

• Фильтр-мешок

• Возможность одновременного включения со станком

• Максимальная мощность подключаемого оборудования 2.2 кВт

• Длина электрошнура 1.8 м

• Уровень звукового давления (шума) 89 дБ

Соответствует требованиям технических регламентов

• ТР ТС 004/2011 «О безопасности низковольтного оборудования»

• ТР ТС 020/2011 «Электромагнитная совместимость технических средств»

• ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники»
