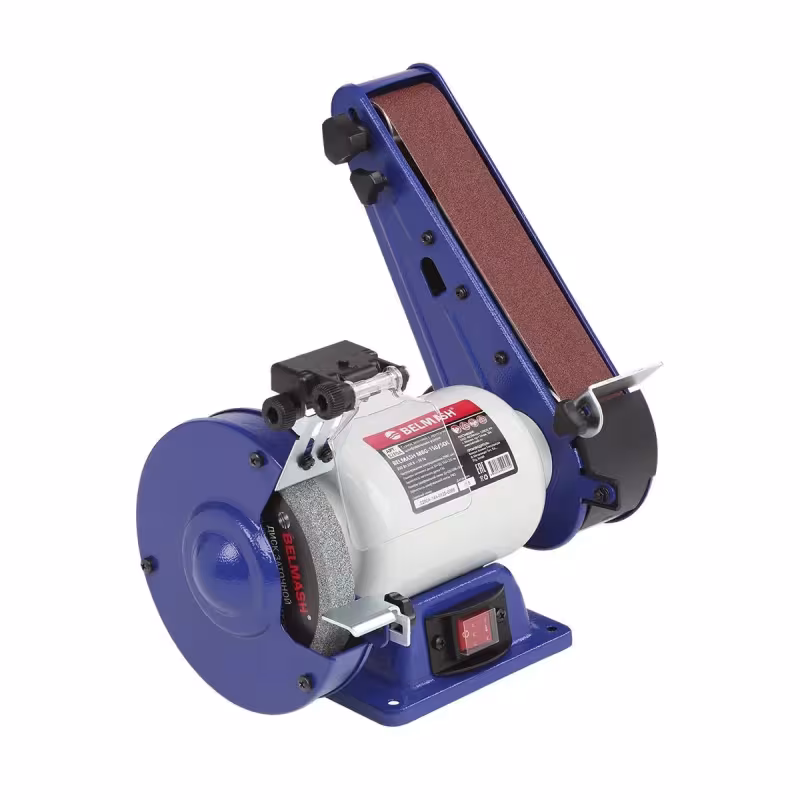

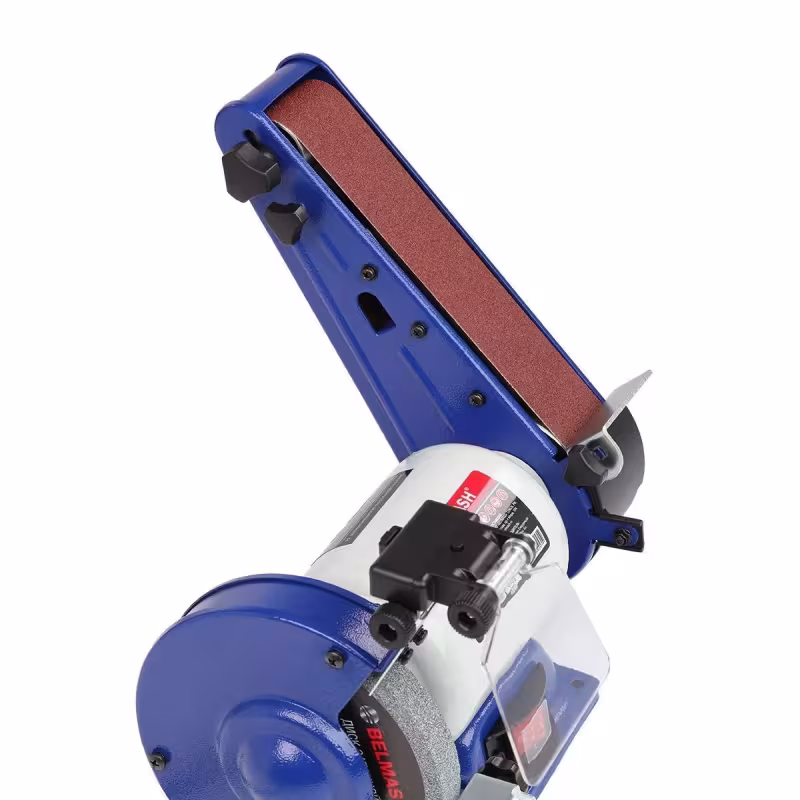

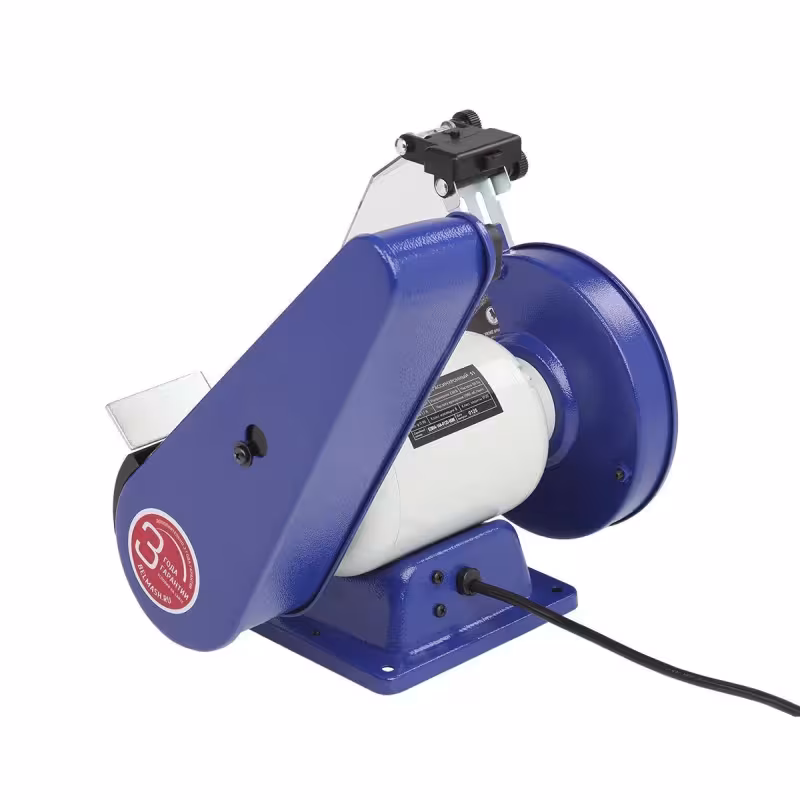

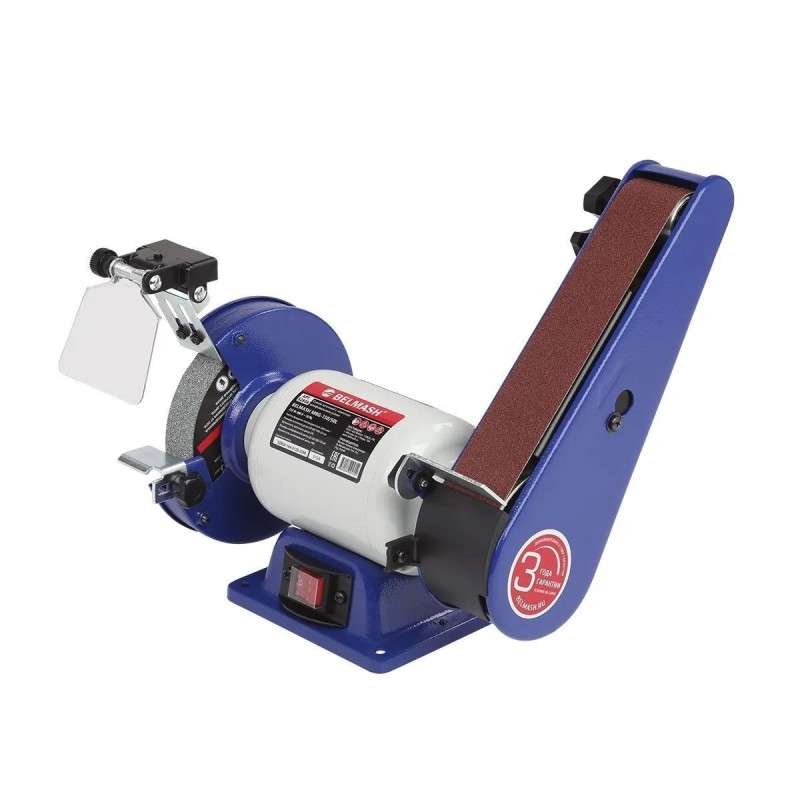

Станок заточной ленточно-шлифовальный Belmash MBG-150/50L

Предназначен для заточки и доводки инструментов, металлических деталей и изделий. Станок широко используются в мастерских, сельскохозяйственных организациях, небольших предприятиях, заводах и фабриках, которые специализируются на металлообработке, машиностроении, производстве оборудования и комплектующих.

Особенности:

• Два рабочих узла: заточной и шлифовальный
• Асинхронный двигатель с режимом S1
• Возможность крепления к верстаку
• Подсветка рабочей зоны заточного узла
• Бюджетная модель

Конструкция

Станок оснащен надёжным асинхронным двигателем мощностью 250 Вт. Работает в режиме S1: продолжительное время с постоянной нагрузкой, установившейся рабочей температурой. Рабочие узлы закрепляются напрямую к валу двигателя.

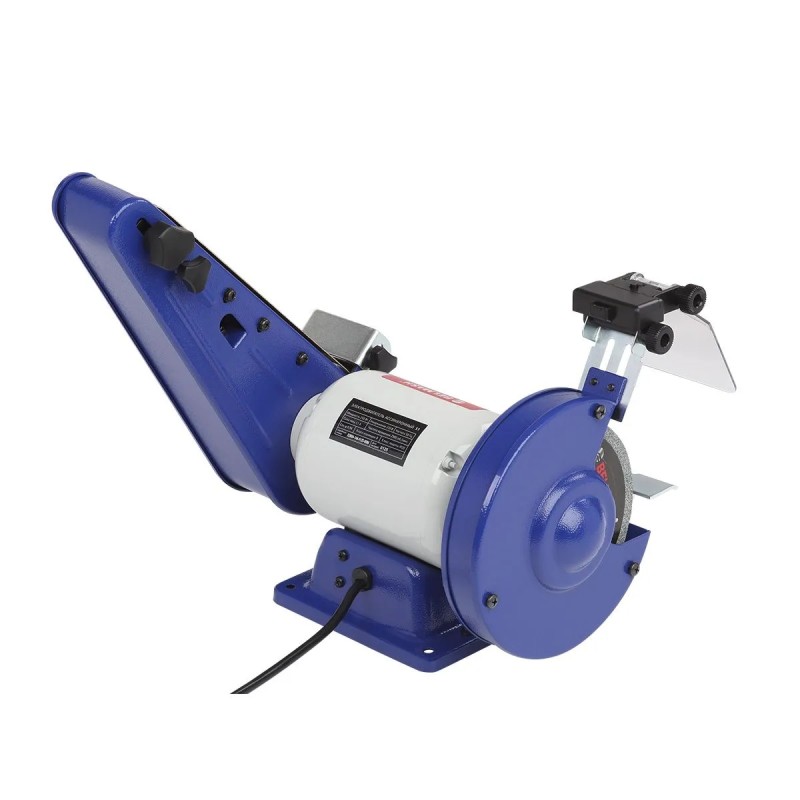

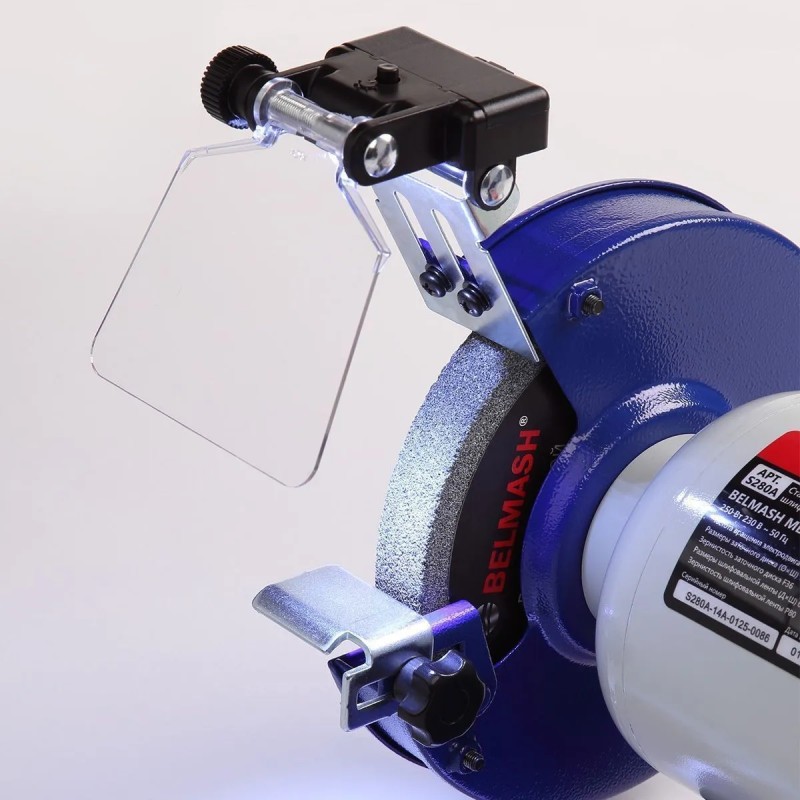

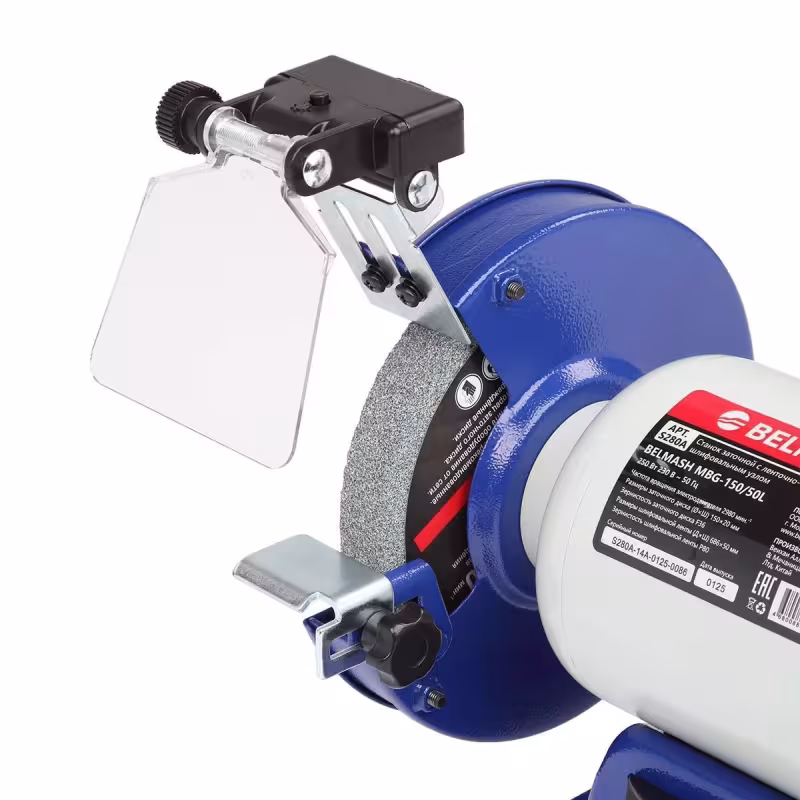

Заточной узел

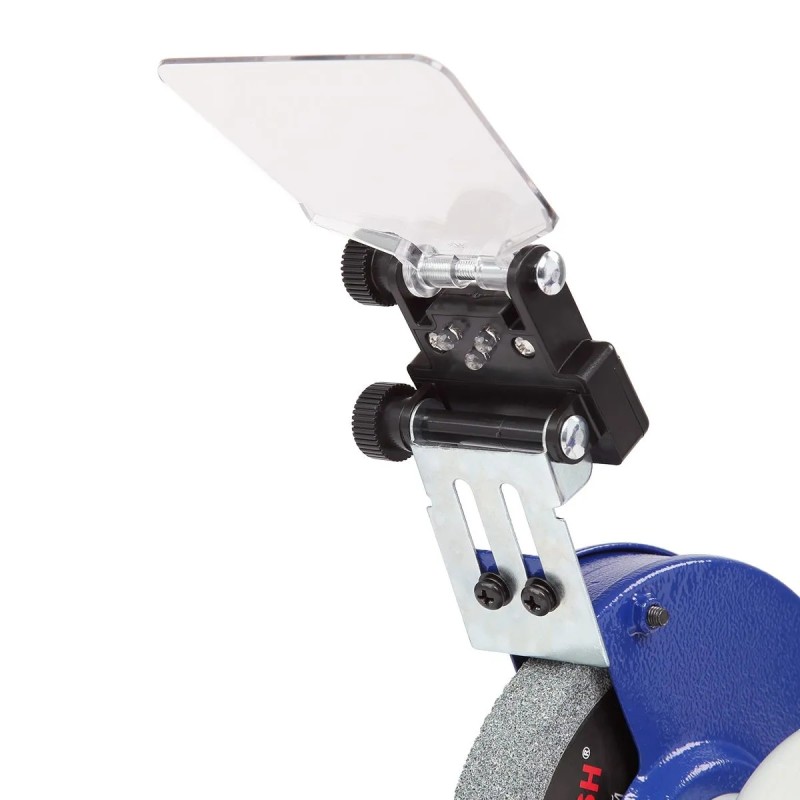

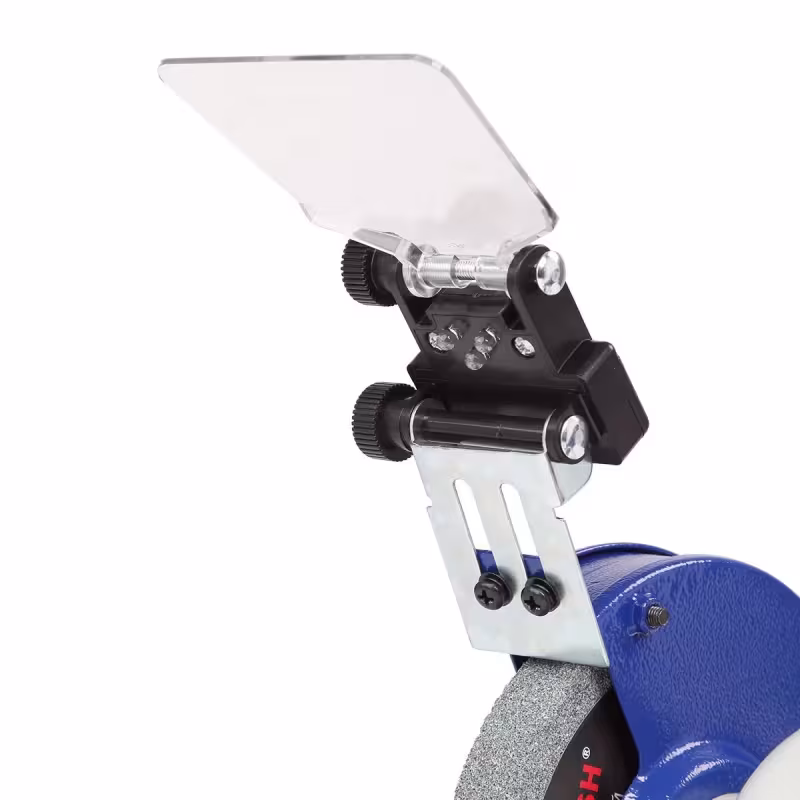

Защитный экран обеспечивает безопасность от разлетающейся горячей металлической стружки и искр. Регулируемый упор для обрабатываемого материала имеет возможность перемещения ближе или дальше относительно заточного диска, что помогает лучше настроить рабочий процесс. Энергонезависимый узел подсветки позволяет работать в темное время суток или в помещениях с плохим освещением.

Штатный заточной диск: наружный диаметр 150 мм, внутренний/посадочный диаметр 12,7 мм, толщина 20 мм. Профиль заточного диска - плоский с прямым профилем (ПП). Применяется для круглого наружного, внутреннего и бесцентрового шлифования, для плоского шлифования периферией круга и для заточки и доводки твердосплавного инструмента. Возможна обработка цилиндрических, конических и плоских поверхностей. Зернистость F36 позволяет проводить обдирочные, предварительные, а также чистовое плоское шлифование торцом круга.

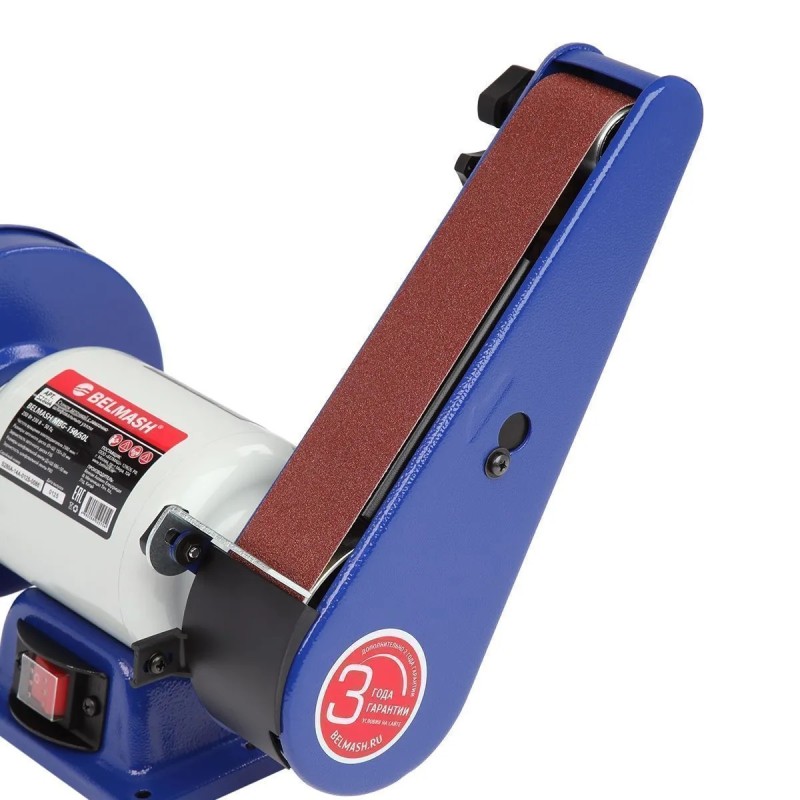

Ленточно-шлифовальный узел

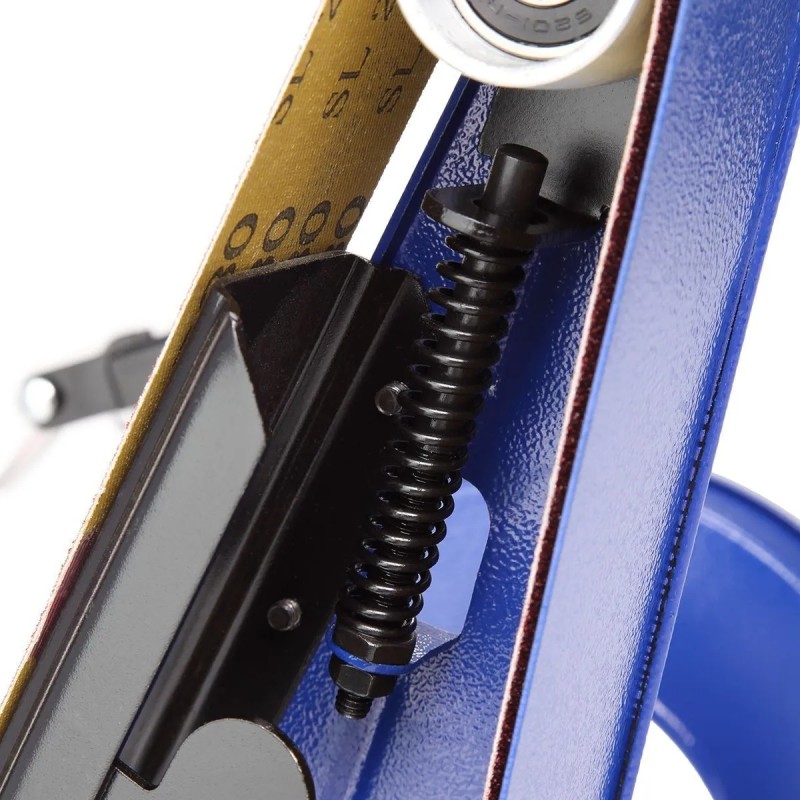

Ручка регулировки натяжения шлифовальной ленты, она же ручка фиксации ведомого ролика, расположена вверху ленточно-шлифовального узла. Ручка регулировки положения шлифовальной ленты расположена ниже ручки регулировки натяжения, что позволяет быстро наладить шлифовальный узел для работы.

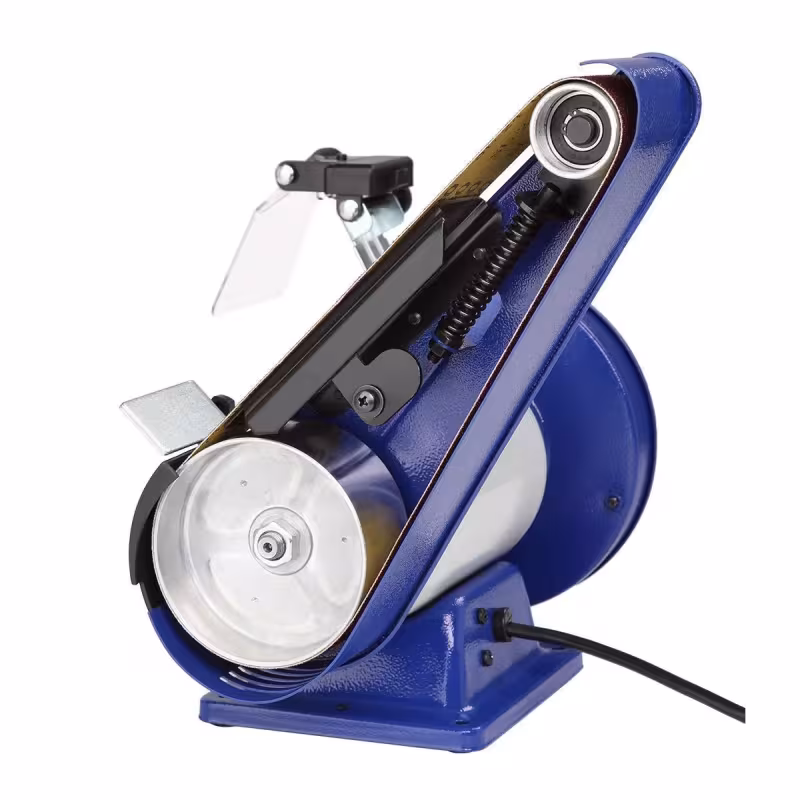

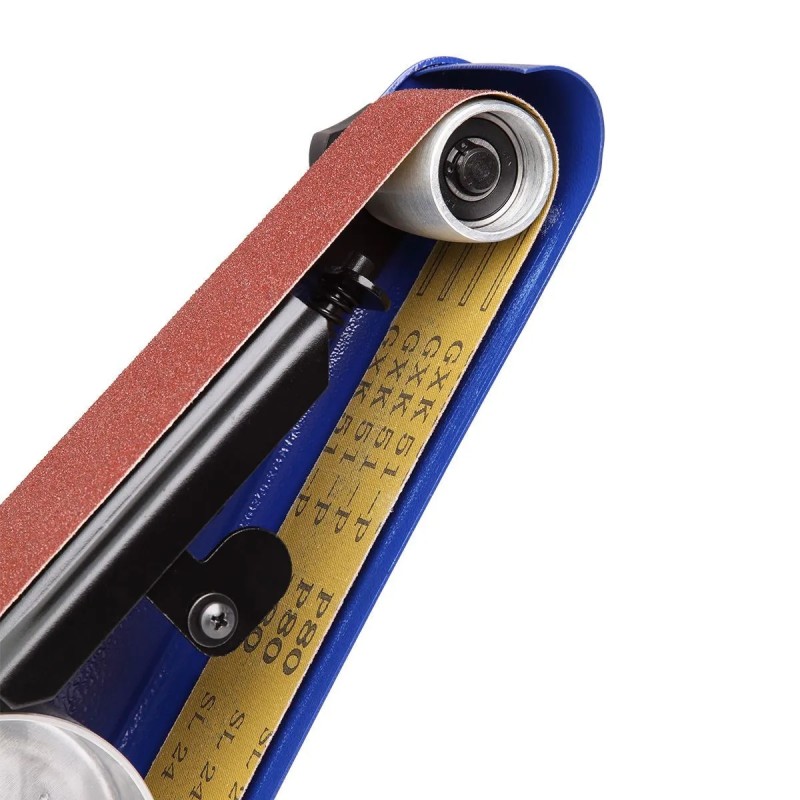

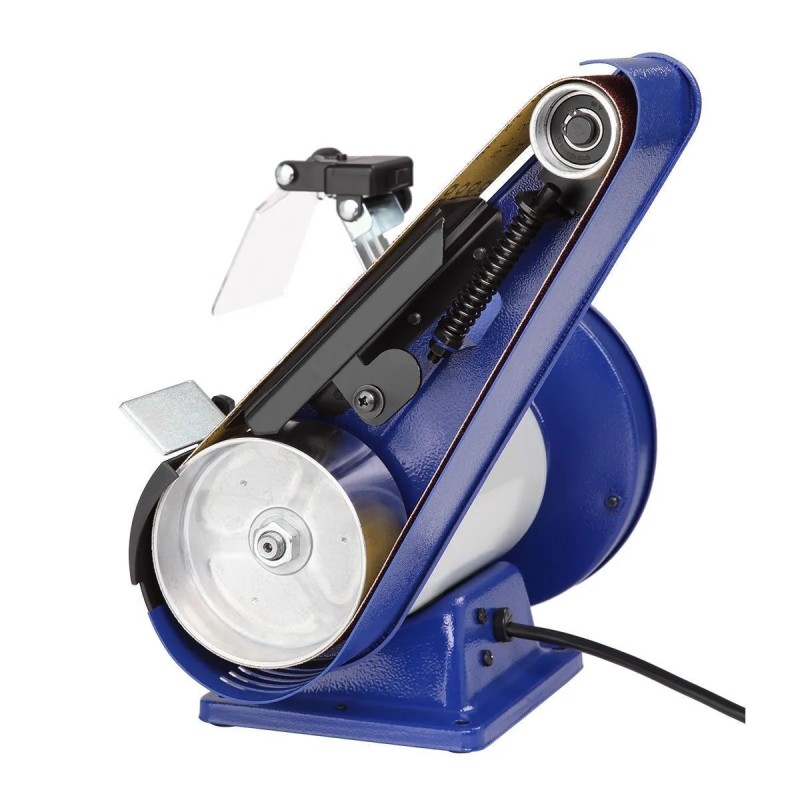

Алюминиевый ролик ведомого/верхнего шкива имеет выпуклую форму — это необходимо для предупреждения спадания шлифовальной ленты с ролика.

Регулируемый упор для обрабатываемого материала имеет возможность перемещения ближе или дальше относительно шлифовальной ленты, что помогает оператору в работе.

Штатная шлифовальная лента предназначена для шлифовки и чистовой обработки сталей и цветных металлов для удаления изъянов и неровностей. Помогает в удалении ржавчины и краски с металлических поверхностей. Подходит для удаления старого ЛКП, сухого шлифования металла, композитов, наполнителей, лакокрасочных материалов. Маркировка - GXK51, тип ленты - бесконечная, шов соединения - Т встык без притупления, размер - 686×50 мм, зернистость - Р80, абразив - электрокорунд нормальный 14A.

У станка небольшой вес 8,3 кг и компактные размеры 330×350×350 мм. Его легко перемещать и устанавливать в любом удобном месте благодаря крепежным отверстиям в основании.

Соответствует требованиям технических регламентов

• ТР ТС 010/2011 «О безопасности машин и оборудования»
• ТР ТС 020/2011 «Электромагнитная совместимость технических средств»

Комплектация:

• Станок заточной с ленточно-шлифовальным узлом в сборе
• Упор заточного узла
• Упор ленточно-шлифовального узла
• Фиксатор упора заточного узла
• Фиксатор упора ленточно-шлифовального узла
• Экран защитный
• Узел подсветки с кронштейном-искрогасителем в сборе
• Батарейка ААА
• Комплект крепежа
• Руководство по эксплуатации
• Упаковка
