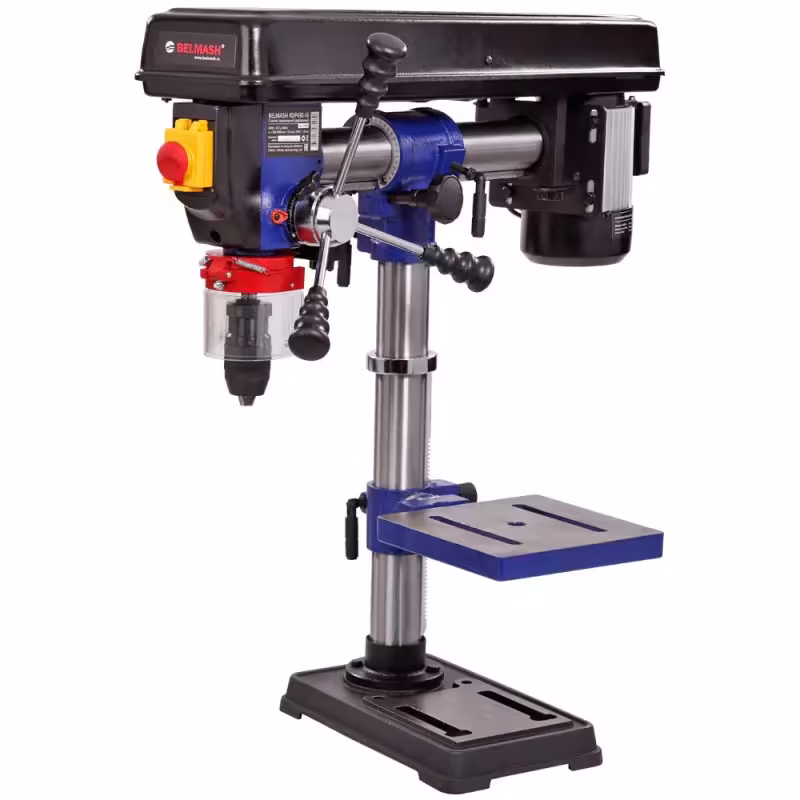

Станок сверлильный радиальный редукторный Belmash RDP430-16

Сверлильный радиальный станок RDP430-16 производства Belmash. Предназначен для обработки различных материалов вращающимся режущим или шлифующим инструментом, с целью получения сквозных или глухих отверстий, растачивания, зенкерования.

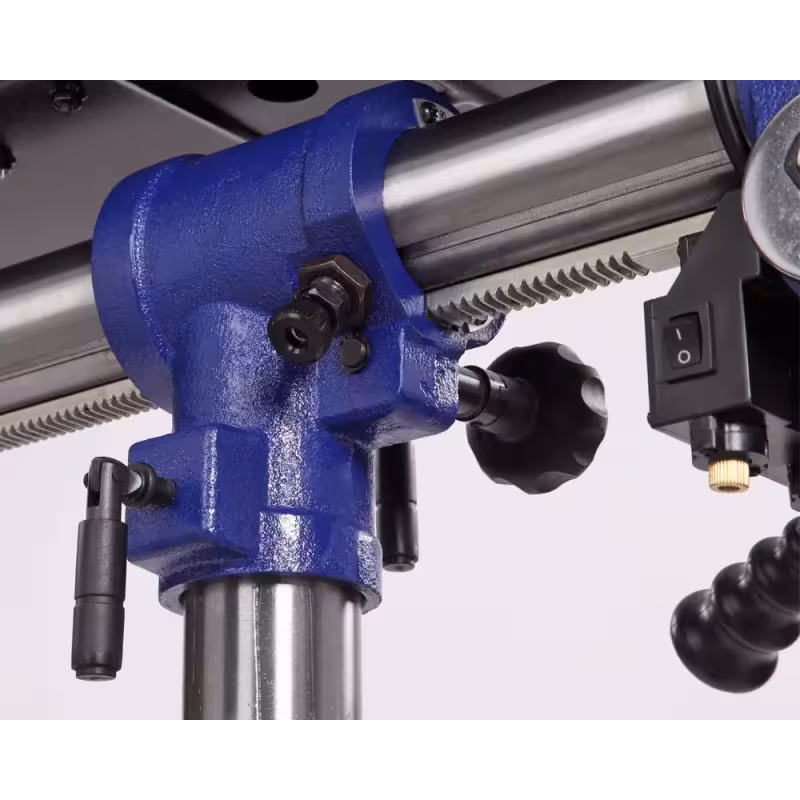

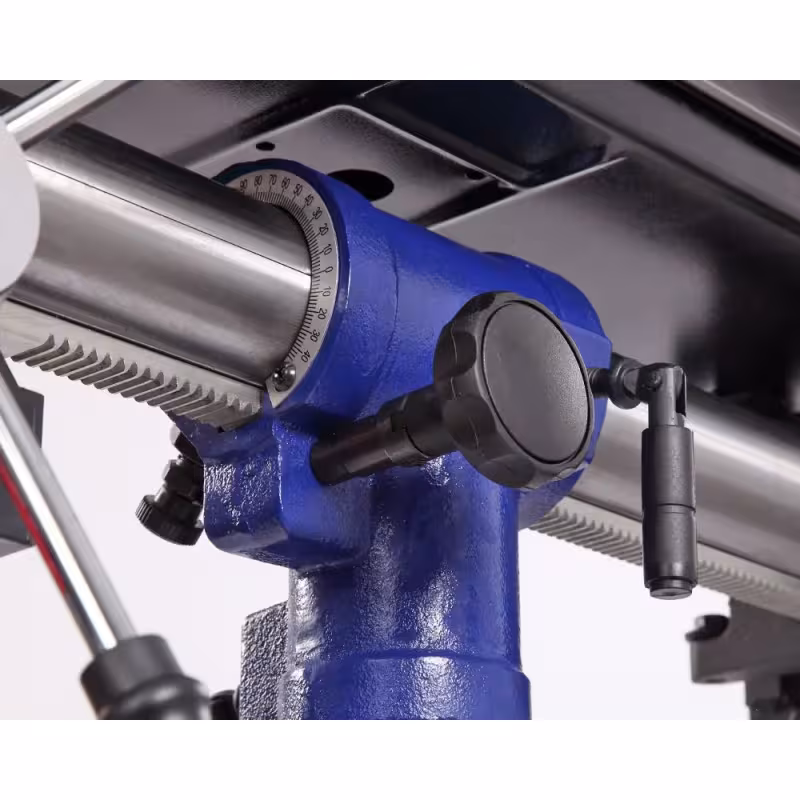

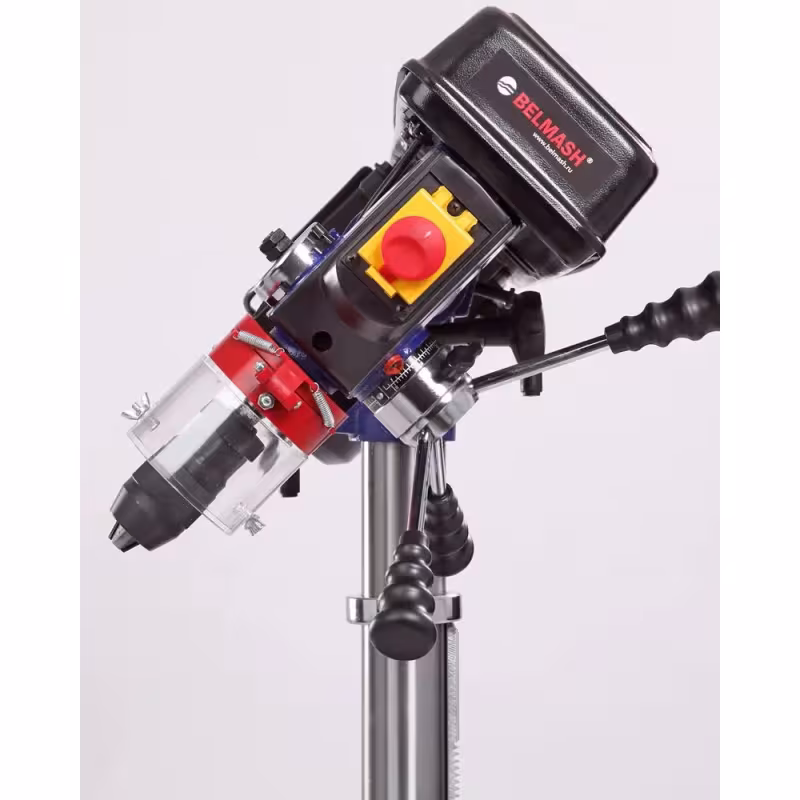

Модель является радиальной, то есть, возможна регулировка положения сверлильной головы по высоте, относительно колонны, по горизонту и по окружности (вращается вокруг своей оси) Стол, опора и корпус сверлильной головки выполнены из чугуна, что придает станку серьезный вес 37,5 килограмм. Двигатель асинхронный, мощностью 600 Вт.
Станок высокий - 810 мм, - подходит для обработки заготовок большой толщины. Максимальное расстояние между шпинделем и столом – 355 мм.
Имеется пять ступеней скорости вращения шпинделя, что необходимо при выполнении различных операций и типах материала. Переключение производится за счет переброски ремня. Для этого необходимо открыть крышку ременного отсека, ослабить барашек крепления двигателя, тем самым получив возможность смещения шкива, перекинуть ремень и проделать операцию в обратной последовательности.

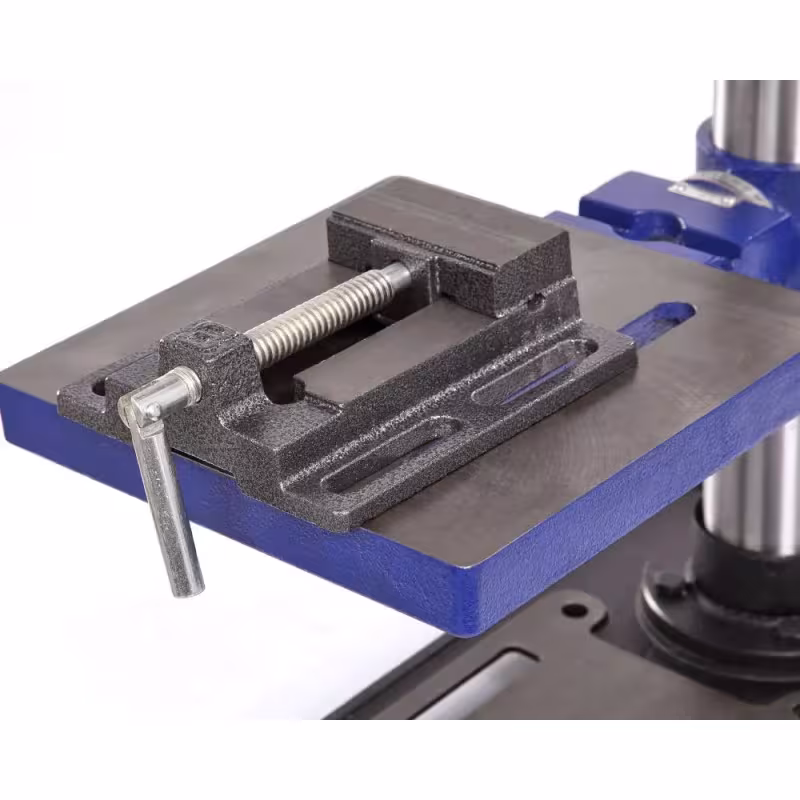

Заготовку можно крепить как к рабочему столу, так и к основанию, все зависит от ее размера. В комплекте предусмотрены тиски. Для их крепления есть по два паза на рабочем столе и на основании. Шкала, расположенная на рукоятке регулировки глубины сверления, показывает ход пиноли шпинделя, с ее помощью можно настраивать ход пиноли, для этого необходимо провернуть шкалу, стрелка на корпусе будет показывать значение, на которое будет возможно погружение сверла, затем затянуть барашек. Наконечники тройной рукояти удобной формы, что способствует плавной подаче сверла к заготовке. На станке предусмотрен лазерный указатель, который позволяет точно определить точку входа режущего инструмента в заготовку.

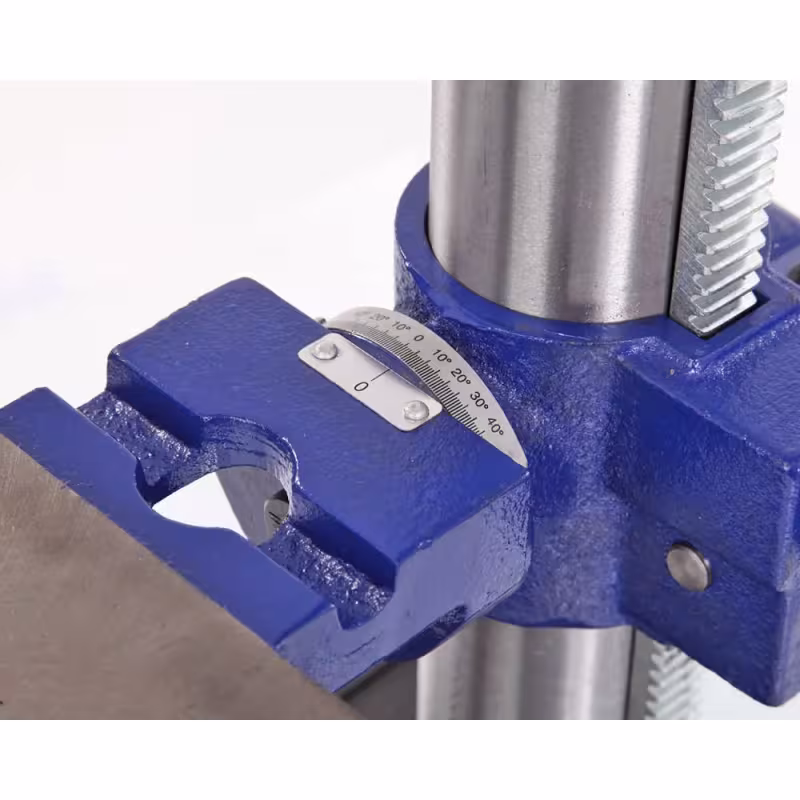

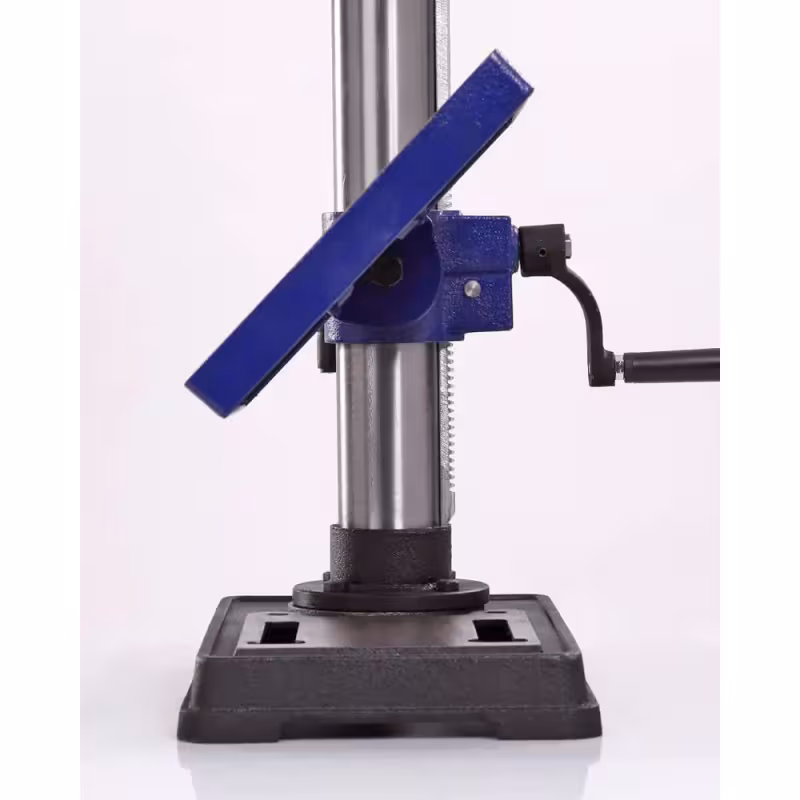

Патрон быстрозажимной с максимальным диаметром зажимаемого хвостовика инструмента 16 мм. Диаметр стойки (колонны) 60 мм, имеется зубчатая рейка, поднятие/опускание стола настраивается с помощью рукоятки.
Управление станком осуществляется тремя кнопками – выключатель лазера - указателя, «пуск» и «остановка», выключатель снабжен крышкой.
В опоре имеется два отверстия для крепления к верстаку, что дает дополнительную устойчивость и безопасность.

Комплектация: сверлильный станок, сверлильная головка в сборе, колонна с рейкой и фланцем в сборе, стол рабочий с кронштейном в сборе, опора станка, рукоятка-фиксатор (3 шт.), ручка подъема/опускания рабочего стола, рукоятка подачи (3 шт.), патрон быстрозажимной, экран защитный, колодка, выколотка (расклиниватель), тиски, комплект крепежа, ключ шестигранный (2 шт.).
