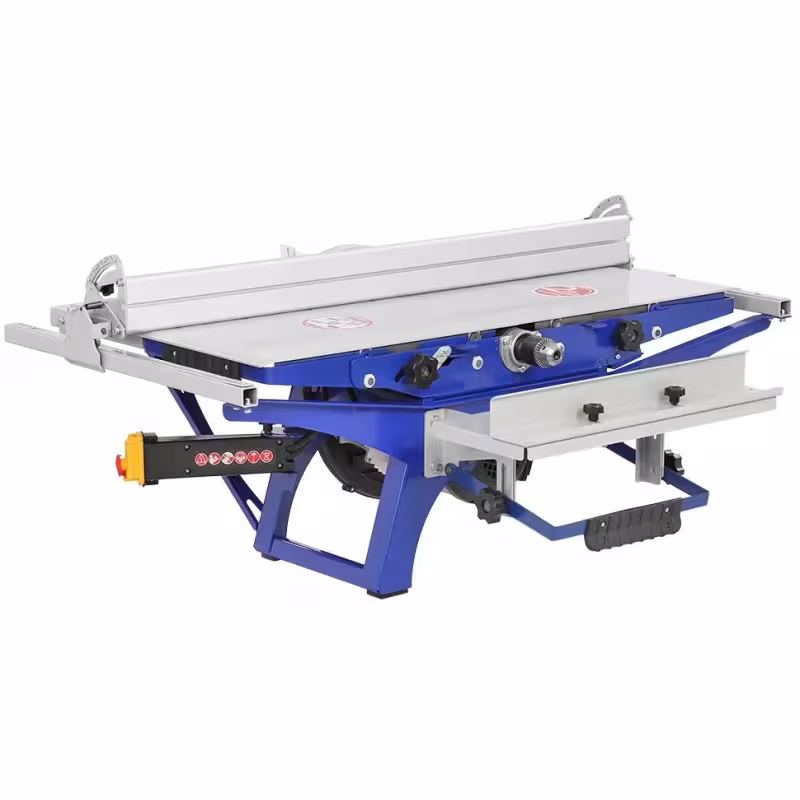

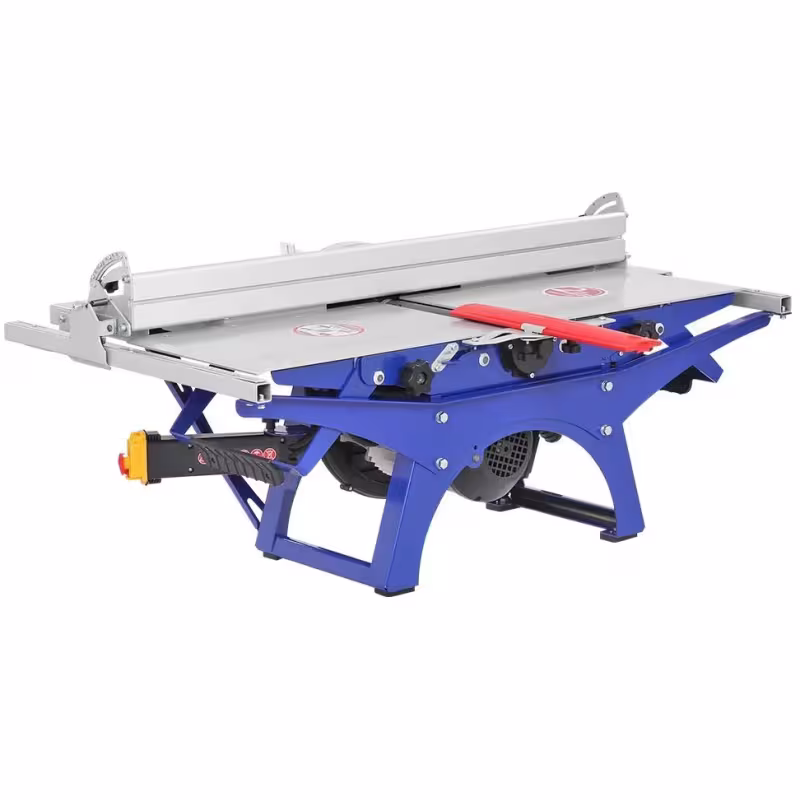

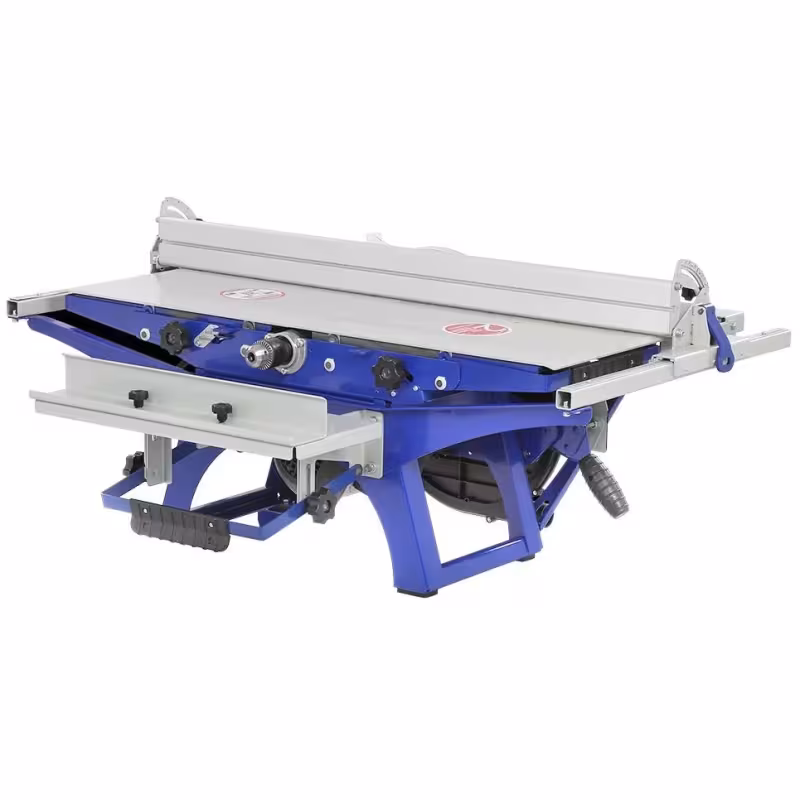

Станок многофункциональный Belmash SDM-2500M

Многофункциональный деревоообрабатывающий станок SDM-2500M производства Belmash. Рассчитан на использование в небольшой мастерской, гараже, на даче, где он будет настоящим помощником.

• Выполняет следующие операции:
  • фугование (строгание) по пласти или кромкам;
  • фугование (строгание) под углом (по ребрам);
  • распиловку вдоль и поперек волокон;
  • распиловку вдоль волокон под углом с помощью параллельного упора;
  • распиловку поперек волокон под углом с помощью углового упора;
  • фрезерование дисковыми фрезами;
  • фрезерование концевыми фрезами;
  • сверление.

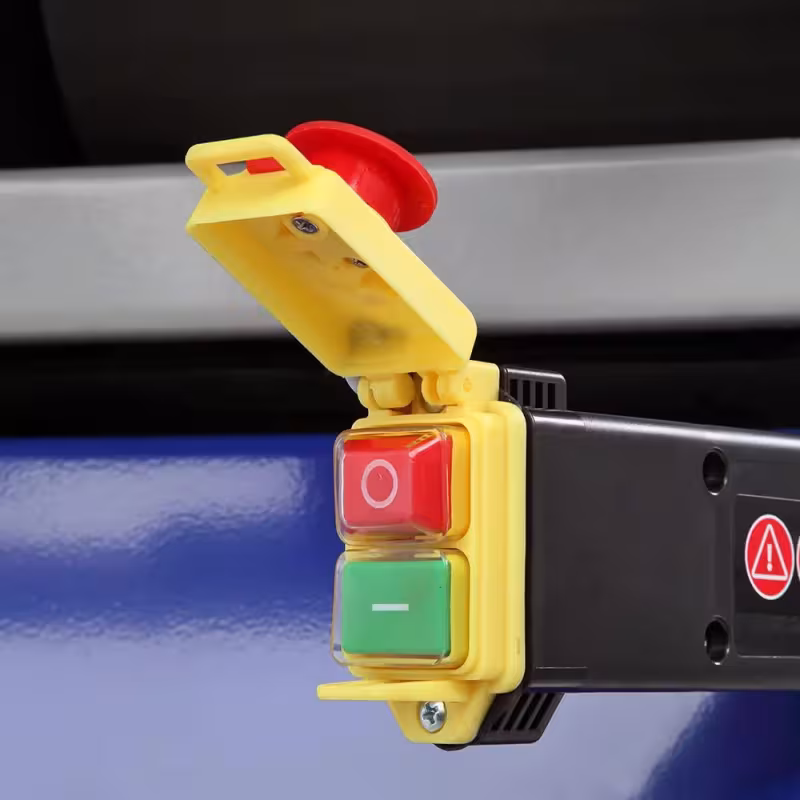

• На станок установлен асинхронный двигатель мощностью 2,5 кВт с интегрированным токовым предохранителем. Тепловое реле прекращает электропитание станка при его перегрузке.

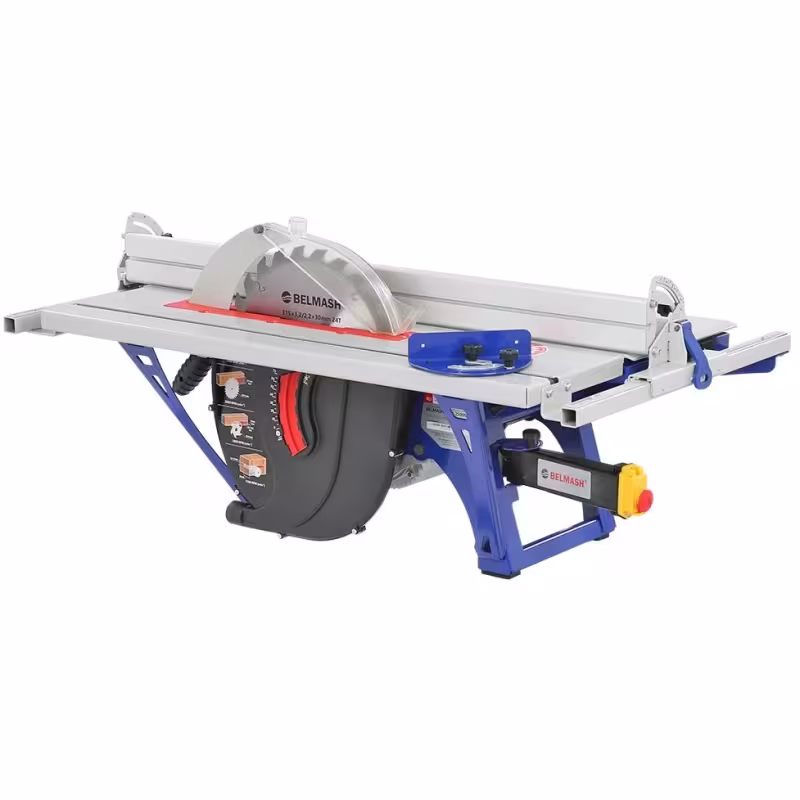

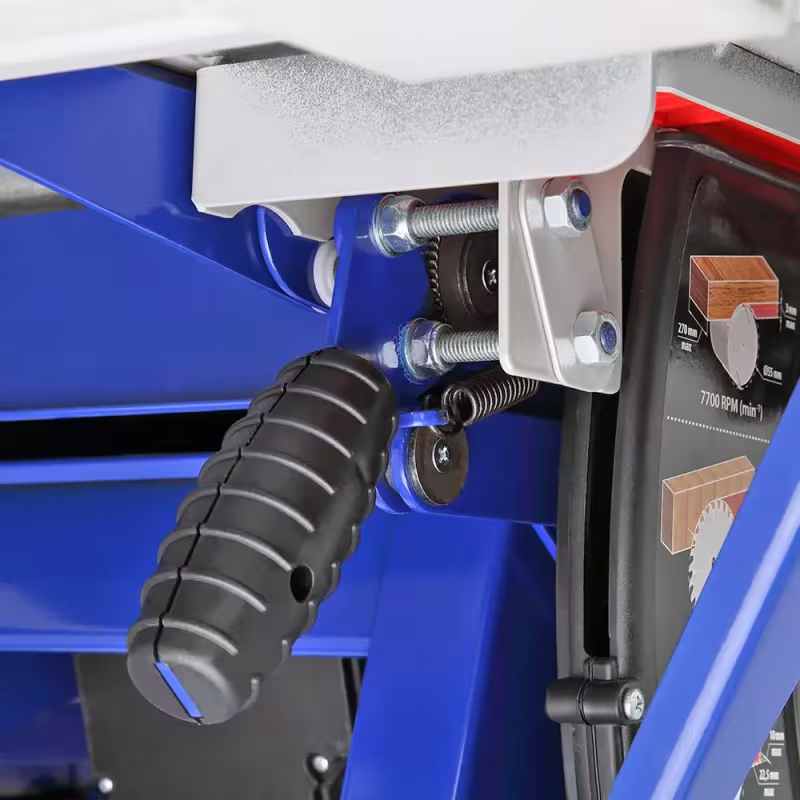

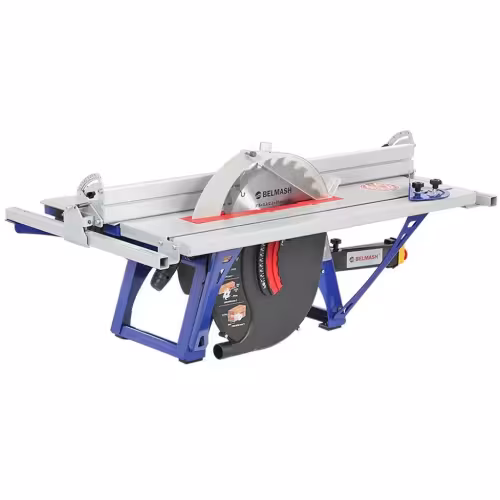

• Пильный узел станка рассчитан на установку дисков диаметром 315 мм, что позволяет распускать заготовки до 117 мм высотой. Настройка высоты пропила происходит за счет изменения положения режущего инструмента. Чтобы выставить необходимую высоту вылета режущего инструмента, нужно разблокировать зубцы на рукоятке, приподняв ее, и уже в таком состоянии производить подъем или опускание. Затем нужное положение фиксируется гайкой-барашком, после чего рукоятку отпускают и зубчатое соединение вновь блокирует пильный узел. Посадочный диаметр пильного диска: 30 мм.
• Максимальная толщина распиливаемого материала: 117 мм.
• Частота вращения пильного диска: 2850 об/мин.
  Диапазон углов распиловки вдоль волокон с помощью линейки: 0-45°.
  Диапазон углов распиловки по торцу: -45...+45°.
• Кроме пильных дисков можно устанавливать дисковые фрезы диаметром 125 мм, шириной до 10 мм. Посадочный диаметр дисковой фрезы: 30 мм. Частота вращения дисковой фрезы: 2850 об/мин. Максимальная высота фрезерования дисковой фрезой: 22,5 мм.
• Для обеспечения безопасности при ослаблении ручки-фиксатора пильного диска режущий инструмент не меняет свое положение.
• Столы (пильный и строгальные) образуют единую рабочую достаточно большую поверхность. Размер пильного стола (Д × Ш): 872 × 530 мм. Размер строгальных столов (Д × Ш): 947 × 289 мм. Размер фрезерного столика (Д × Ш): 470 × 190 мм.

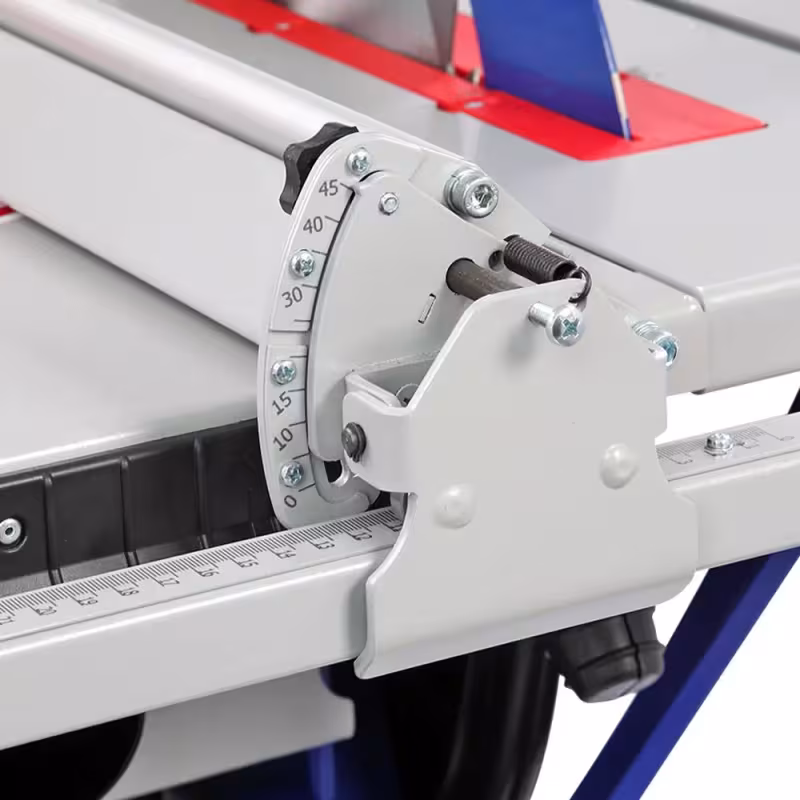

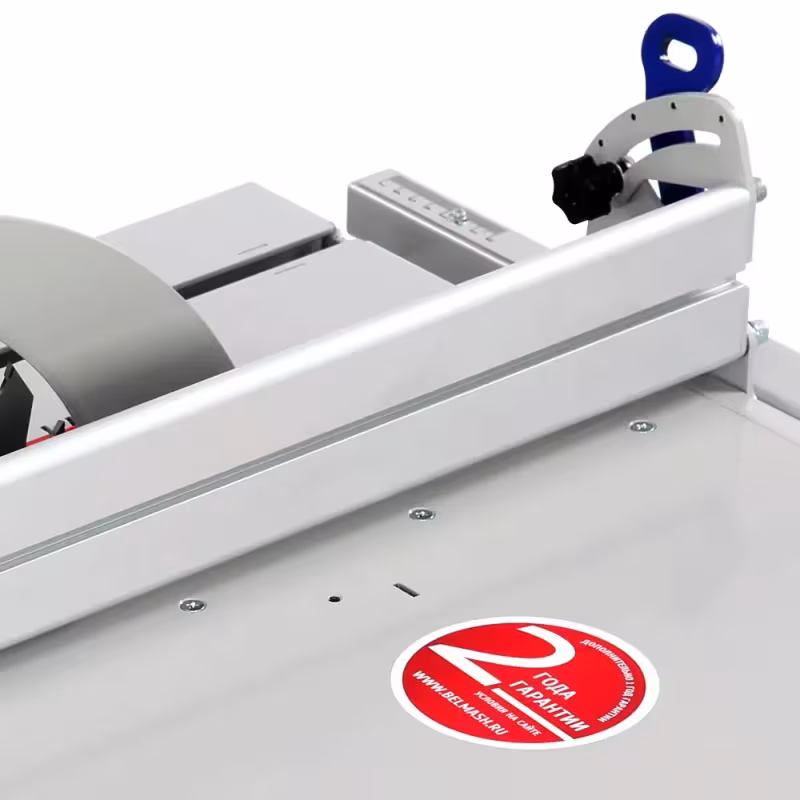

• Станок оснащен параллельным упором, который устанавливается на направляющие со шкалами. Его можно использовать как при пилении (с обоих сторон режущего инструмента), так и при строгании. Установка проста: на одной стороне упора находится зацеп, на второй – фиксатор. Направляющая упора выполнена из алюминиевого профиля. Ее можно установить под углом от 0 до 45°. Обновленные направляющие параллельного упора имеют квадратное сечение, они расположены по бокам от рабочих столов. Их новый формат позволил существенно упростить конструкцию опор и облегчить установку упора, а также дала возможность использовать регулируемые шкалы.
• Максимальная ширина распиливаемого материала, при использовании параллельного упора: 300 мм.

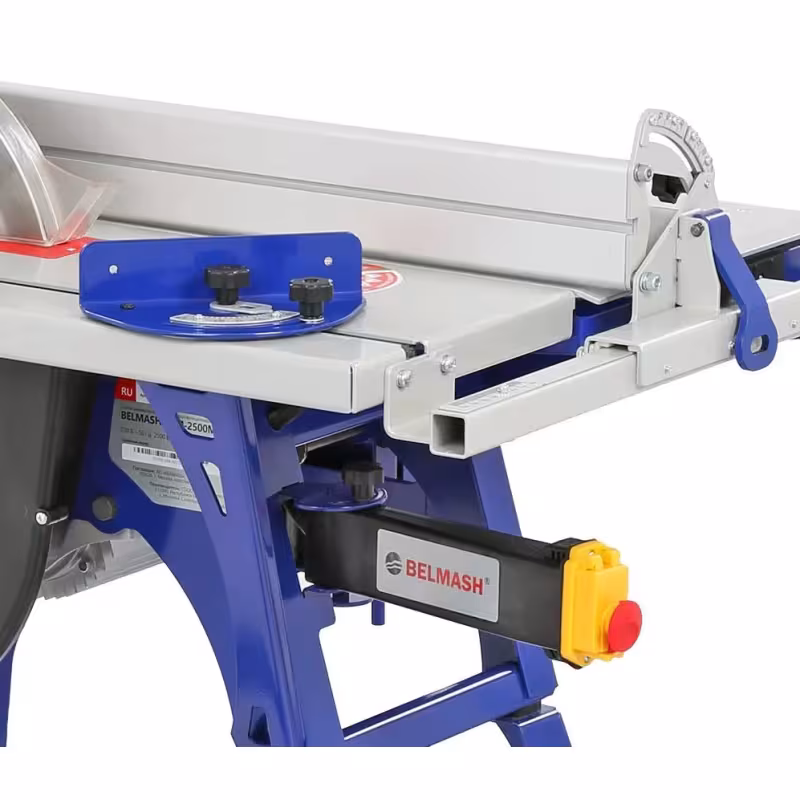

• Для точного позиционирования заготовки при распиловке станок имеет угловой упор. Он устанавливается в специальный паз на пильном столе, что позволяет убрать приспособление, когда его использование не требуется.

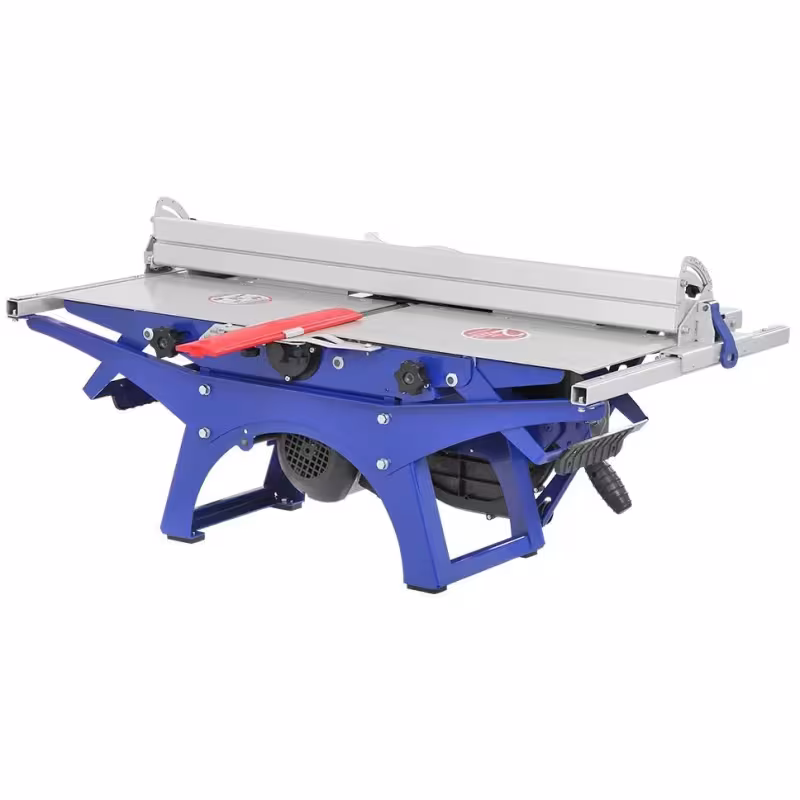

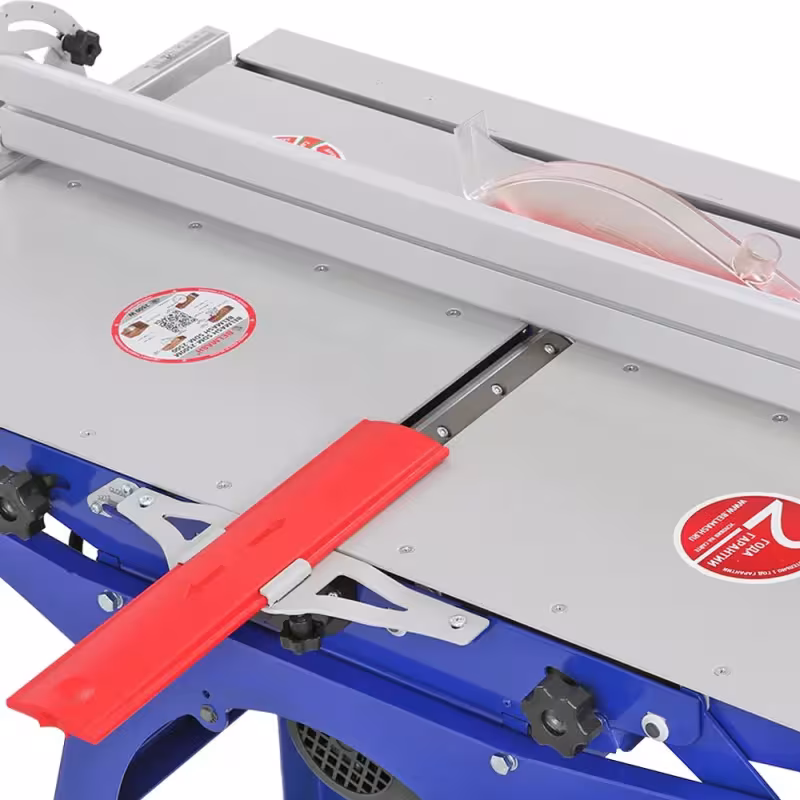

• Вал цельный, стальной с ножами. Такая конструкция позволила увеличить срок службы узла, уменьшить уровень шума и снизить нагрузку. На валу установлено два ножа, которые крепятся пятью винтами М6.
• Частота вращения ножевого вала: 7700 об/мин.
• Диапазон углов строгания с помощью параллельного упора: 0-45°.
• На валу установлено 2 ножа. Размер ножей (Д × Ш × В): 270 × 2 × 20 мм. Угол заточки ножей: 40°.
• Максимальная глубина строгания: 3 мм. Максимальная ширина строгания: 270 мм. Максимальная толщина заготовки при строгании с прижимным устройством: 63 мм.
• В комплектации имеется сверлильный патрон и отдельный фрезерный столик с упором. Накрутив патрон на конец ножевого вала, можно установить концевую фрезу или сверло (диаметр хвостовика до 13 мм). Частота вращения шпинделя: 7700 об/мин.

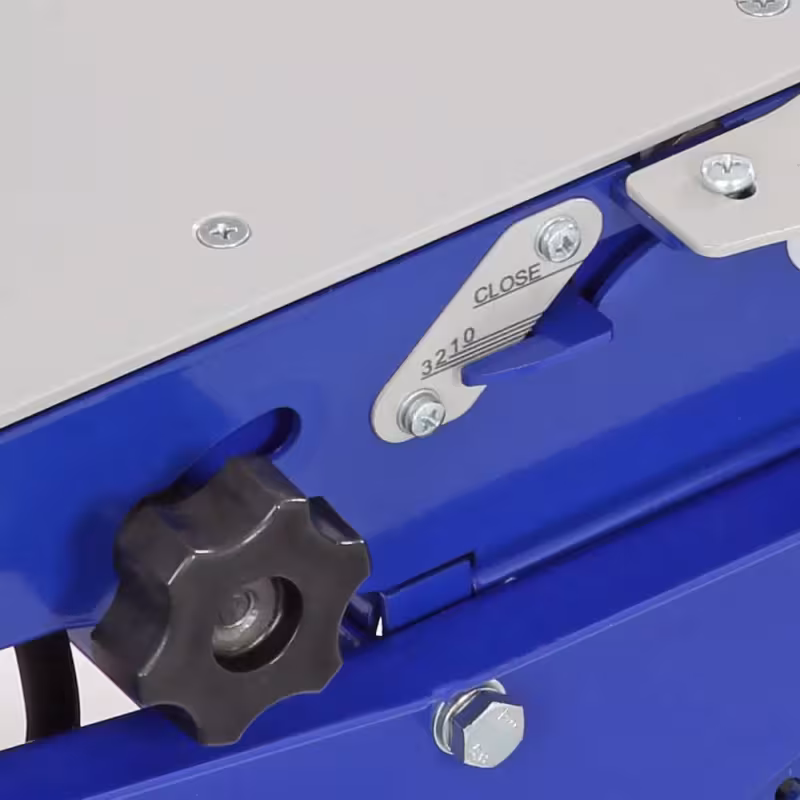

• На станке предусмотрено девять шкал. Шкалы параллельного и углового упоров и глубины строгания имеет возможность точной подстройки.
• Тип ремня: 8PJ508.
• Габаритный размер (Д × Ш × В): 1042 × 576 × 512 мм. Масса нетто: 71 кг.
• Размер упаковки (Д × Ш × В): 1090 × 620 × 400 мм. Масса брутто: 76 кг.

Комплектация: станок, ограждение пильного диска и дисковой фрезы с расклинивающим ножом, параллельный упор, угловой упор, ключ кольцевой, ограждение ножевого вала, кронштейн ограждения ножевого вала, стол фрезерный, толкатель, 2 ножа строгальных (270×2×20 мм), патрон сверлильный (13-М12×1,25), диск пильный (315×3,2/2,2×30 мм 24Т), приспособление для поперечной распиловки, вкладыш для фрезерования, набор ключей, крепежные изделия.
