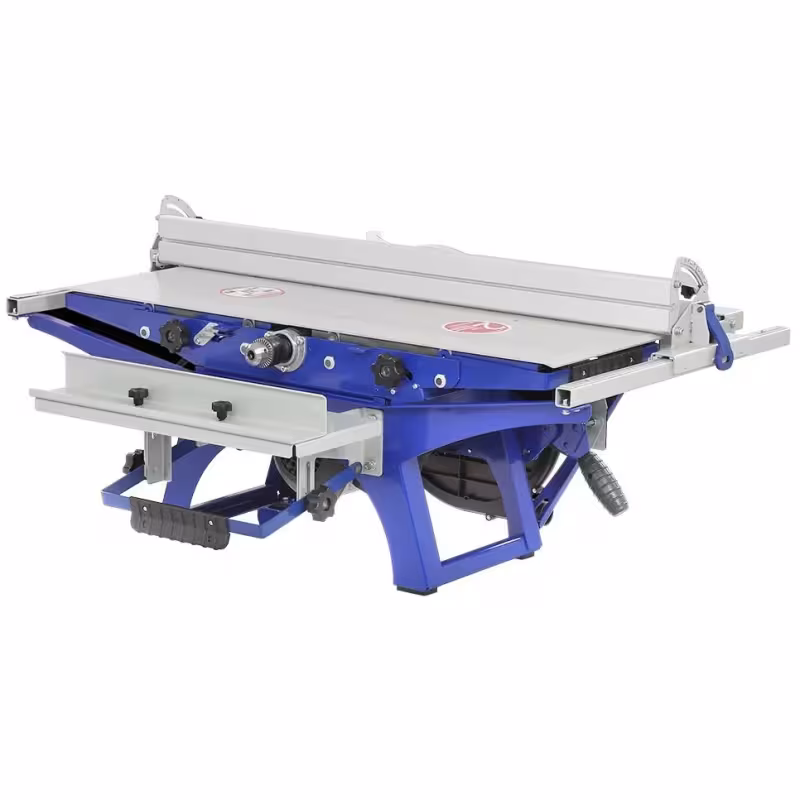

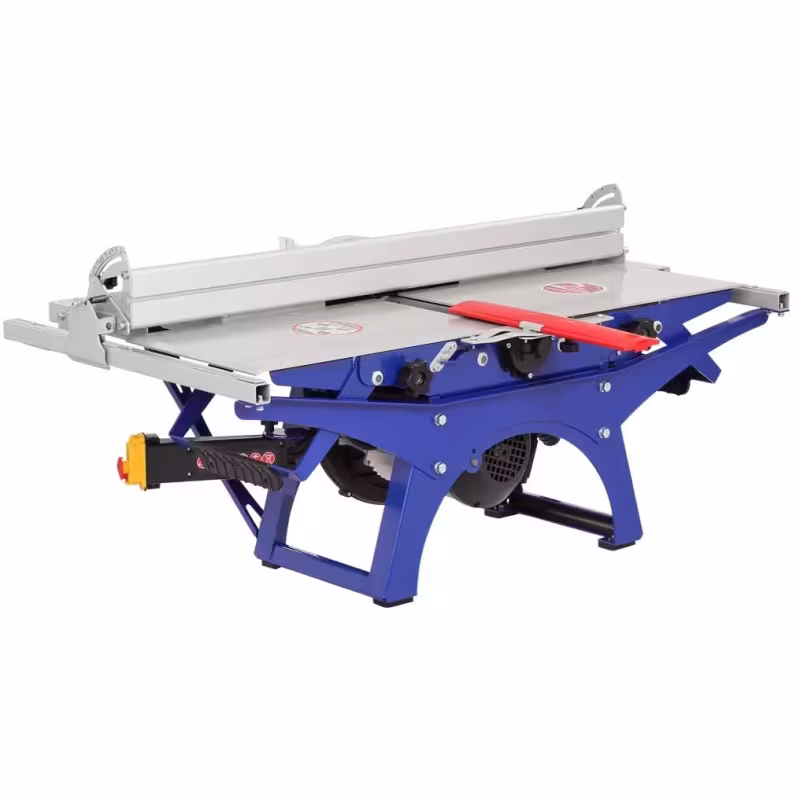

Станок многофункциональный Belmash SDM-2200M

Многофункциональный деревообрабатывающий станок SDM-2200M производства Belmash. Рассчитан на использование в небольшой мастерской, гараже, на даче, где он будет настоящим помощником.

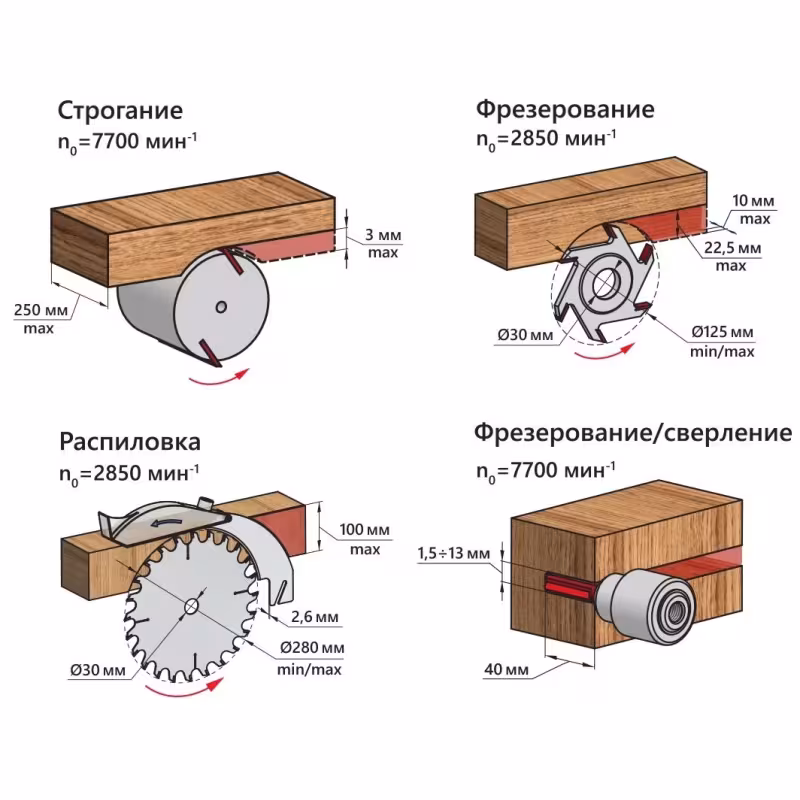

• Станок выполняет следующие виды операций:
  • фугование (строгание) по пласти или кромкам;
  • фугование (строгание) под углом (по ребрам);
  • распиловку вдоль и поперек волокон;
  • распиловку вдоль волокон под углом с помощью параллельного упора;
  • распиловку поперек волокон под углом с помощью углового упора;
  • фрезерование дисковыми фрезами;
  • фрезерование концевыми фрезами;
  • сверление.
• На изделие установлен асинхронный двигатель мощностью 2,2 кВт с интегрированным токовым предохранителем. Тепловое реле прекращает электропитание станка при его перегрузке.
• Частота вращения пильного диска: 2850 об/мин.
• Диапазон углов распиловки вдоль волокон с помощью линейки: 0-45°.
• Диапазон углов распиловки по торцу: -45...+45°.
• Пильный узел станка рассчитан на установку дисков диаметром 280 мм, что позволяет распускать заготовки до 100 мм высотой. Настройка высоты пропила происходит за счет изменения положения режущего инструмента. Посадочный диаметр пильного диска: 30 мм.

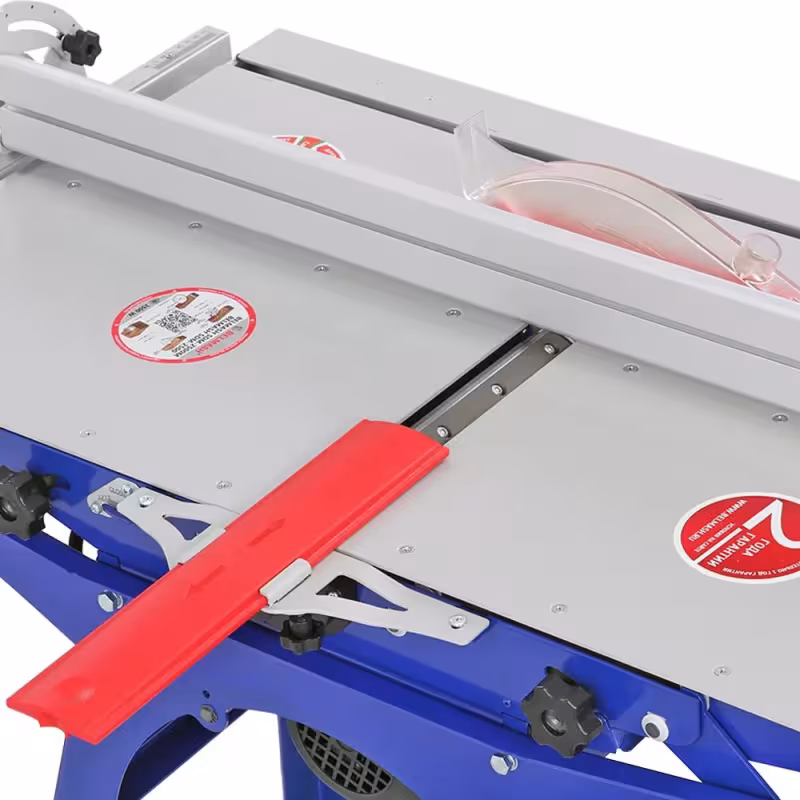

• Столы (пильный и строгальные) образуют единую рабочую достаточно большую поверхность. Размер пильного стола (Д × Ш): 802 × 510 мм. Размер строгальных столов (Д × Ш): 875 × 269 мм. Размер фрезерного столика (Д × Ш): 470 × 190 мм.
• Кроме пильных дисков можно устанавливать дисковые фрезы диаметром 125 мм, шириной до 10 мм. Посадочный диаметр дисковой фрезы: 30 мм. Частота вращения дисковой фрезы: 2850 об/мин. Максимальная высота фрезерования дисковой фрезой: 22,5 мм.

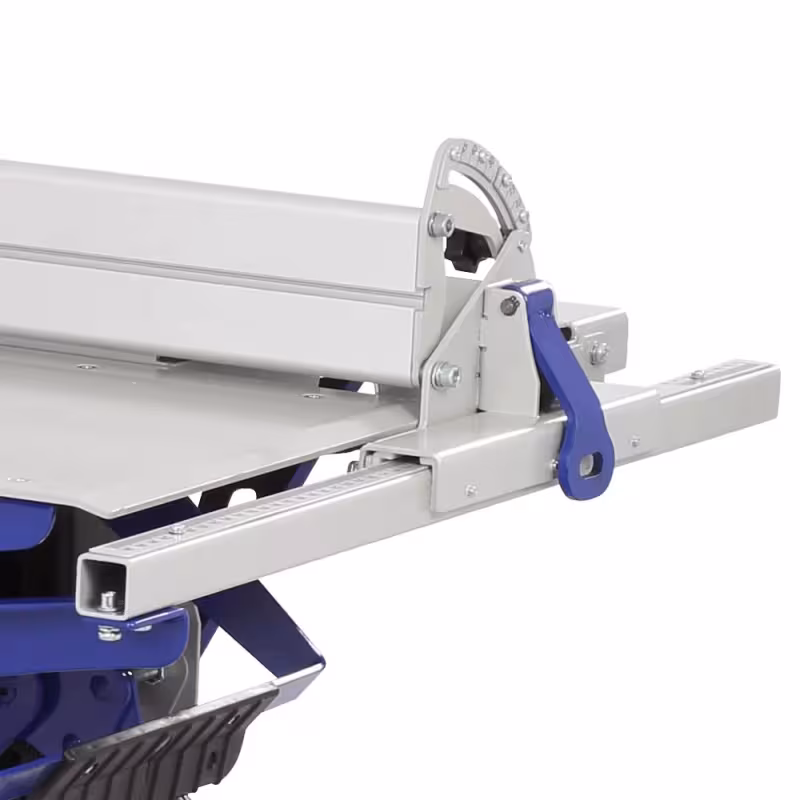

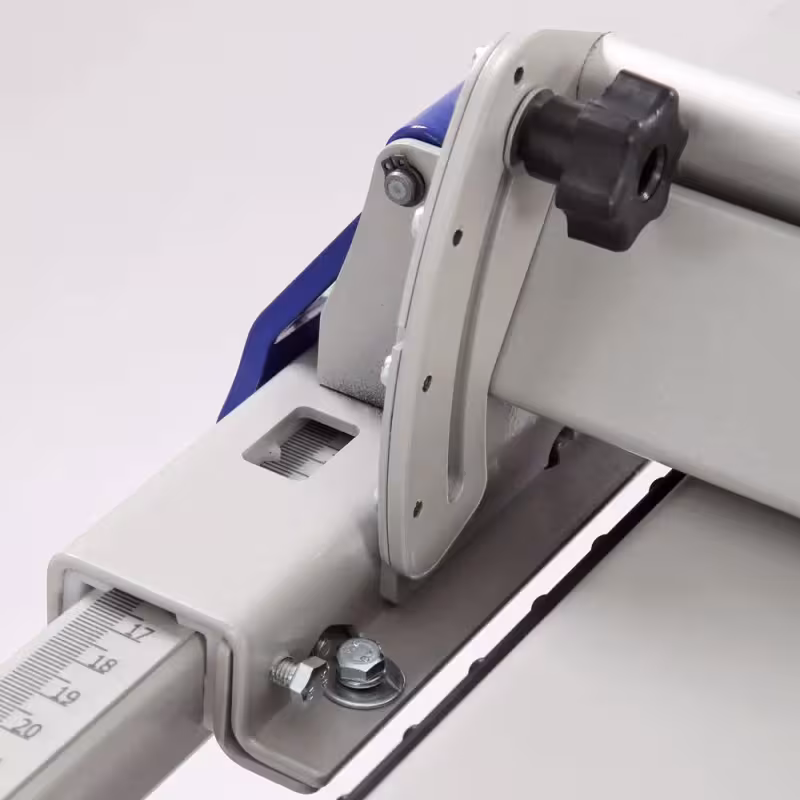

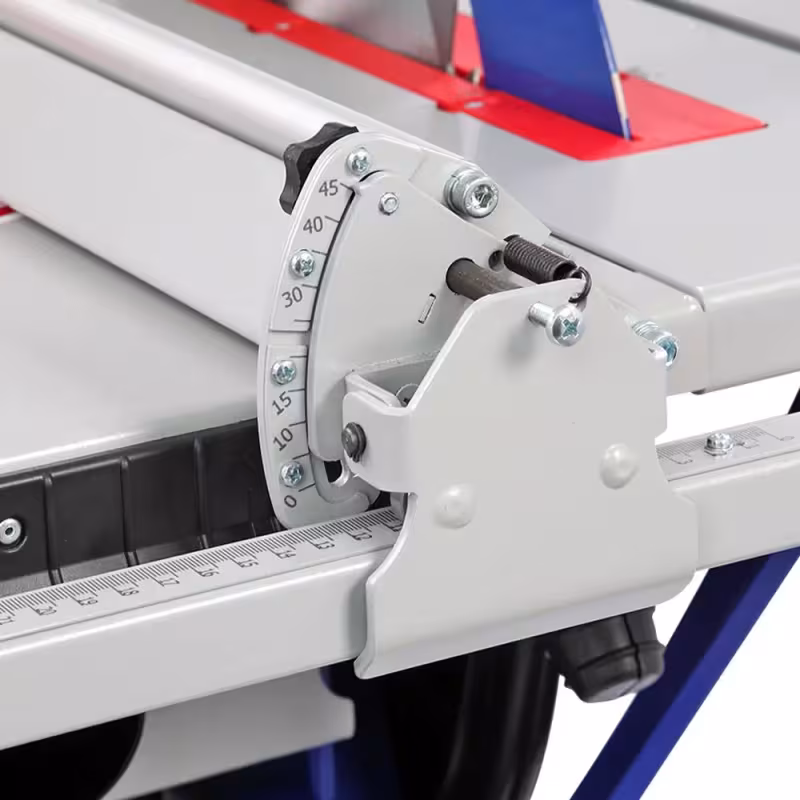

• Станок оснащен параллельным упором, который устанавливается на направляющие со шкалами. Его можно использовать как при пилении (с обоих сторон режущего инструмента), так и при строгании. Установка проста: на одной стороне упора находится зацеп, на второй – фиксатор. Направляющая упора выполнена из алюминиевого профиля. Ее можно установить под углом от 0 до 45°. Максимальная ширина распиливаемого материала, при использовании параллельного упора: 260 мм.

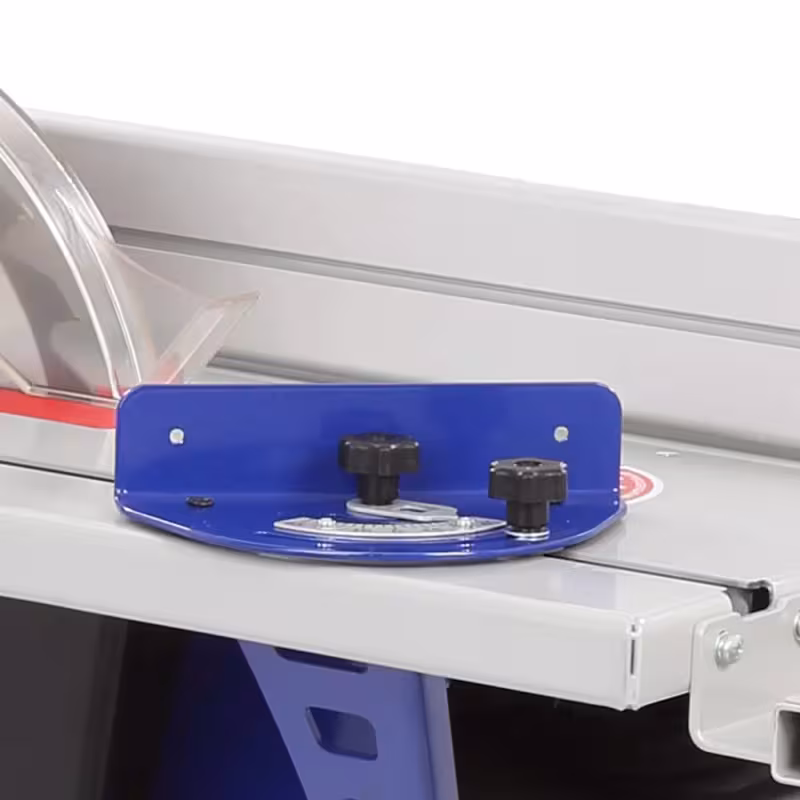

• Для точного позиционирования заготовки при распиловке станок имеет угловой упор. Он устанавливается в специальный паз на пильном столе.

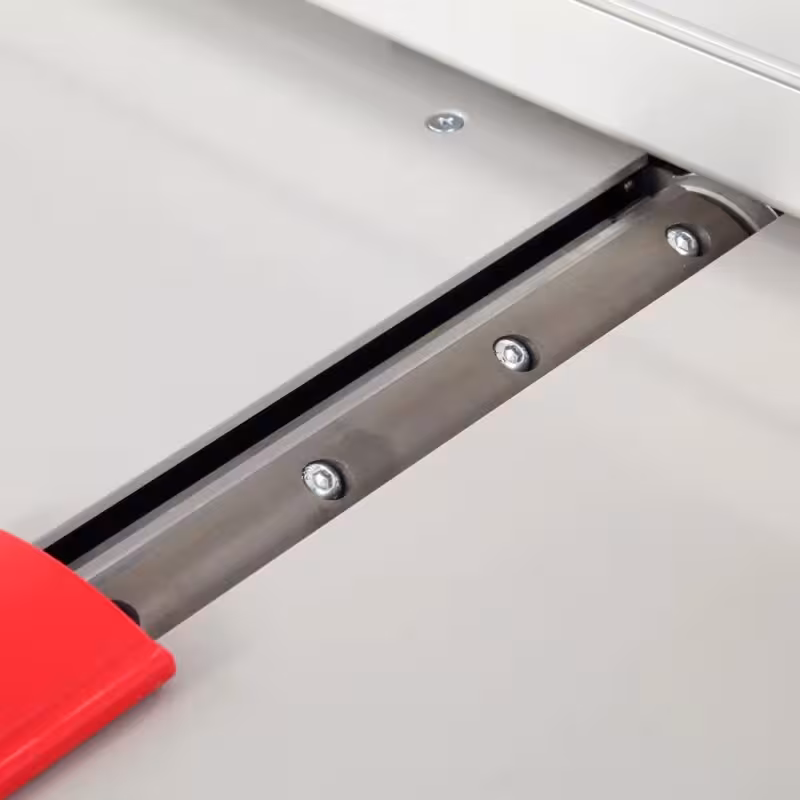

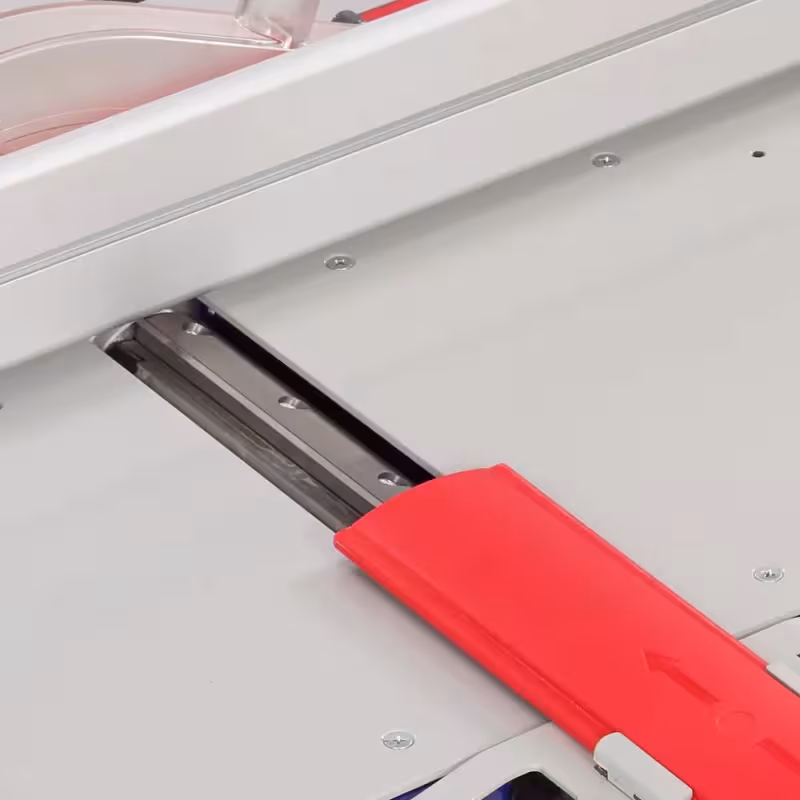

• Вал цельный, стальной с двумя ножами. Частота вращения ножевого вала: 7700 об/мин. Размер ножей (Д × Ш × В): 250 × 2 × 20 мм. Угол заточки ножей: 40°.
• Максимальная ширина строгания: 250 мм. Максимальная глубина строгания: 3 мм.
• Максимальная толщина заготовки при строгании с прижимным устройством: 65 мм.
• Выключатель имеет специальную защиту от непроизвольного включения и установлен на подвижном кронштейне, поворачивающемся так, чтобы обеспечить доступное и безопасное включение/выключение станка.

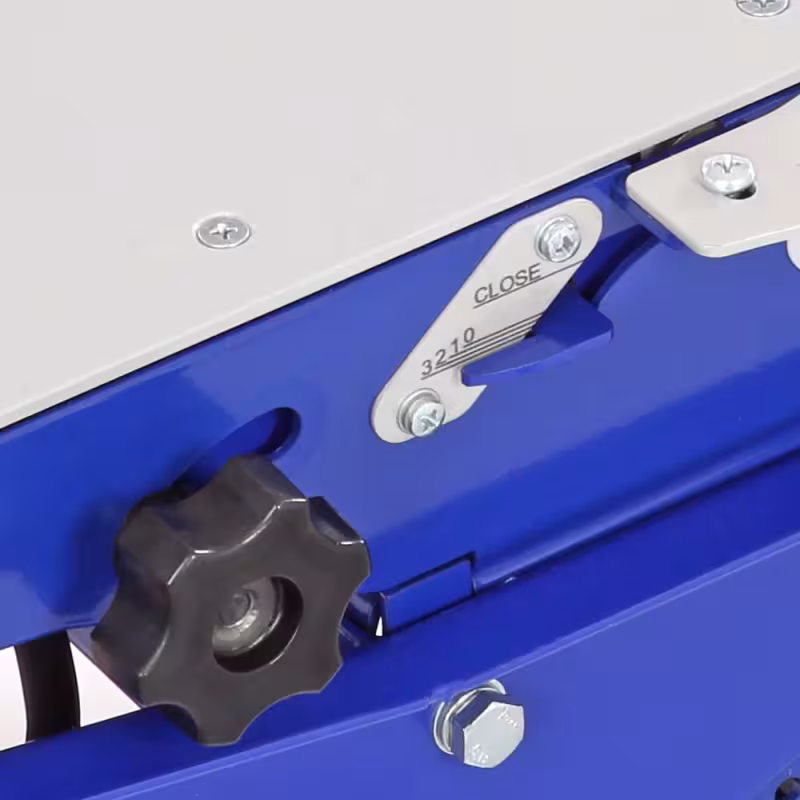

• На станке предусмотрено девять шкал. Шкалы параллельного и углового упоров и глубины строгания имеет возможность точной подстройки.

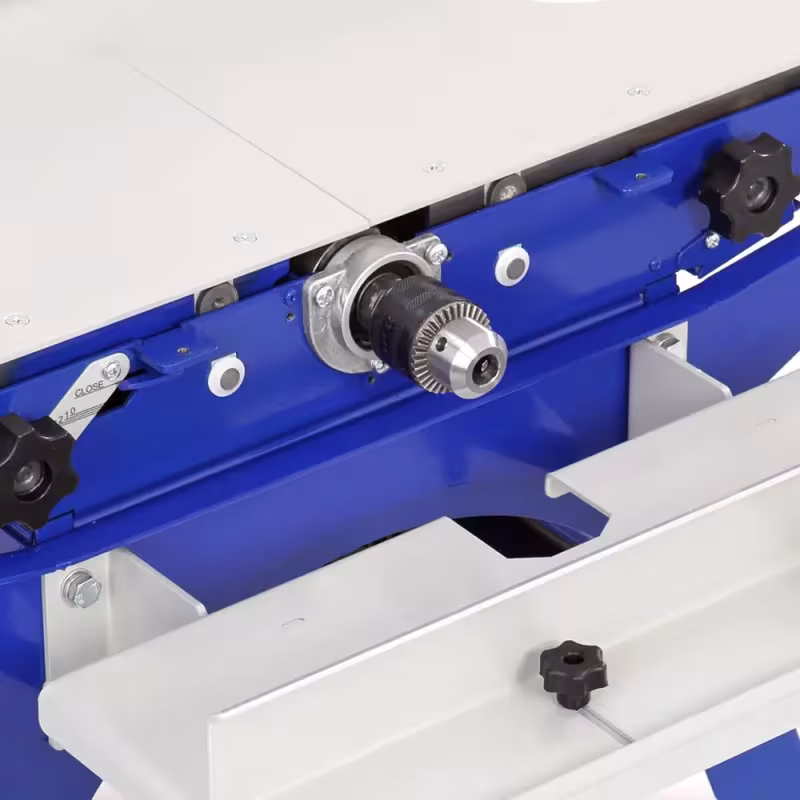

• В комплектации имеется сверлильный патрон и отдельный фрезерный столик с упором. Накрутив патрон на конец ножевого вала, можно установить концевую фрезу или сверло (диаметр хвостовика до 13 мм).
• Габаритный размер (Д × Ш × В): 972 × 556 × 460 мм. Масса нетто: 65 кг.
• Размер упаковки (Д × Ш × В): 1020 × 600 × 370 мм. Масса брутто: 68 кг.

Комплектация: станок, ограждение диска пильного с расклинивающим ножом, параллельный упор, угловой упор, ключ кольцевой, ограждение ножевого вала, кронштейн ограждения ножевого вала, стол фрезерный, винт-барашек (2 шт.), ключ рожковый, толкатель, вкладыш для фрезерования, приспособление для поперечной распиловки, диск пильный (280×3,2/2,2×30 мм 24Т), 2 ножа строгальных (250×2×20 мм), патрон сверлильный (13-М12×1,25), ключ шестигранный 3 мм DIN 911, ключ шестигранный 4 мм DIN 911, крепежные изделия.
