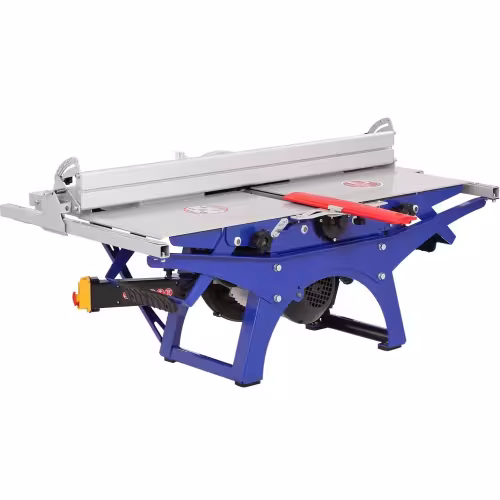

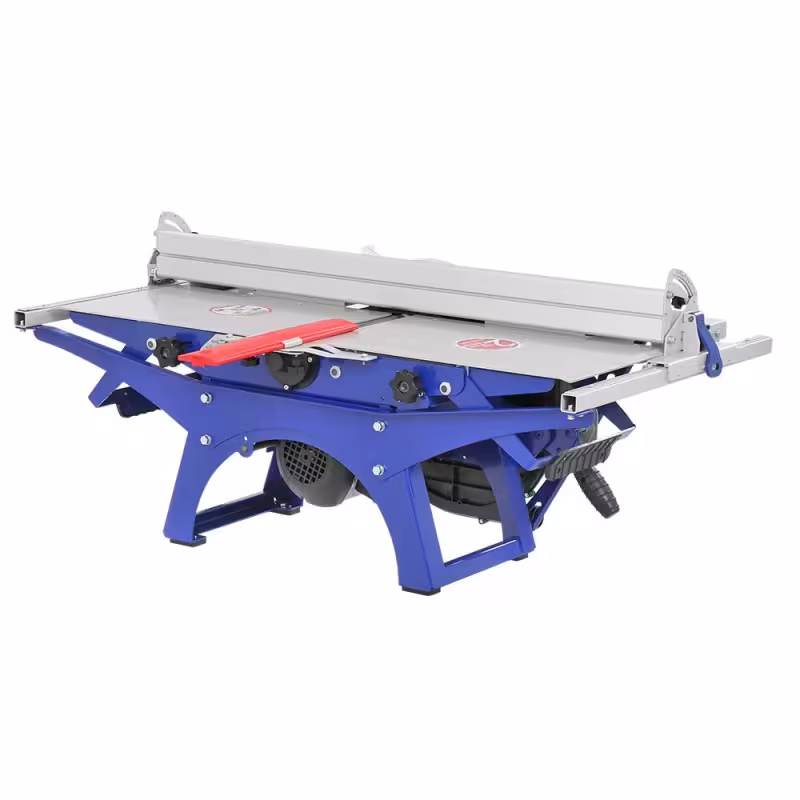

Станок многофункциональный Belmash SDM-2000M

Многофункциональный деревообрабатывающий станок SDM-2000M производства Belmash. Станок рассчитан на использование в небольшой мастерской, гараже, на даче, где он будет настоящим помощником.

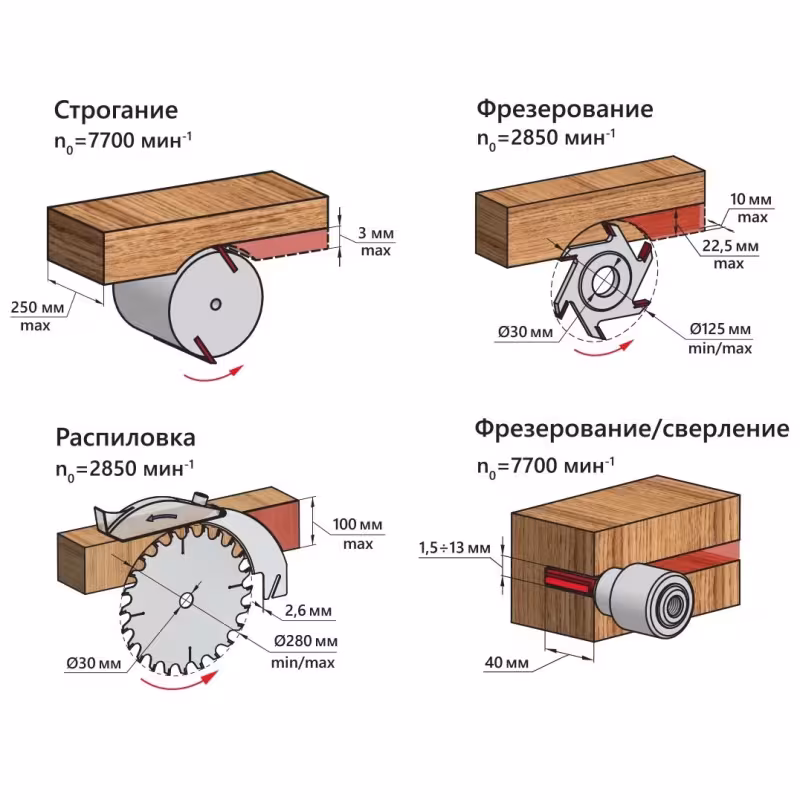

• Станок выполняет следующие виды операций:
  • фугование (строгание) по пласти или кромкам;
  • фугование(строгание) под углом (по ребрам);
  • распиловку вдоль и поперек волокон;
  • распиловку вдоль волокон под углом с помощью параллельного упора;
  • распиловку поперек волокон под углом с помощью углового упора;
  • фрезерование дисковыми фрезами;
  • фрезерование концевыми фрезами;
  • сверление.
• Асинхронный электродвигатель.
• Частота вращения пильного диска: 2850 об/мин.

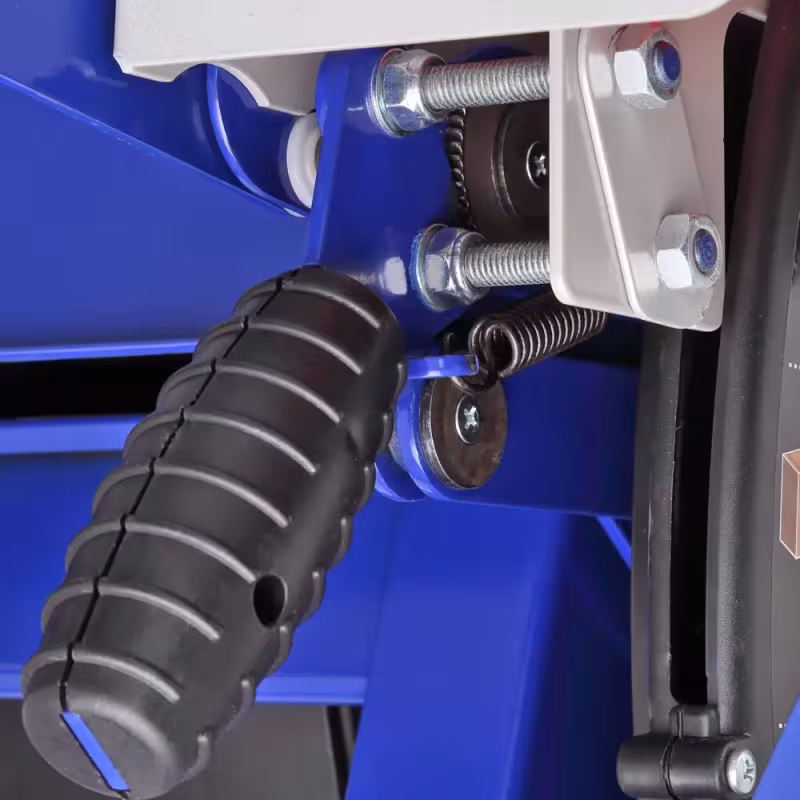

• Пильный узел станка рассчитан на установку дисков диаметром 250 мм, что позволяет распускать заготовки до 85 мм высотой. Настройка высоты пропила происходит за счет изменения положения режущего инструмента. Чтобы выставить необходимую высоту вылета режущего инструмента, нужно разблокировать зубцы на рукоятке, приподняв ее, и уже в таком состоянии производить подъем или опускание. Затем нужное положение фиксируется гайкой-барашком, после чего рукоятку отпускают и зубчатое соединение вновь блокирует пильный узел.
• Максимальная ширина строгания: 230 мм
• Максимальная ширина распиливаемого материала, при использовании параллельного упора: 260 мм.
• Посадочный диаметр пильного диска: 30 мм.
• Диапазон углов распиловки вдоль волокон с помощью линейки: 0-45°.
• Диапазон углов распиловки по торцу: -45...+45°.
• При ослаблении ручки-фиксатора пильного диска режущий инструмент не меняет свое положение. Это сделано в целях безопасности.

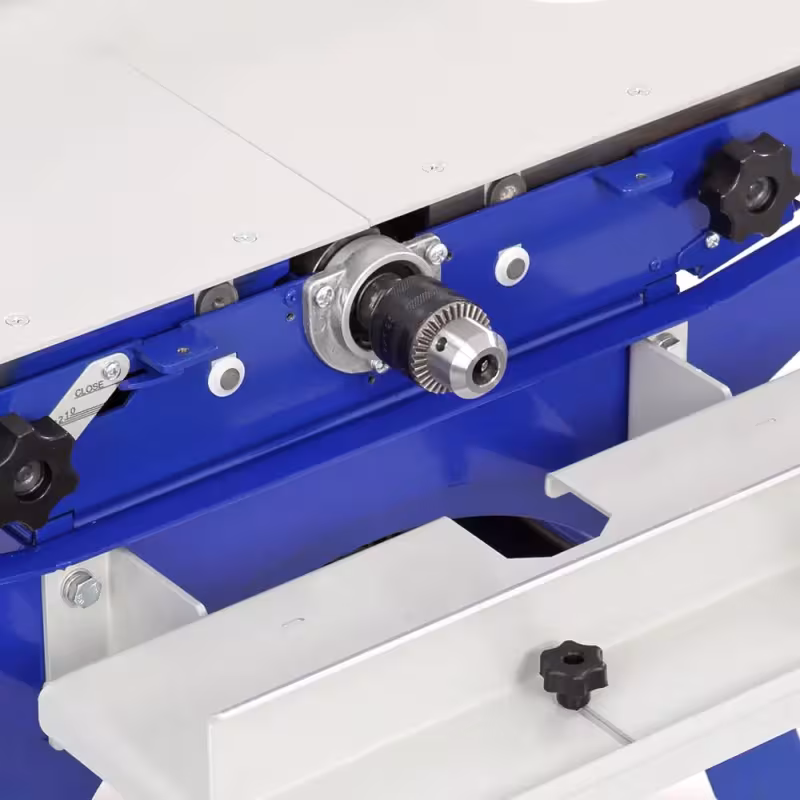

• Кроме пильных дисков можно устанавливать дисковые фрезы диаметром 125 мм, шириной до 10 мм. В комплектации имеется сверлильный патрон и отдельный фрезерный столик с упором. Накрутив патрон на конец ножевого вала, можно установить концевую фрезу или сверло (диаметр хвостовика до 13 мм).
• Посадочный диаметр дисковой фрезы: 30 мм. Частота вращения дисковой фрезы: 2850 об/мин. Максимальная высота фрезерования дисковой фрезой: 22,5 мм.
• Пильный узел полностью выполнен из стали. Это позволило увеличить срок службы узла, уменьшить уровень шума и снизить нагрузку. На валу установлено два ножа, которые крепятся пятью винтами М6.
• Столы (пильный и строгальные) образуют единую рабочую достаточно большую поверхность. Размер пильного стола (Д × Ш): 732 × 474 мм. Размер строгальных столов (Д × Ш): 805 × 249 мм. Размер фрезерного столика (Д × Ш): 470 × 190 мм.

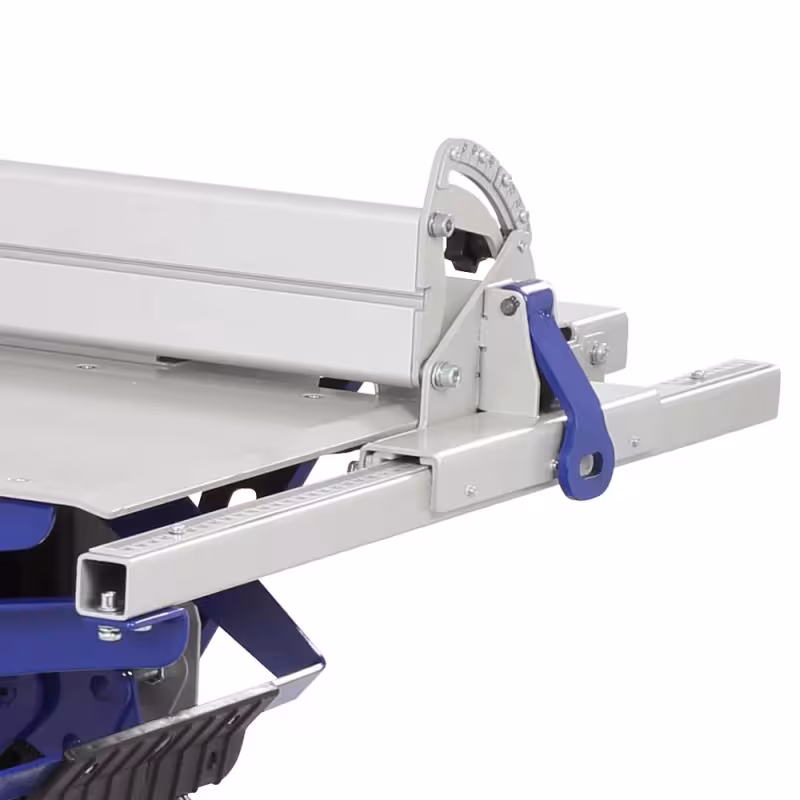

• Станок оснащен параллельным упором, который устанавливается на направляющие со шкалами. Его можно использовать как при пилении (с обоих сторон режущего инструмента), так и при строгании. Установка проста: на одной стороне упора находится зацеп, на второй – фиксатор. Направляющая упора выполнена из алюминиевого профиля. Ее можно установить под углом от 0 до 45°.

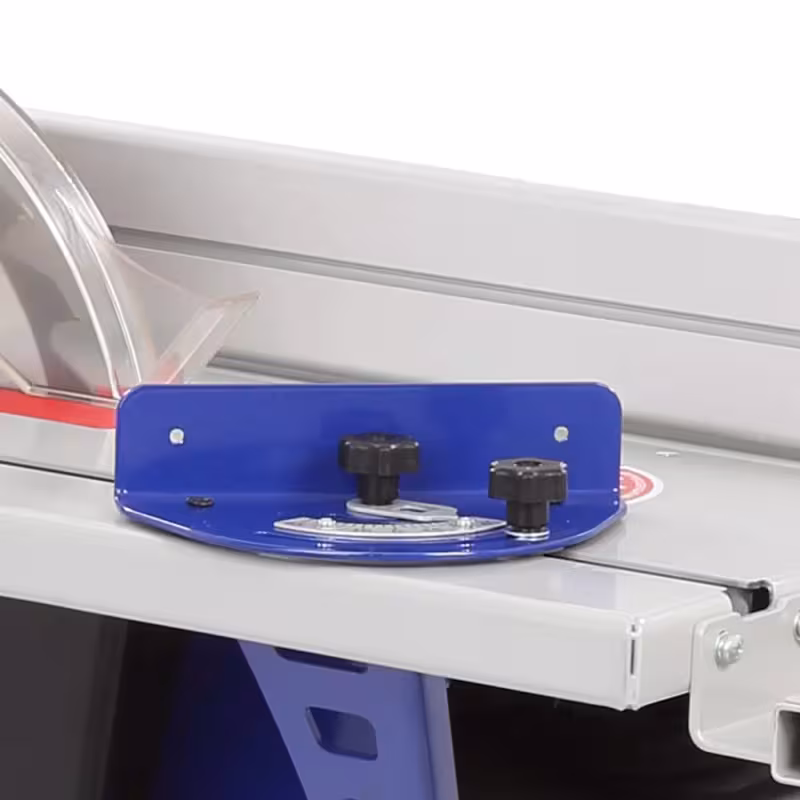

• Для точного позиционирования заготовки при распиловке станок имеет угловой упор. Он устанавливается в специальный паз на пильном столе.
• Вал цельный, стальной с двумя ножами. Размер ножей (Д × Ш × В): 230 × 2 × 20 мм. Угол заточки ножей: 40°. Частота вращения ножевого вала: 7700 об/мин.

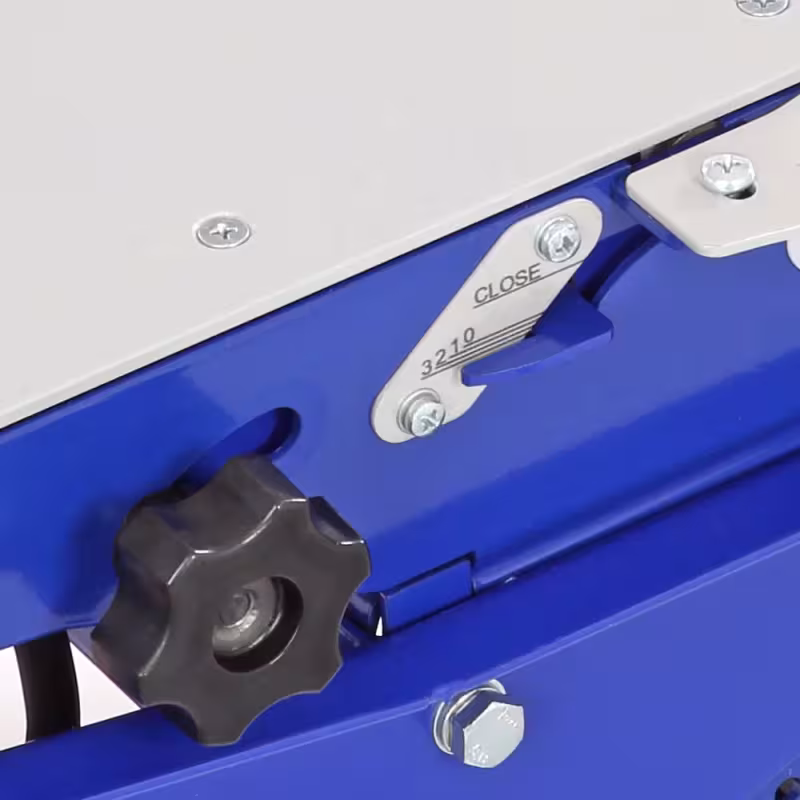

• На станке предусмотрено девять шкал. Шкалы параллельного и углового упоров и глубины строгания имеет возможность точной подстройки.
• Диапазон углов строгания с помощью параллельного упора: 0-45°.
• Максимальная толщина заготовки при строгании с прижимным устройством: 63 мм. Максимальная глубина строгания: 3 мм.
• Габаритный размер (Д × Ш × В): 902 × 520 × 445 мм. Масса нетто: 61 кг.
• Размер упаковки (Д × Ш × В): 970 × 560 × 370 мм. Масса брутто: 64 кг.

Комплектация: станок, ограждение диска пильного с расклинивающим ножом, параллельный упор, угловой упор, ключ кольцевой, ограждение ножевого вала, кронштейн ограждения ножевого вала, стол фрезерный, винт-барашек (2 шт.), ключ рожковый, толкатель, вкладыш для фрезерования, приспособление для поперечной распиловки, диск пильный (250×3,2/1,8×30 мм 24Т), 2 ножа строгальных (230×2×20 мм), патрон сверлильный (13-М12×1,25), ключ шестигранный 3 мм DIN 911, ключ шестигранный 4 мм DIN 911, крепежные изделия.
