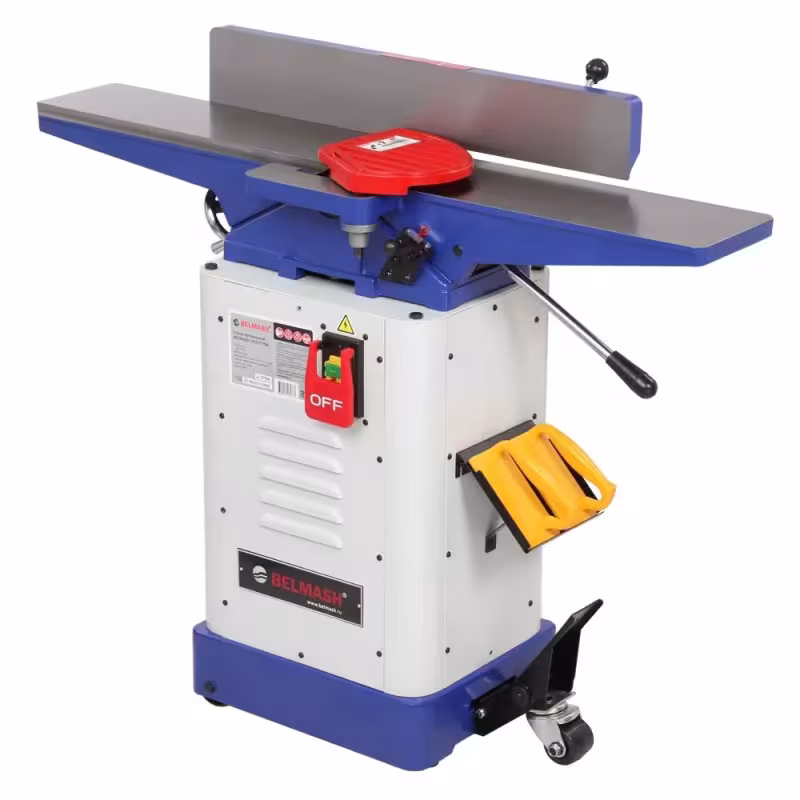

Станок фуговальный Belmash J155/1170AH

Фуговальный станок J155/1170AH производства Belmash. Предназначен для обработки древесины с целью придания ей необходимых размеров и форм. При соответствующей наладке на станке можно выполнять такие виды обработки, как строгание (фугование) по пласти или кромкам, строгание (фугование) под углом (по ребрам), а также выборку четверти.
Основными деталями станка являются ножевой вал, столы приема и подачи и параллельный упор. Типичный рез на фуговальном станке выполняется путем прочного удержания заготовки на столе приема и с упором на параллельную направляющую и движении заготовки вдоль ножевого вала. По мере движения заготовки по ножевом валу, ножи выполняют несколько тонких резов, «сбривая» поверхность заготовки. После прохода по ножевом валу заготовка попадает на стол приема, который так же, как и параллельный упор продолжает направлять заготовку в плоскости до тех пор, пока она вся не пройдет через ножевой вал. Большинство резов повторяют несколько раз, чтобы достичь желаемого результата.

• Сегментированный вал Helical с 30 ножевыми пластинами. Такая конструкция дает лучшее качество обработки, особенно при работе с твердыми породами дерева или при высокой загрузке оборудования.
• Максимальная ширина обрабатываемой заготовки составляет 152 мм.

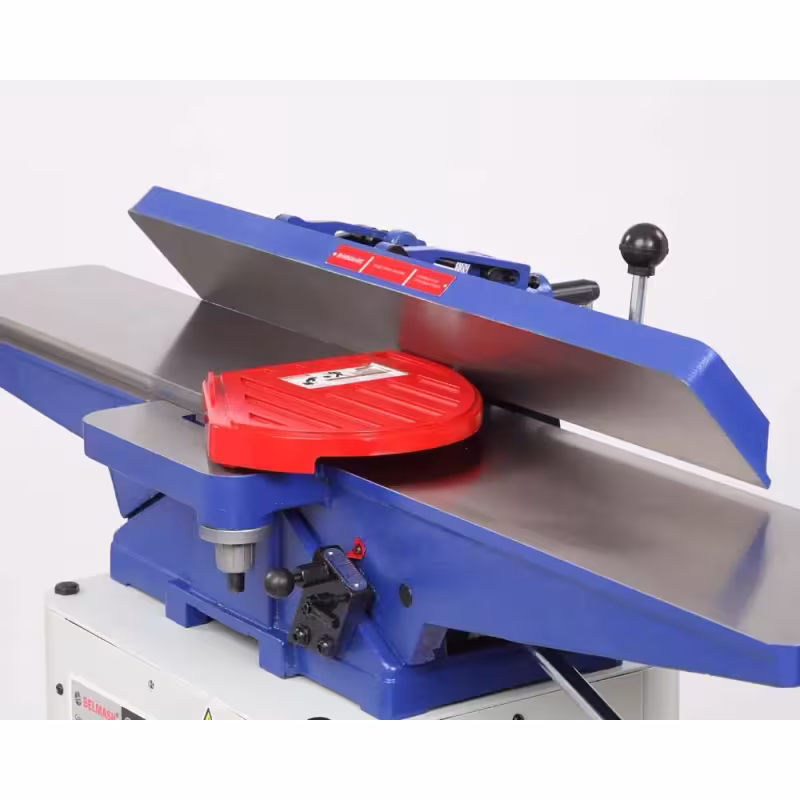

• Основание рабочих столов, сами приемный и подающий столы, а также параллельный упор выполнены из чугуна, что значительно повышает точность и качество обработки древесины. Для безопасной работы станок оборудован литым защитным кожухом ножевого вала. Также в комплекте есть специальные упоры для подачи заготовки.

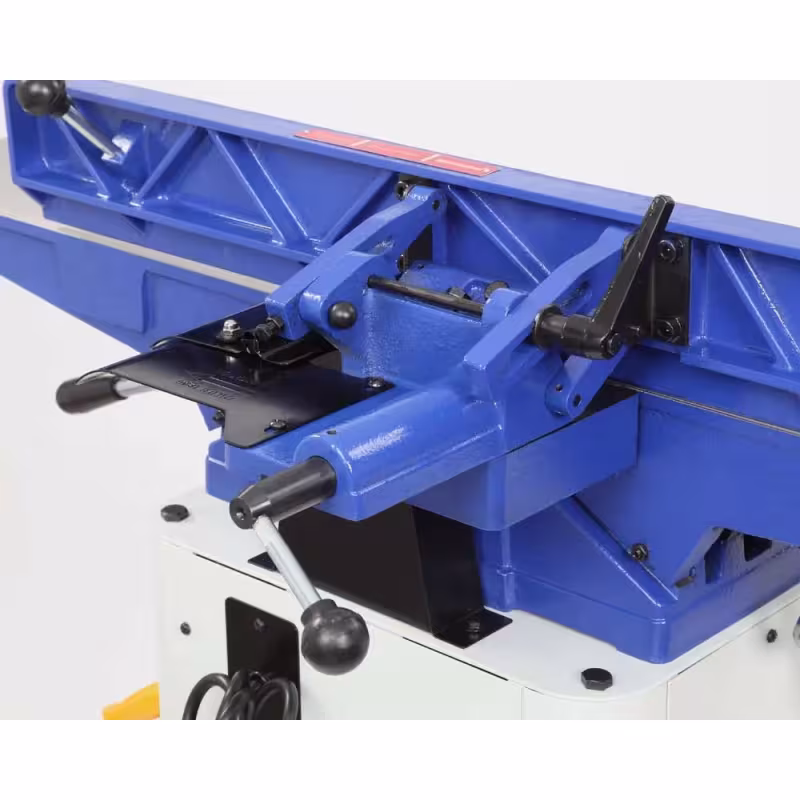

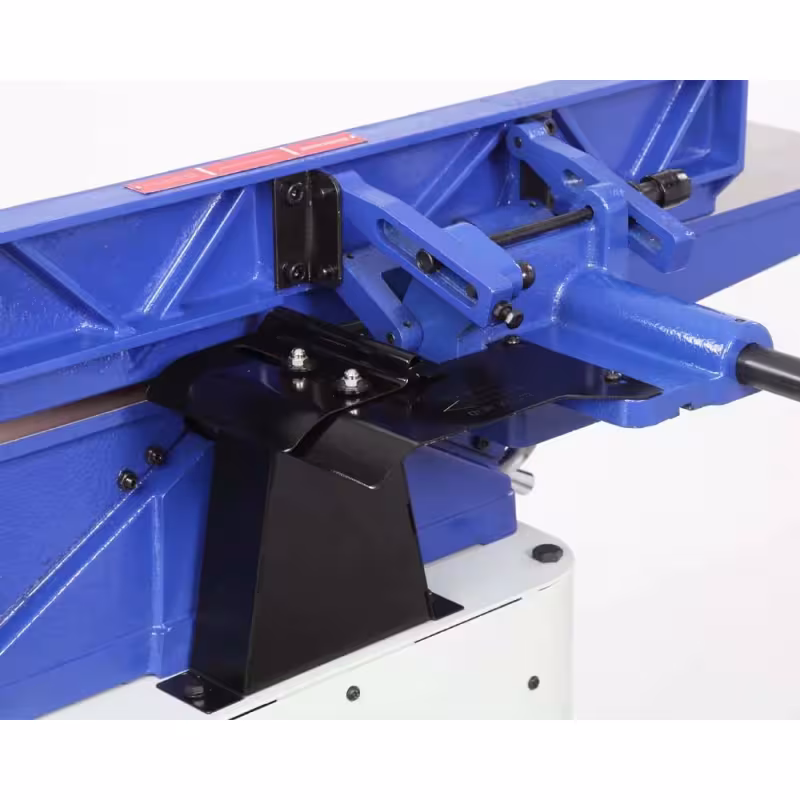

• Параллельный упор позволяет осуществлять строгание под углом 90 и 45 градусов во внешнюю и внутреннюю стороны.

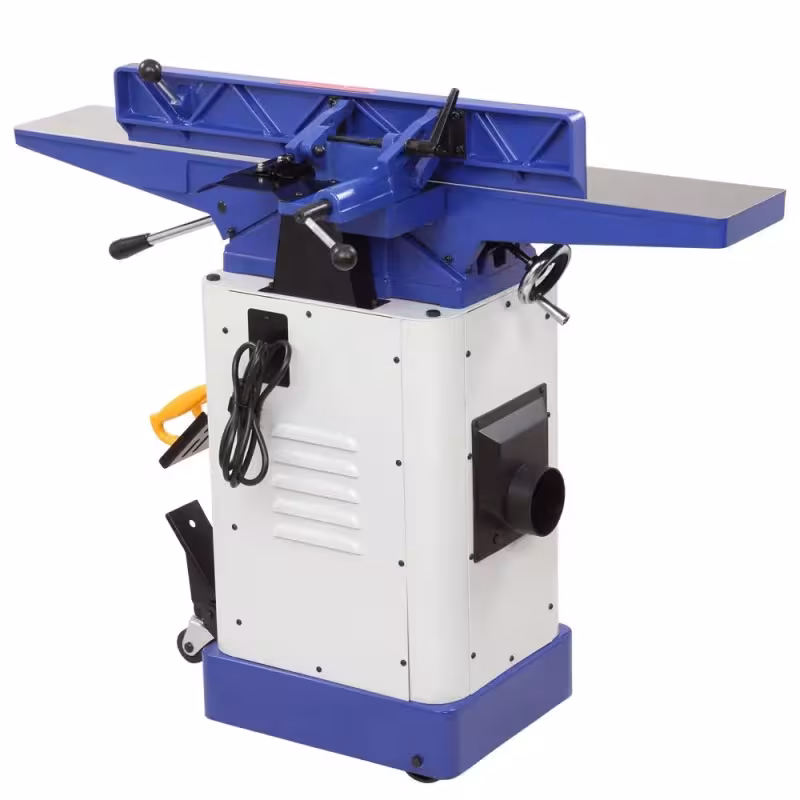

• Для отвода отходов обработки установлен аспирационный патрубок диаметром 103 мм, к которому можно подключить вытяжную установку.

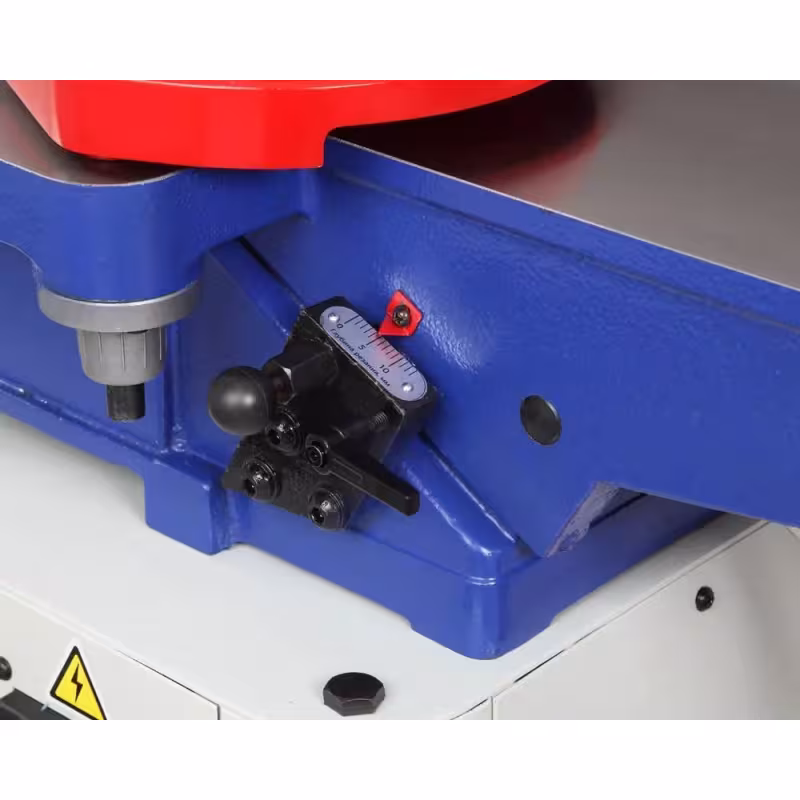

• Шкала положения подающего стола позволяет выставить точную глубину строгания.
• Станок с легкостью перемещается по мастерской, благодаря колесной системе, установленной на основании.

Комплектация: станок, подставка, рычаг загрузочного стола, комплект ключей, комплект крепежа, бита для замены ножей helical, кожух, шкив электродвигателя, ремень клиновой, патрубок для отвода стружки, ручки регулировки параллельного упора (2 шт.), маховик, кожух ремня, электродвигатель с выключателем, устройство перемещения (педаль) с крепежом, ограждение ножевого вала, упор параллельный с сборе, столы фуговальные в сборе, цоколь основания с опорами и роликами, стойка основания,  толкатели (2 шт.), желоб для отходов резания, полка для ручных прижимов.
