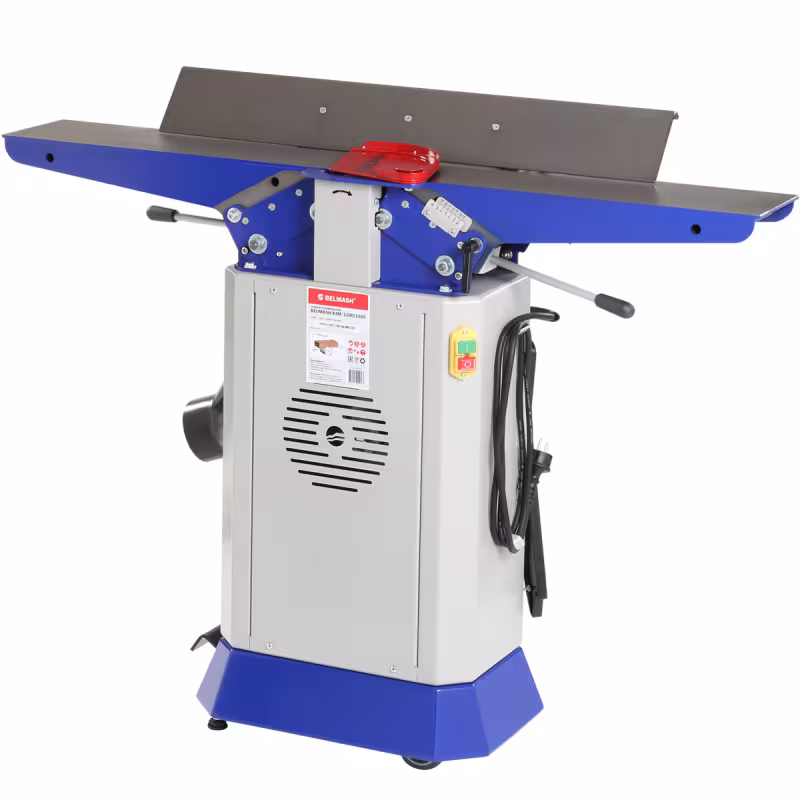

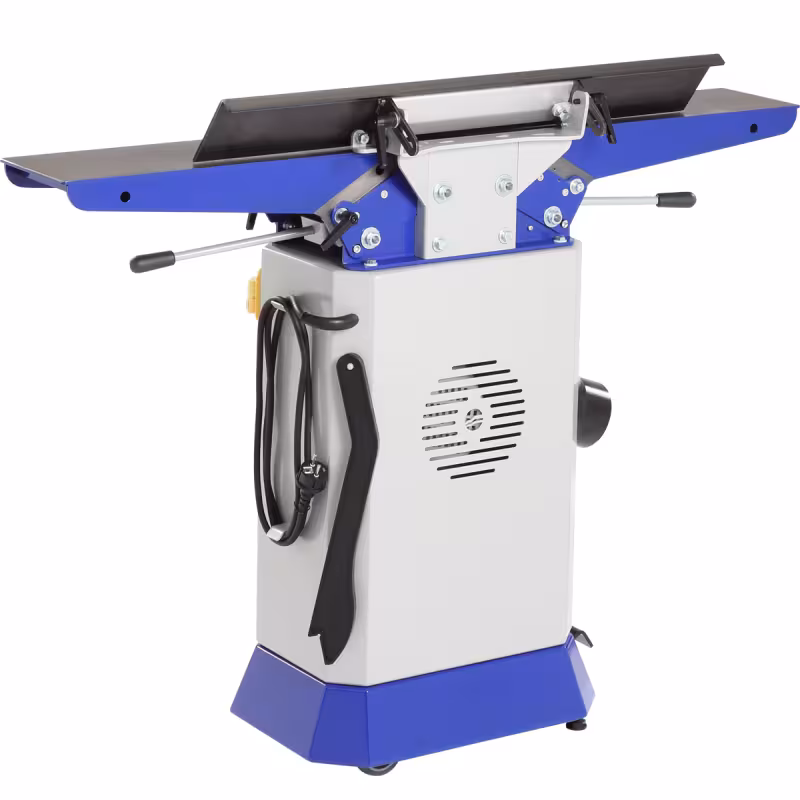

Станок фуговальный Belmash BJM-1200/150S

Фуговальный станок BJM-1200/150S производства Belmash. Предназначен для обработки древесины с целью придания ей необходимых размеров и форм. При соответствующей наладке на станке можно выполнять такие виды обработки, как строгание (фугование) по пласти или кромкам, строгание (фугование) под углом (по ребрам).
Рез на фуговальном станке выполняется путем прочного удержания заготовки на столе приема и с упором на параллельную направляющую и движения заготовки через ножевой вал. В это время ножи выполняют несколько тонких резов, «сбривая» поверхность заготовки. После прохода по ножевом валу заготовка попадает на стол приема, который так же, как и параллельный упор продолжает направлять заготовку в плоскости до тех пор, пока она вся не пройдет через ножевой вал. Чтобы достичь желаемого результата операцию повторяют несколько раз.

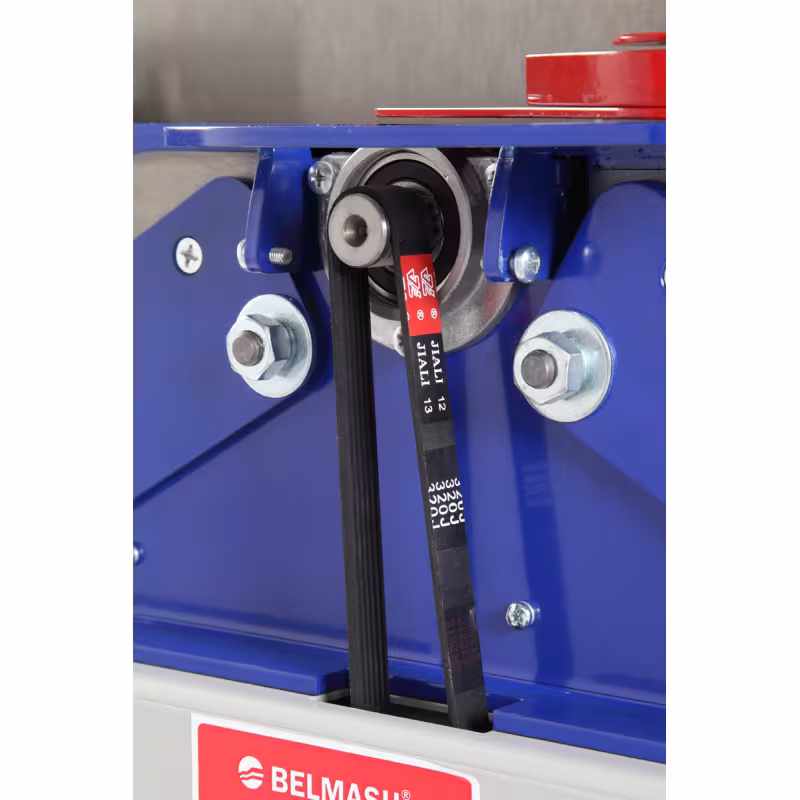

• В качестве привода используется мощный асинхронный электродвигатель с тепловой защитой. Вращение от двигателя к ножевому валу передается с помощью поликлиноременной передачи. Натяжение ремня осуществляется автоматически под действием веса двигателя и тяговой пружины. Тип ремня: 6PJ813.
• Станок имеет встроенное устройство отключения от источника питания при перегреве асинхронного двигателя. Повторное включение станка производится после того, как электродвигатель остынет до температуры окружающей среды.
• Максимальная ширина обрабатываемой заготовки составляет 154 мм.

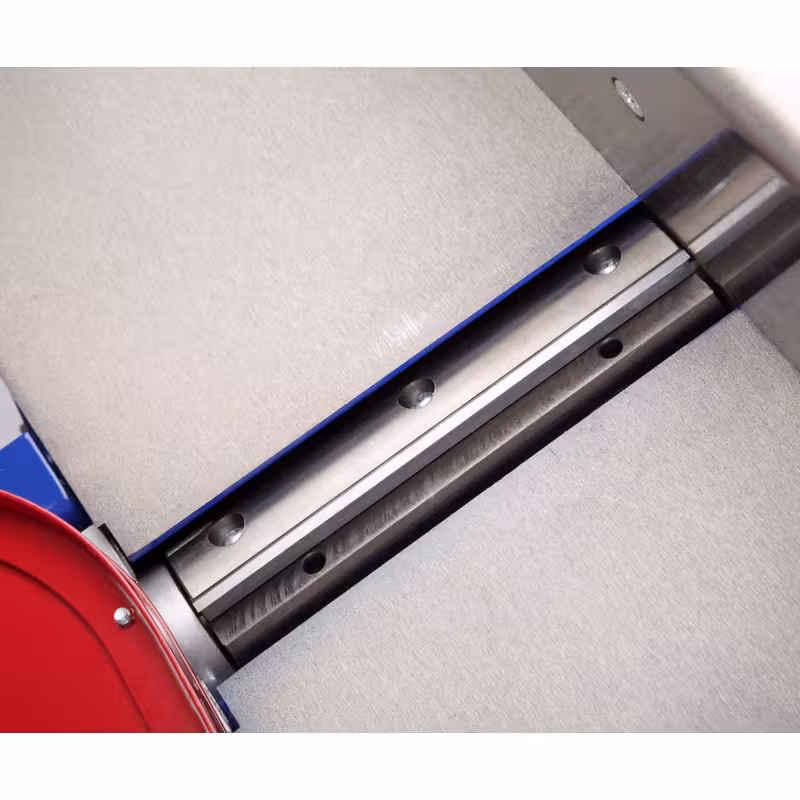

• Строгальный вал оснащен тремя ножами. Угол заточки ножей: 40 °.

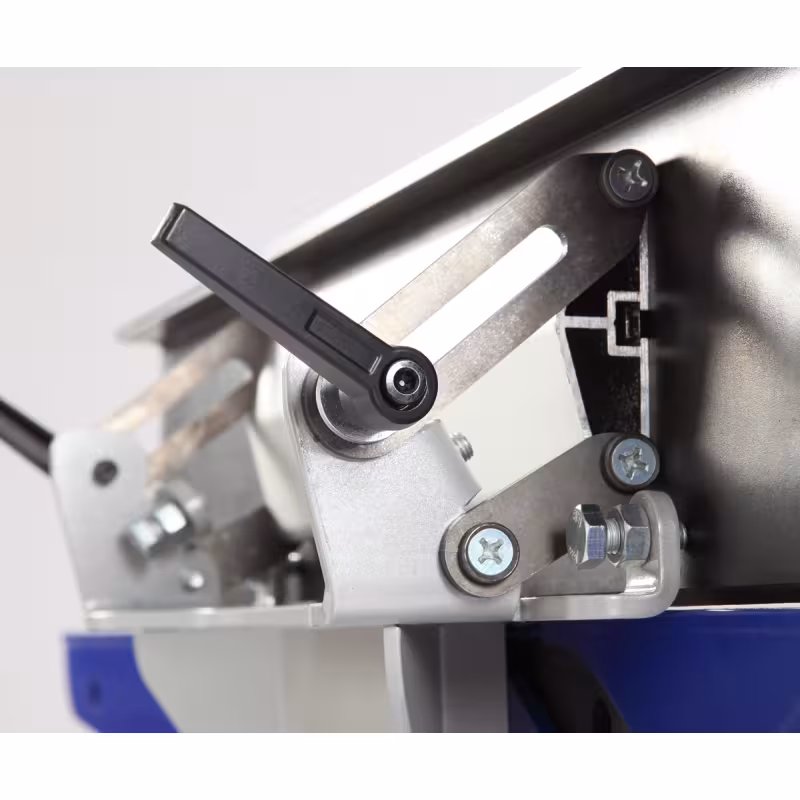

• Диапазон углов строгания с помощью параллельного упора: 0…45 °.

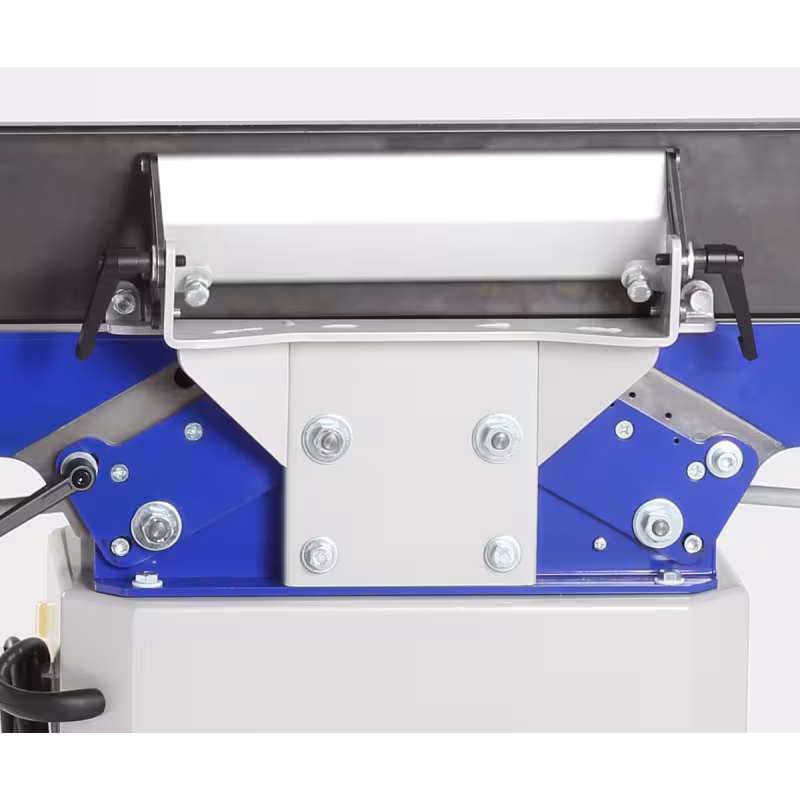

• Рабочий стол и параллельный упор выполнены из стали. Размер параллельного упора (Д × В): 800 × 122 мм. Размер строгальных столов (Д × Ш): 1186 х 175 мм. Длина подающего стола: 575 мм. Длина приемного стола: 575 мм.

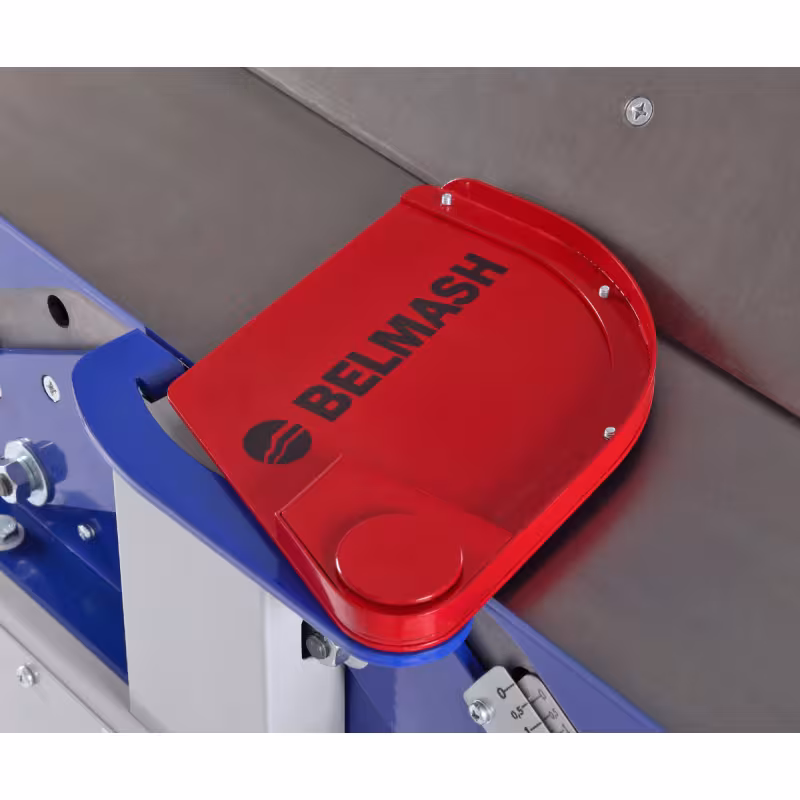

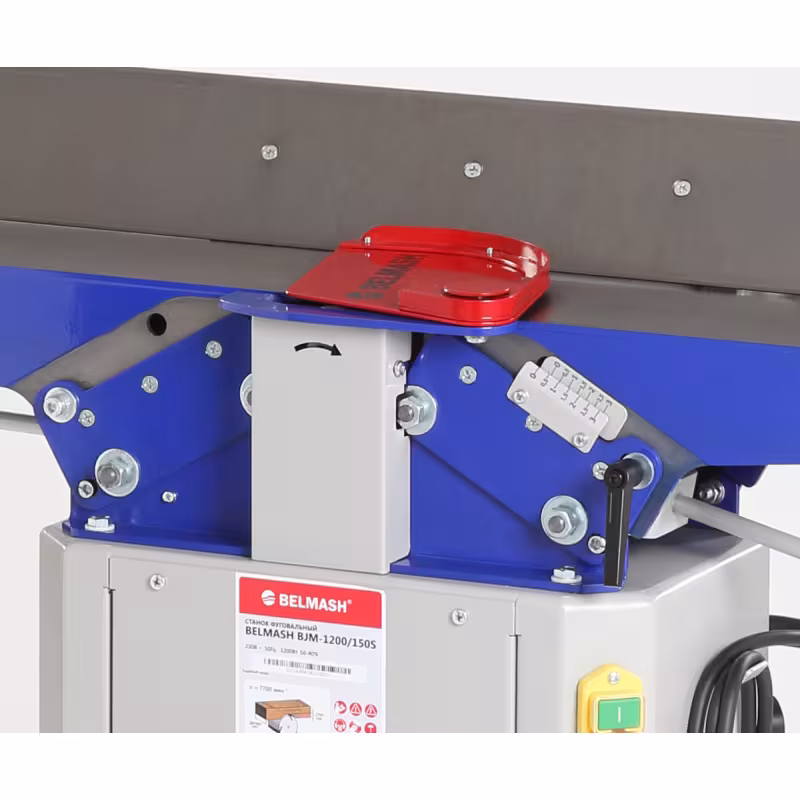

• Для безопасной работы станок оборудован  защитным кожухом ножевого вала, в комплекте имеется толкатель заготовки.

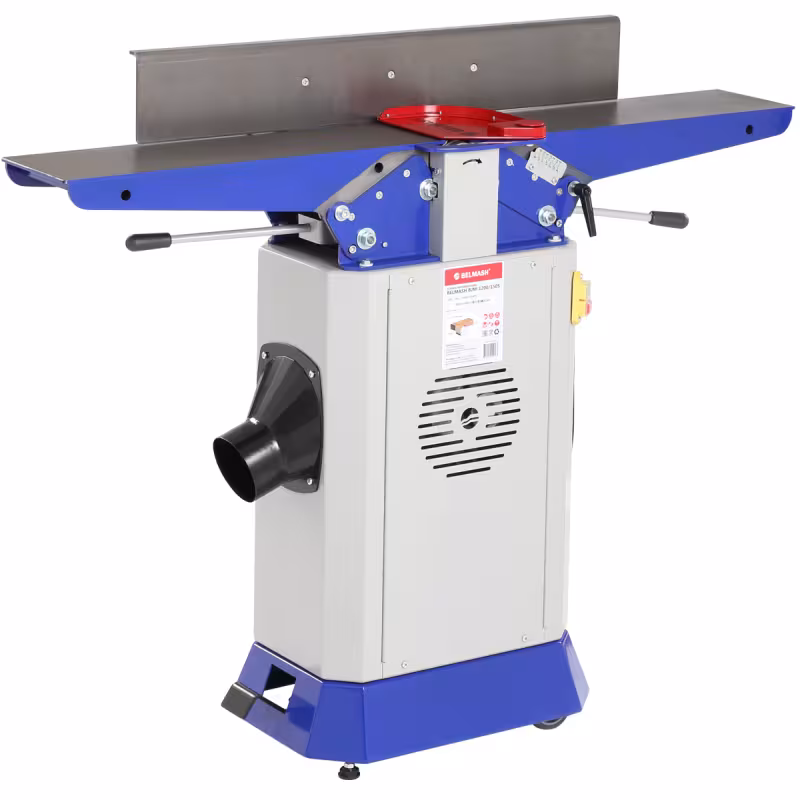

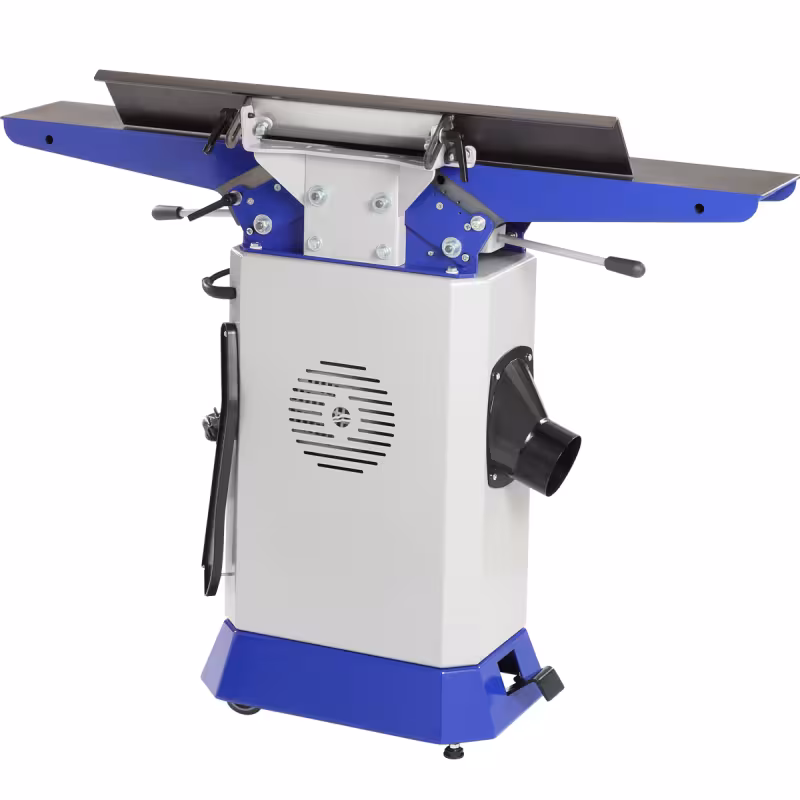

• Для отвода отходов обработки установлен аспирационный патрубок диаметром 100 мм, к которому можно подключить вытяжную установку. Диаметр патрубка пыле/стружкоудаления: 100 мм.
• Конструкция станка позволяет удобно перемещать его на встроенных колесах по ровной и гладкой поверхности.
• Высокая точность строгания (0,1 мм) и усиленная конструкция столов.

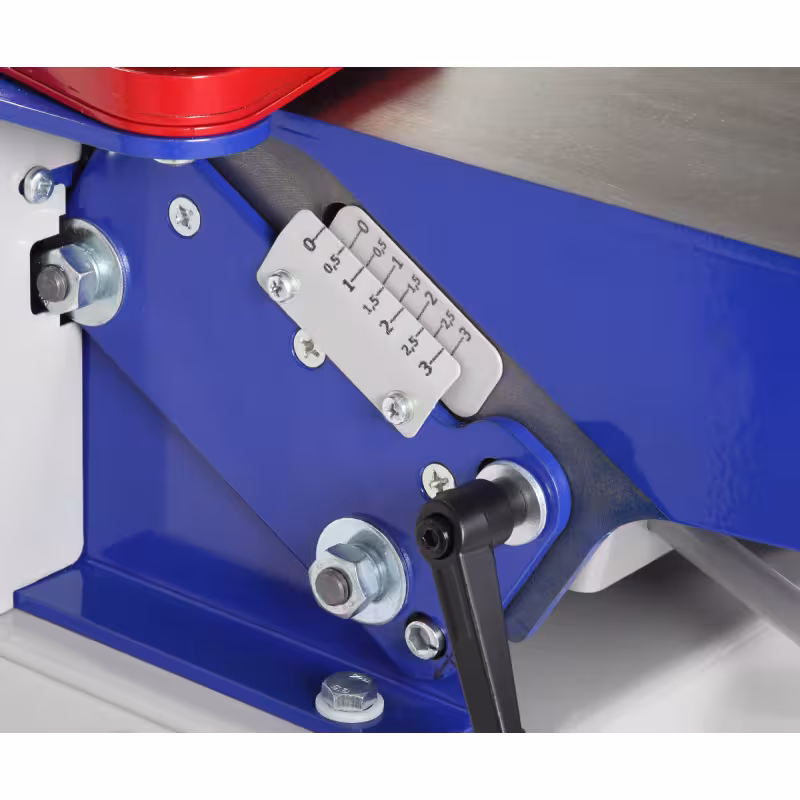

• Регулируемые шкалы.
• Высота рабочей поверхности относительно пола: 840 мм.
• Комплектация: основной механизм станка, упор, ограждение ножевого вала, кронштейн, корпус с двигателем, кожух для удаления стружки, толкатель, колесо (2 шт.), кронштейн, пружина, стенка, ножка (2 шт.), основание, ось, колесо поворотное, шайба, планка (3 шт.), ремень 6PJ813, комплект крепежа, комплект ключей.
