Пульт управления универсальный Теплостар ПУ-5

Пульт управления ПУ-5 выполняет следующие функции:

• включение/выключение автономного отопителя;
• включение/выключение режима вентиляции, регулировка скорости вращения вентилятора;
• индикация режима работы, коды ошибки;
• регулировка теплопроизводительности на режиме работы «по мощности»;
• регулировка температуры на режиме работы «по температуре» (только при наличии кабинного датчика температуры).

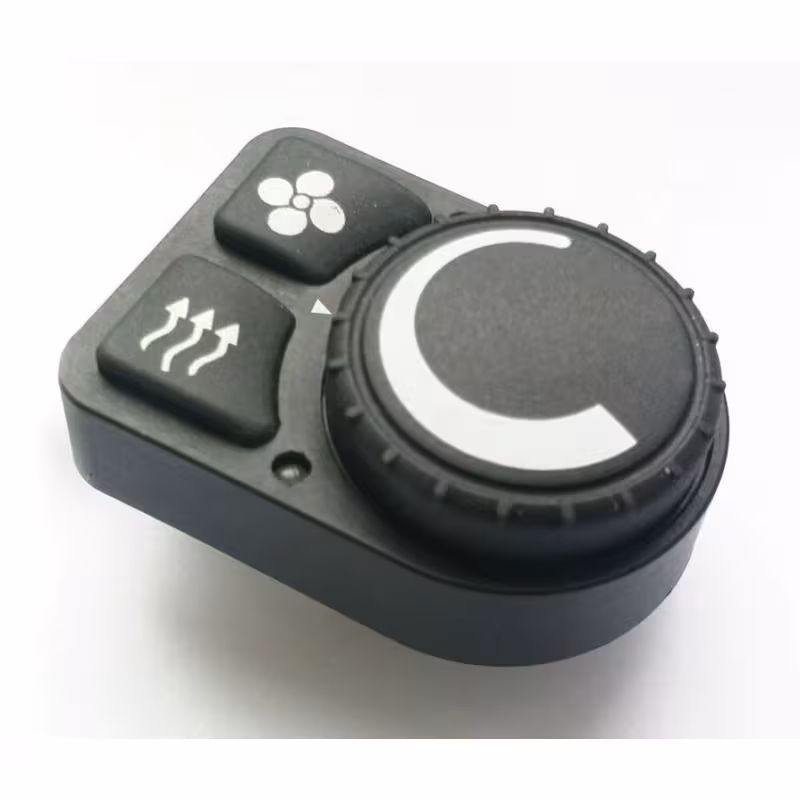

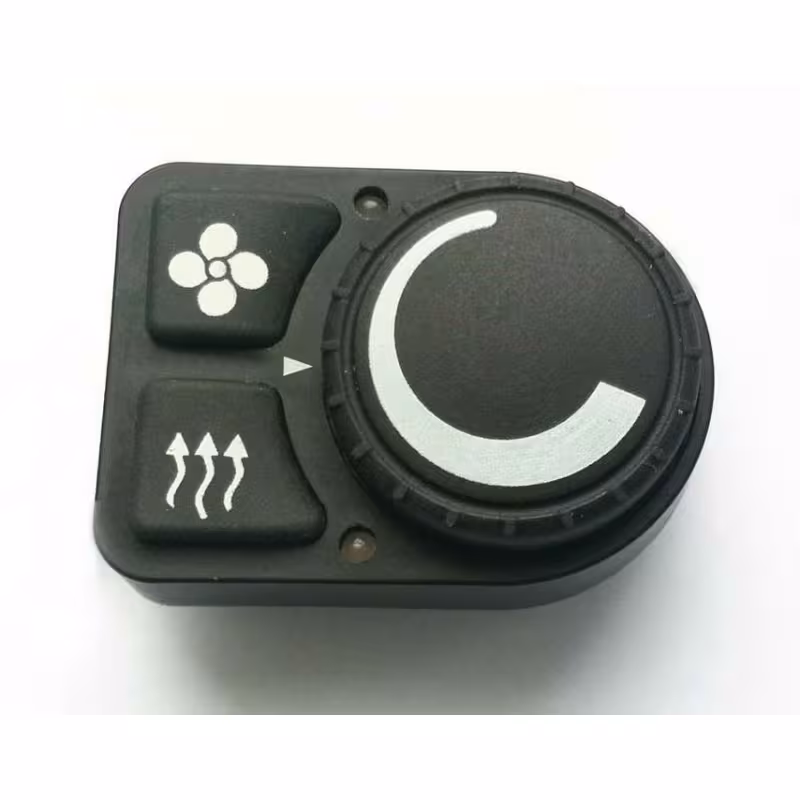

Внешний вид

На передней панели пульта управления ПУ-5 находятся: вращающаяся ручка (потенциометр) для регулировки температуры, мощности и скорости вращения вентилятора; кнопки включения/выключения отопителя и режимов работы. Информация о работе (статус работы отопителя, код ошибки, режим вентиляции) отображается посредством двух световых индикаторов.

Монтаж

Крепление универсального пульта управления ПУ-5 сб. 3520 к установочной поверхности производится с помощью резьбового соединения. Перед монтажом пульта на установочную поверхность необходимо демонтировать ручку потенциометра, запомнив положение рисунка на ручке относительно корпуса пульта.

Режимы работы

С помощью пульта ПУ-5 можно выбирать и управлять режимами работы отопителей Планар и Спутник:

• Режим работы «по мощности», без подключения кабинного датчика. Отопитель постоянно работает на заданной мощности, что позволяет максимально быстро прогреть салон.
• Режим работы «по температуре», с подключенным кабинным датчиком. Для обогрева салона до требуемой температуры. Во время работы происходит сближение заданной и действительной температуры, в этом случае теплопроизводительность снижается, что позволяет оптимизировать расход топлива.
• Вентиляция. Обеспечивает циркуляцию воздуха.
• Вентиляция во время отопления, с подключенным кабинным датчиком. Обеспечивается поддержание заданной температуры в салоне. При достижении заданной температуры — режим обогрева выключается, включается вентиляция; при снижении температуры ниже заданной на 5°C — включается режим обогрева.
