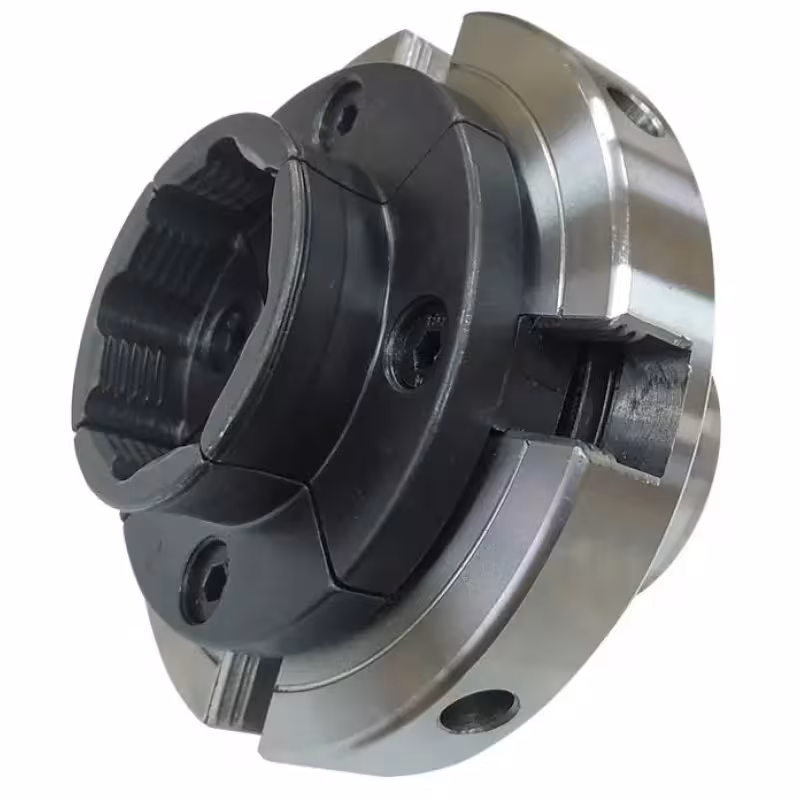

Патрон токарный Belmash LC100B

Четырехкулачковый патрон LC100B производства Belmash. Предназначен для деревообрабатывающих токарных станков. Применяется для закрепления различных заготовок из дерева, имеющих сечение прямоугольной или несимметричной формы, со следующими станками: WL-300/450, WL-300/450VS, WL-400/1090EVS, WL-550/1050EVSM, WL-350/500EVSM, WL-400/600EVSM, WL-450/1200EVSM. В наборе два комплекта кулачков - один из них установлен на патрон.

• Минимальный диаметр зажимаемой заготовки, мм 39.
• Максимальный диаметр зажимаемой заготовки, мм 67.
• Минимальный внутренний диаметр заготовки:
  • основной комплект кулачков 51 мм;
  • дополнительный комплект кулачков 25/35 мм
• Максимальный внутренний диаметр заготовки:
  • основной комплект кулачков 79 мм;
  • дополнительный комплект кулачков 51/61.
• Посадка: M33*3,5.
• Габаритный размер (Д × Ш × В): 100 × 100 × 47 мм. Масса нетто: 1,68 кг.

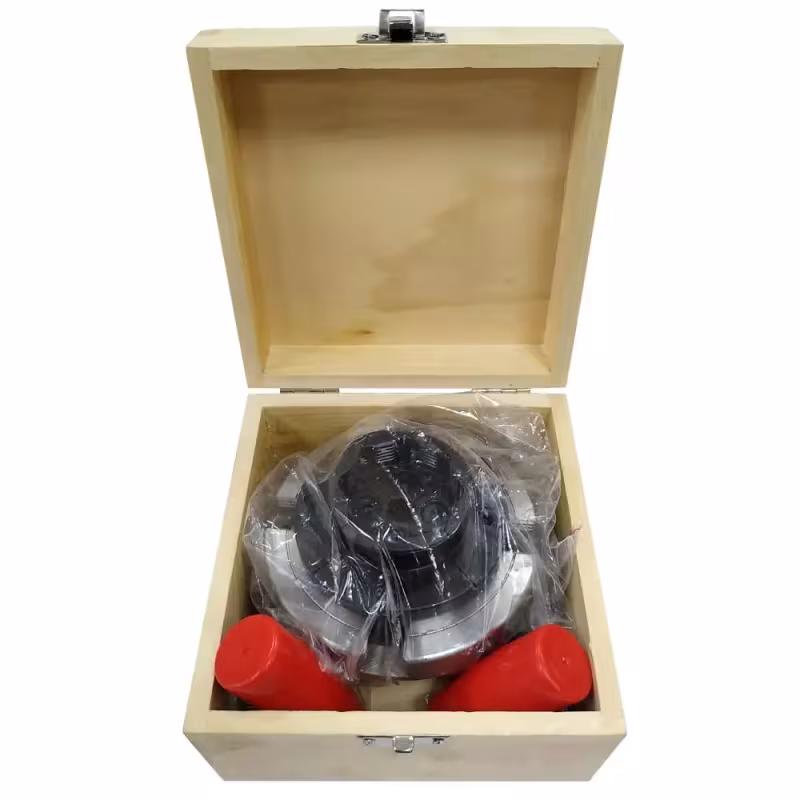

• Размер упаковки (Д × Ш × В): 130 × 137 × 88 мм. Масса брутто: 2,05 кг.

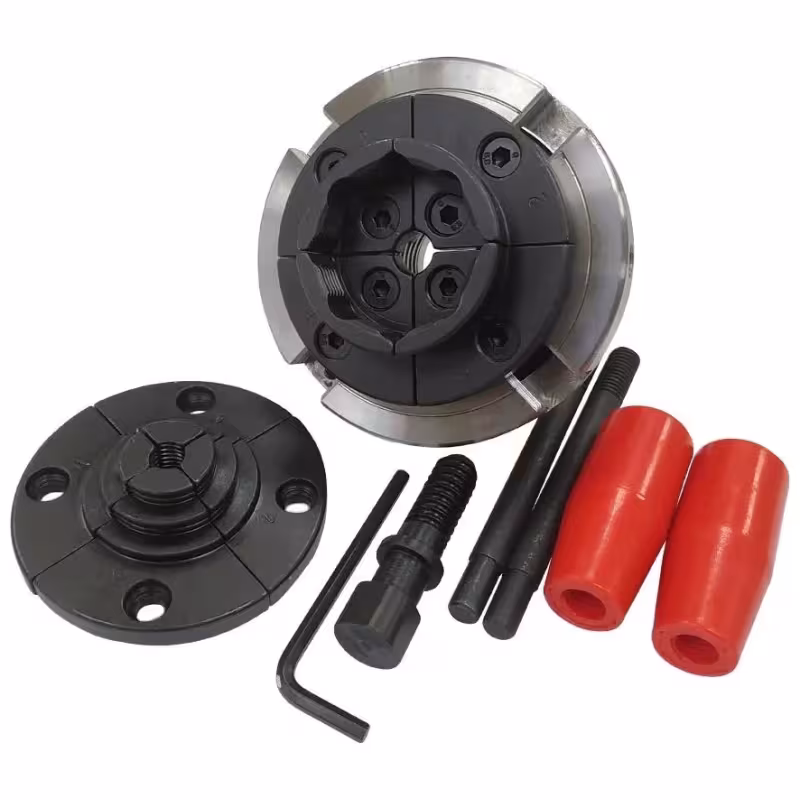

Комплектация: патрон, комплект кулачков, винтовая вставка, ключ шестигранный, ключ с резьбовым хвостовиком (2 шт.), рукоятка ключа (2 шт.).
