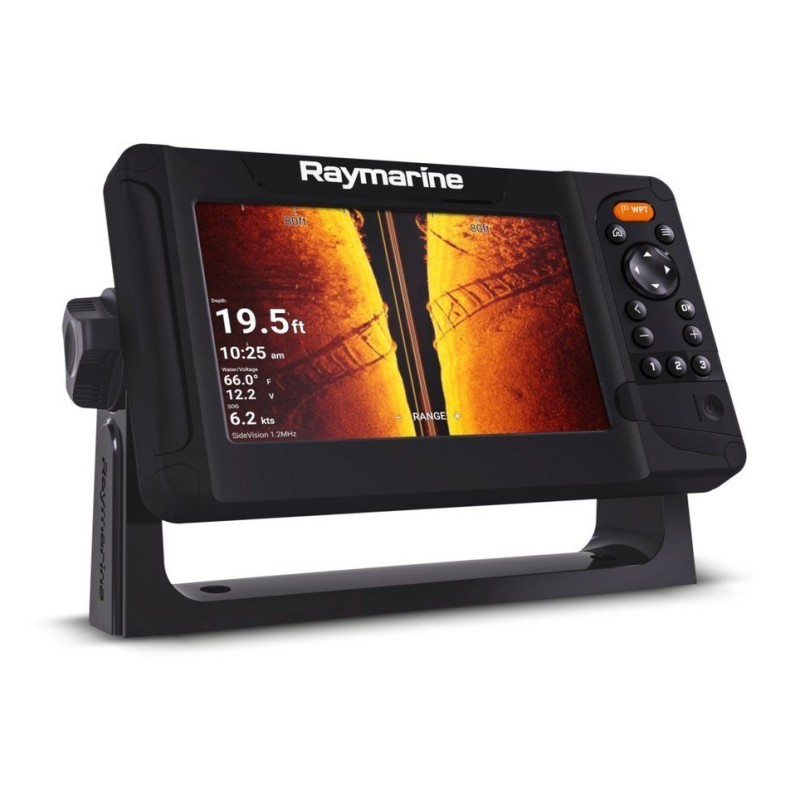

Картплоттер-эхолот Raymarine Element 7 HV с датчиком HV-100

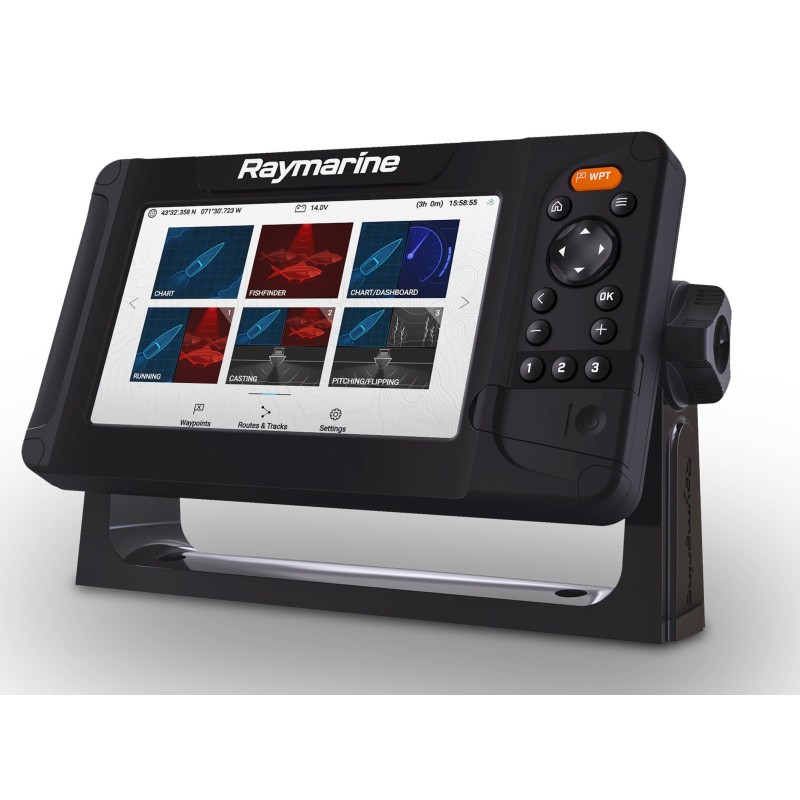

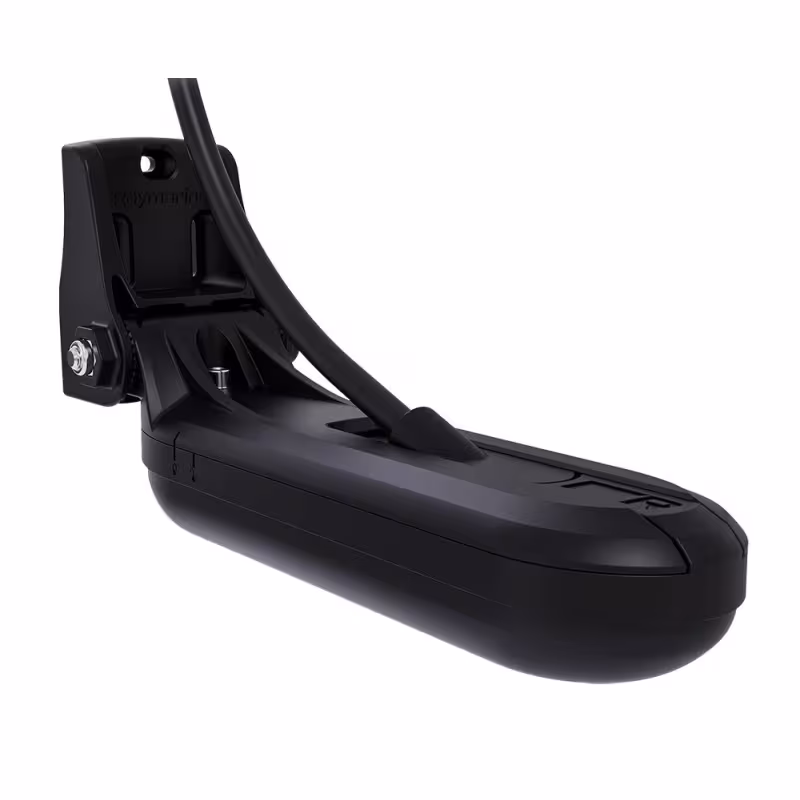

Картплоттер-эхолот Element 7 HV производства Raymarine. Предназначен для исследования рельефа дна и подводного пространства, а также для использования готовых и составления собственных навигационных карт водоемов с возможностью делать на них отметки. Устройство поставляется в комплекте с трансдьюсером HyperVision HV-100, в котором сочетаются такие технологии сканирования, как CHIRP, DownVision, SideVision и RealVision 3D. Эхолот обеспечивает невероятный уровень точности и детализации, позволяя увидеть подводные сооружения, растительность и рыбу с удивительной четкостью.
Серия Raymarine Element объединяет в себе новую технологию гидролокации HyperVision с системой RealVision 3D и обеспечивает удобную работу и реалистичное изображение за счет высокотехнологичного гидролокатора, многофункционального картографа и интуитивно понятного интерфейса. Она прекрасно подойдет рыболовам самого разного уровня.

• Четырехъядерные процессоры устройств серии Element обеспечивают мгновенное перерисовывание карты, плавную трехмерную визуализацию RealVision 3D и быстрый отклик.

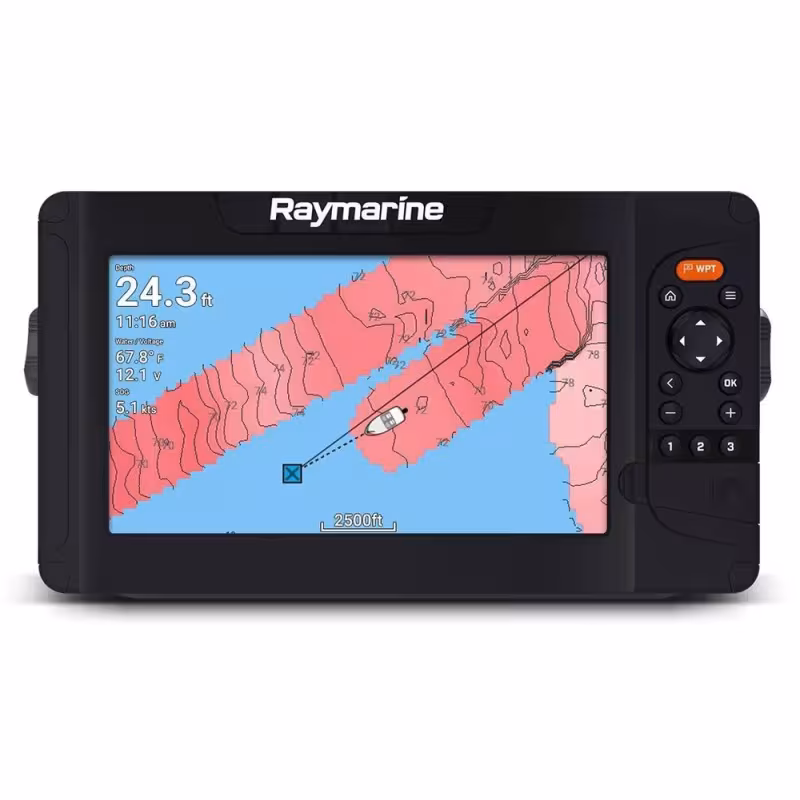

• Операционная система LightHouse Sport, установленная во всех устройствах серии Element, а также интуитивно понятные органы управления позволяют моментально отметить рыбные места и самому создать глубинные карты высокого разрешения с использованием нового гидролокационного картографа Raymarine RealBathy или Navionics SonarCharts, работающих в режиме реального времени.
• Управление осуществляется с помощью боковой клавиатуры. Увеличенная кнопка «Путевая точка» дает возможность быстро отмечать на карте интересующие локации.
• Цветной дисплей Optically Bonded LCD WXGA с подсветкой. Диагональ: 7". Разрешение: 800 x 480 пикселей. Яркость дисплея: 1500 Нит.
• Встроенный GPS-приемник поддерживает GNSS, ГЛОНАСС.
• Встроенный Wi-Fi 802.11 b/g/n.
• Встроенный Bluetooth 4.0 + Low Energy + Power Class 1.5.
• В память устройства можно занести до 10 000 путевых точек (200 групп точек), до 16 треков (10 000 точек) и до 150 маршрутов (250 точек).
• Устройство поддерживает картографию: Raymarine LightHouse NC2, Navionics, C-MAP Essentials, C-MAP 4D MAX, а также все карты из магазина Raymarine.
• Технология HyperVision обеспечивает сверхвысокочастотную гидролокацию с применением сжатых высокоинтенсивных излучаемых импульсов (CHIRP) для достижения нового уровня точности в режимах DownVision, SideVision и RealVision 3D:
  • классический CHIRP  - до 274 м;

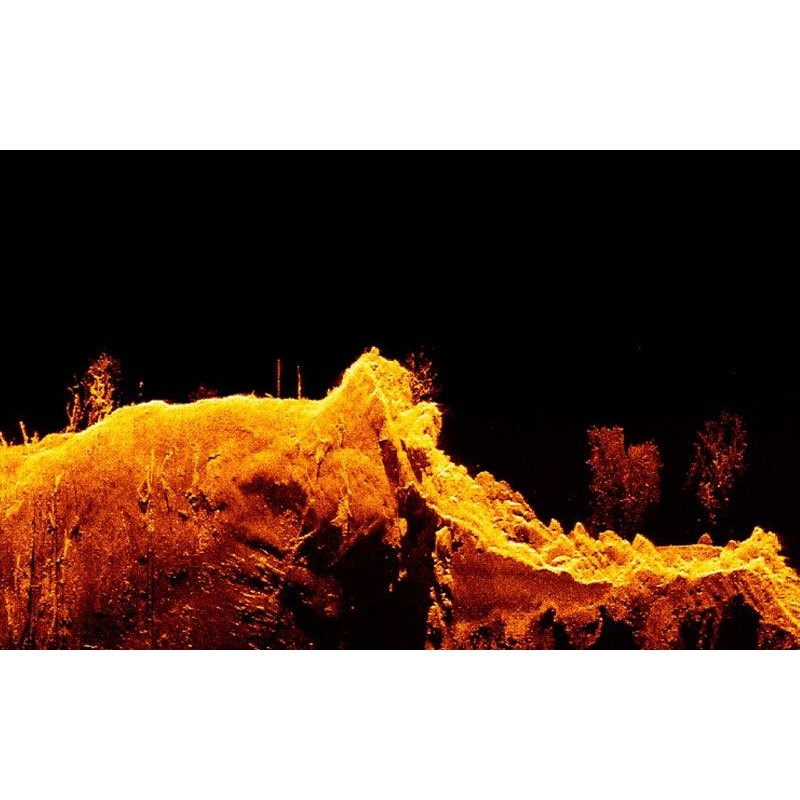

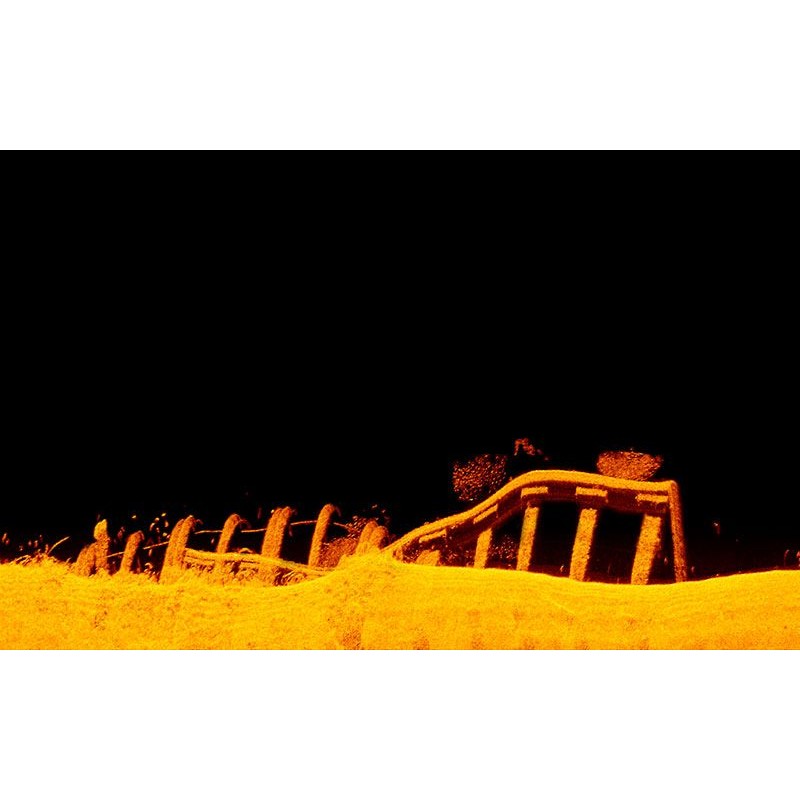

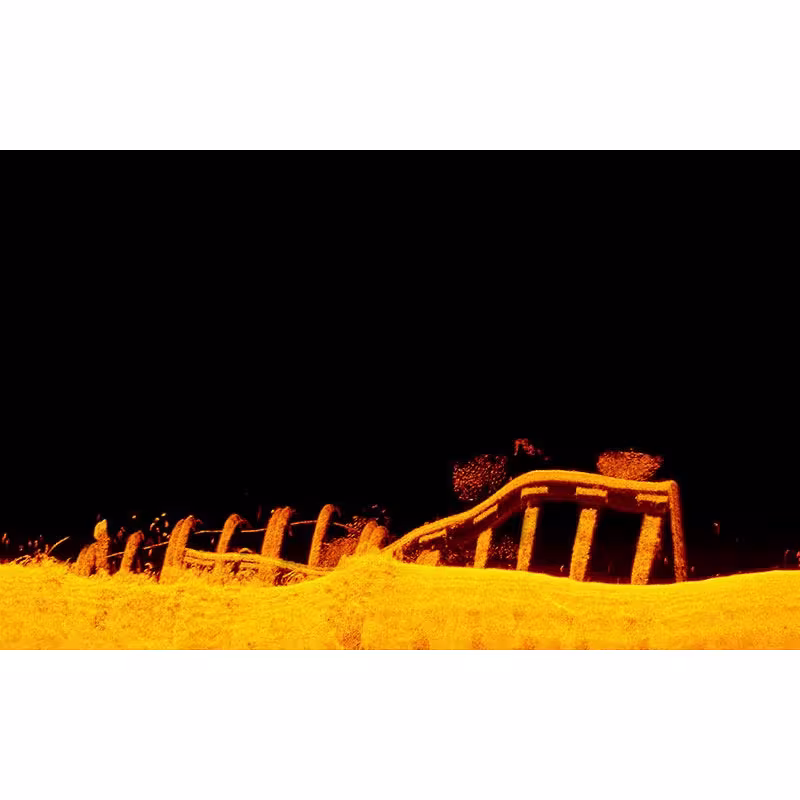

  • структурный DownVision Standart - до 183 м,, структурный 1,2 Мгц DownVision Hyper - до 30 м;

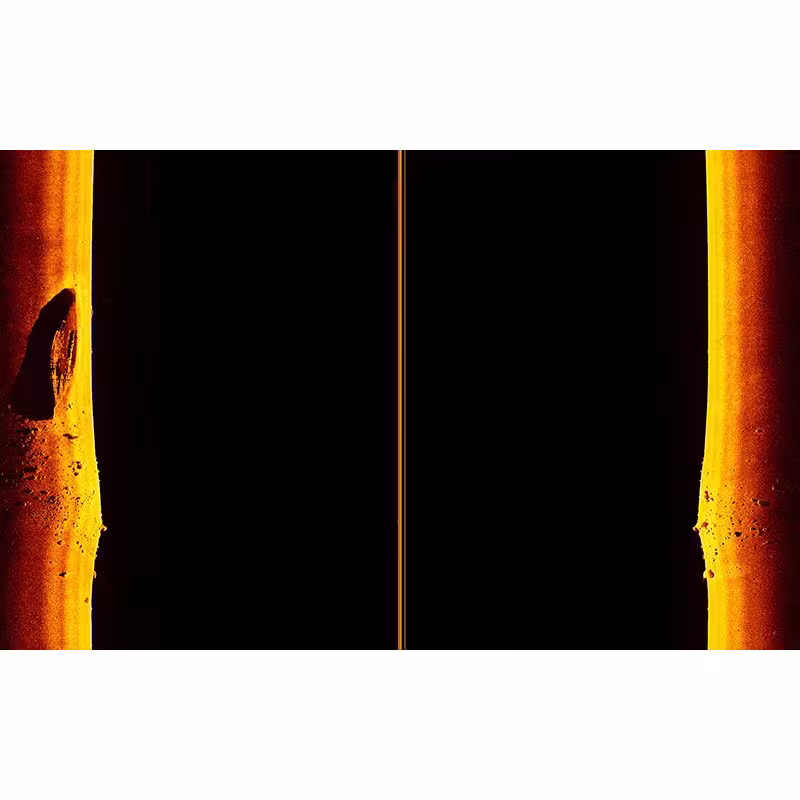

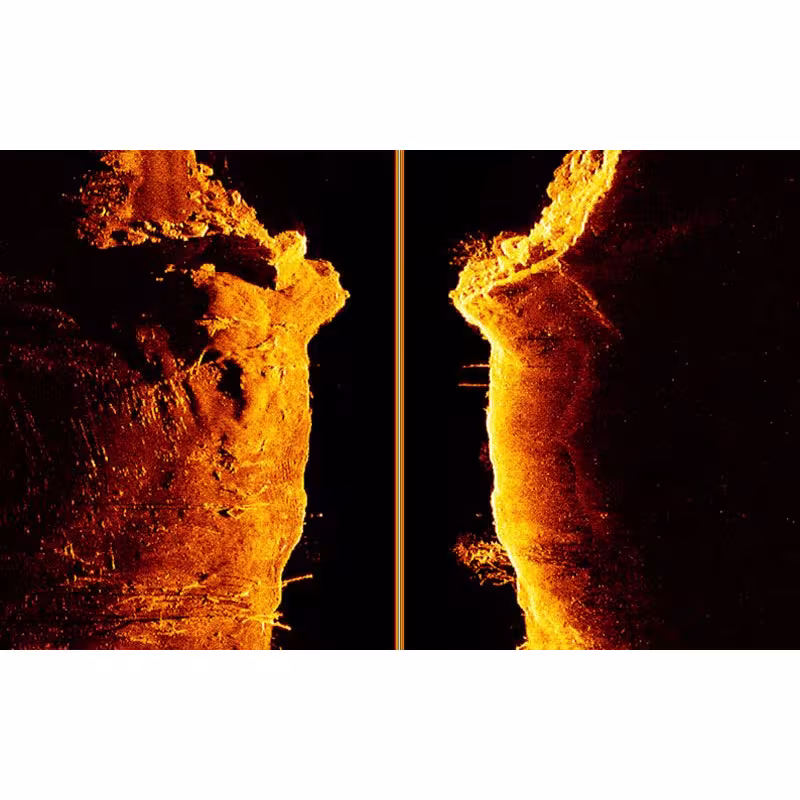

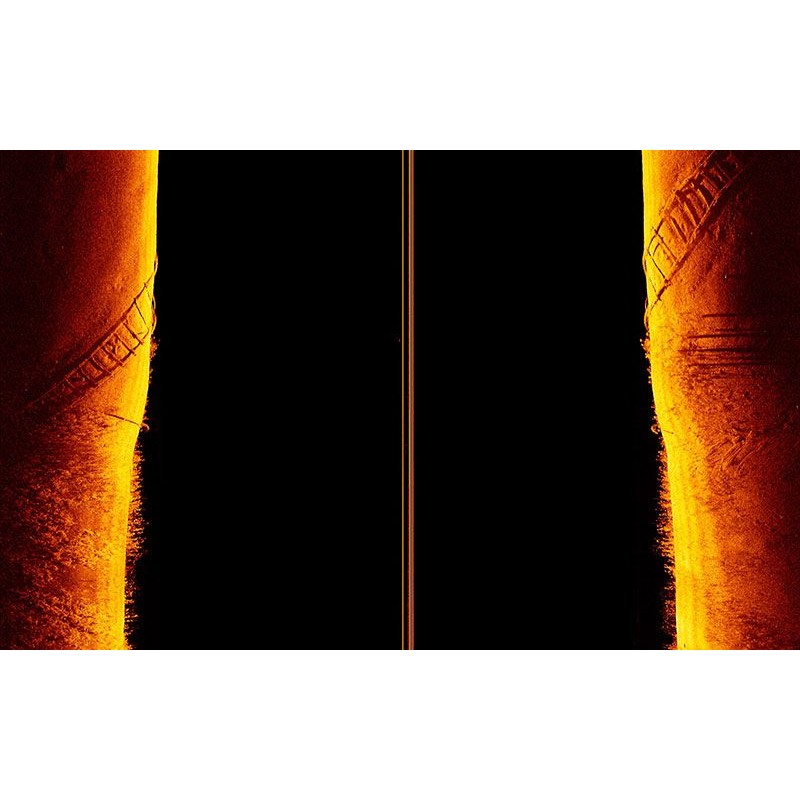

  • боковой обзор SideVision Standard - до  91 м, боковой обзор 1,2 Мгц SideVision Hyper - до  30 м;

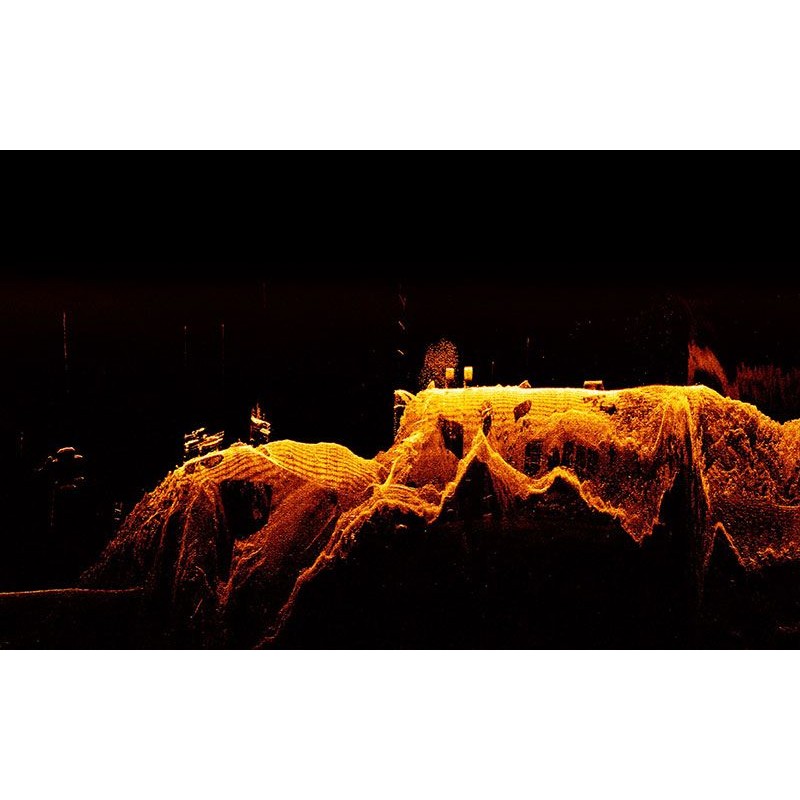

  • трехмерный RealVision 3D Standard - до 91 м, трехмерный 1,2 Мгц RealVision 3D Hyper - до 30 м.
• Количество лучей: 3.
• Углы сканирования: вверх 50° / вниз 60° / влево 70° / вправо 70°.
• Частота сканирования: 200 кГц / 350 кГц / 1,2 мГц.
• Устройство поддерживает протокол связи NMEA 2000 для подключения УКВ, интеграции с двигателем, уровнем топлива в баках, курсовым датчиком
• Внутренняя память устройства 8 Гб. Устройство поддерживает установку 1 карты памяти типа microSD максимальным объемом 32 Гб.
• Устройство оснащено звуковой сигнализацией.
• Корпус имеет защиту от влаги, степень защиты IPX7.
• Диапазон рабочих температур: -25...+50°C.
• Питание устройства осуществляется от бортовой сети или аккумулятора напряжением 12В.
• Размеры: 240 x 135 х 62 мм.
• Вес: 1,4 кг.
