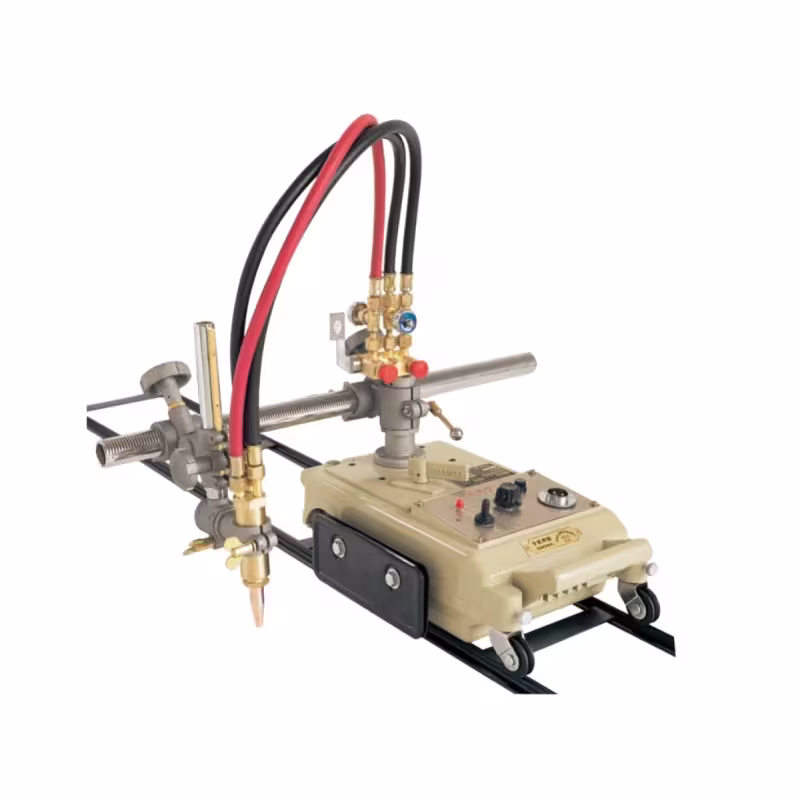

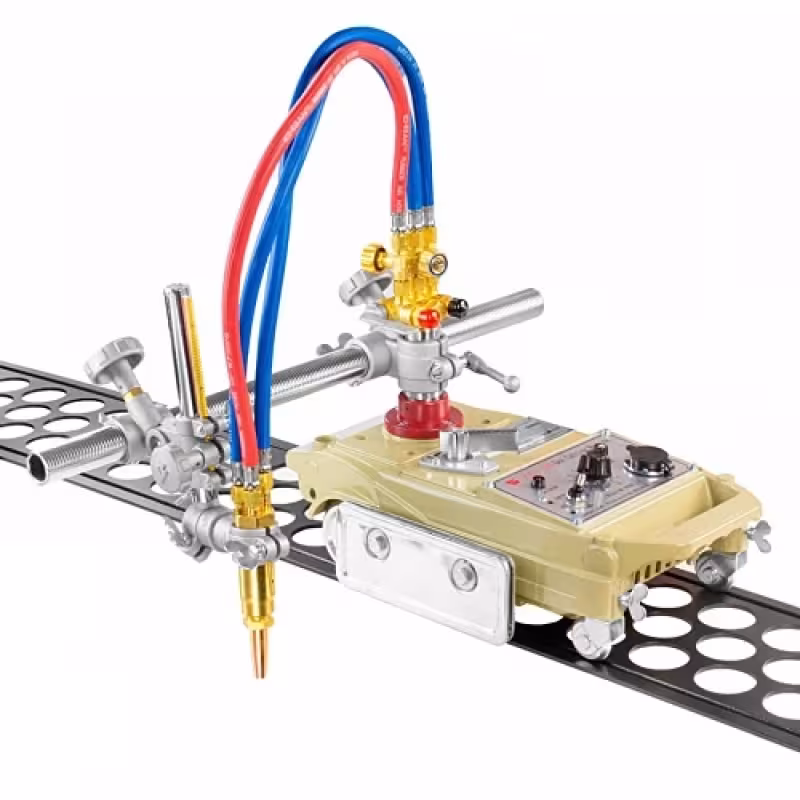

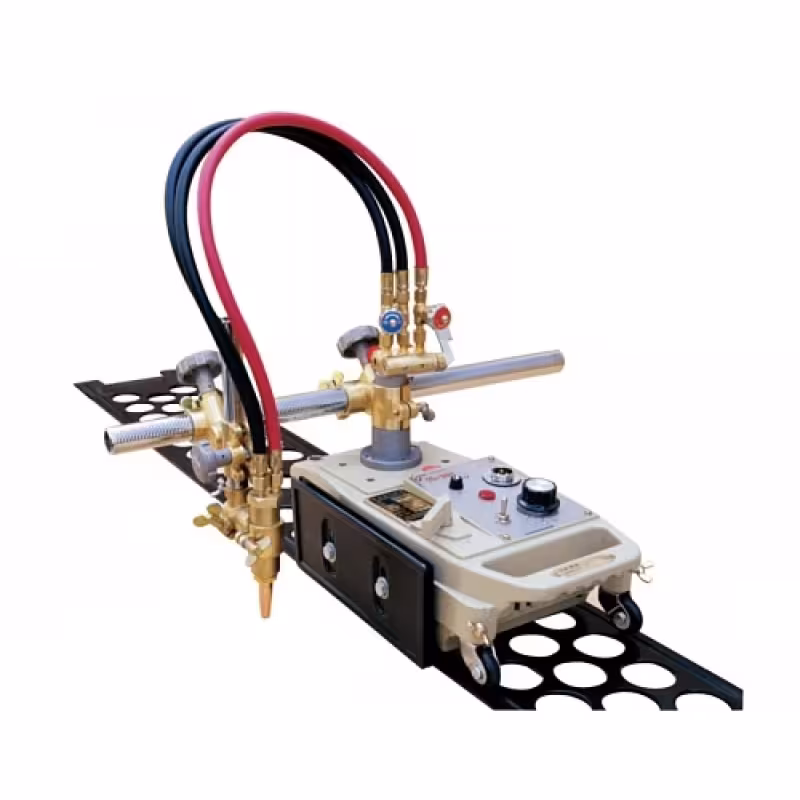

Газорезательная машина Huawei CG1-30

Портативная машина предназначена для прямолинейной и круговой резки, снятия фаски под сварку стальных листов толщиной от 5 до 100 мм. Резка выполняется с помощью одного газокислородного резака, установленного на каретке, которая перемещается вдоль линии реза по направляющим. Блок резки состоит из газовых вентилей с клапаном, консоли с противовесом и резака, установленного в держателе. Держатель имеет реечный механизм, который перемещает резак вдоль консоли и позволяет регулировать высоту и угол наклона резака в пределах ±45°. Газораспределитель машины оснащен клапаном, открывающим подачу газа и

имеет три рабочих положения:

• закрытое положение;

• подогревающий кислород и горючий газ открыты;

• режущий кислород, подогревающий кислород и горючий газ открыты.

Преимущества:

• Простота и безопасность эксплуатации.

• Регулируемый угол наклона резака в пределах ±45°.

• Циркульное приспособление, позволяющее вырезать окружности или фланцы диаметром от 200 до 2000 мм.

• Дополнительные направляющие, которые стыкуются между собой и позволяют увеличить длину линии реза.

• Поверхность полученной кромки может достигать класса чистоты 12,5, что не требует дальнейшей обработки.

• Легкий, прочный и компактный литой корпус из алюминия, оснащенный двойным термозащитным металлическим экраном с тефлоновым покрытием.

• Аналоговая панель управления, позволяющая регулировать скорость и направление перемещения тележки, включать/отключать подачу газа к резаку и аварийно выключать машину.

Технические характеристики:

• Напряжение - 220 В

• Двигатель - 50 Гц, 30 Вт

• Частота вращения двигателя - 4200 об/мин

• Скорость резки - 50-750 мм/мин

• Толщина резки - 5-100 мм

• Угол фаски - 0-45°

• Диаметр круговой резки - 200-2000 мм

• Рабочий газ - ацетилен/пропан

Комплектация:

• Каретка.

• Инструкция по эксплуатации.

• Газовый распределитель с шлангами и резаком.

• Разъём подключения к газовому распределителю - 2 шт.

• Крепление штанги к каретке.

• Штанга.

• Циркуль.

• Подвижной узел.

• Кабель питания.

• Комплект (сопло + мундштук) G03-1.

• Комплект (сопло + мундштук) G03-2.

• Комплект (сопло + мундштук) G03-3.

• Набор для очистки отверстий в мундштуках.

• Направляющий рельс (1850х215х20, 8кг).
