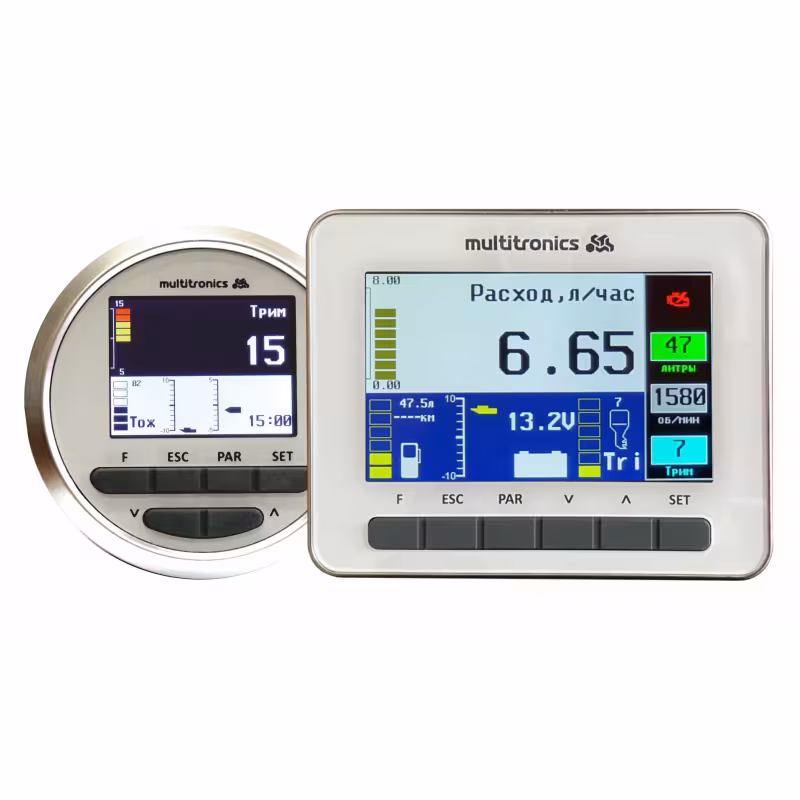

Бортовой компьютер Multitronics CL-950, белый (разъем Yamaha NMEA)

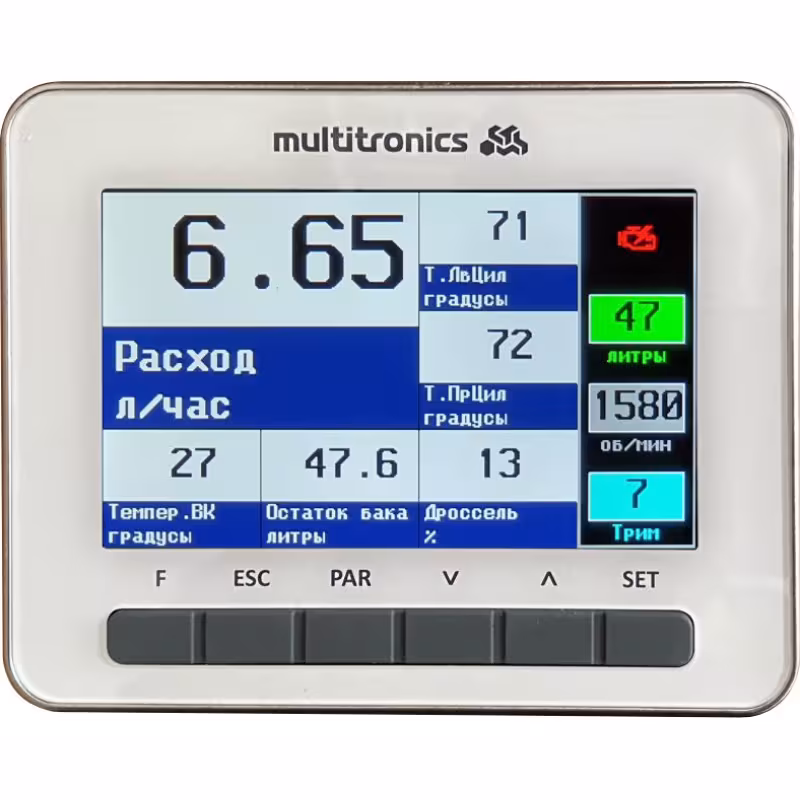

Multitronics CL-950 - прибор, обеспечивающий отображение параметров работы двигателя, остатка топлива, прогноза пробега на остатке топлива и множества других параметров, производит чтение кодов неисправностей электронного блока управления двигателем, а также может произвести сброс ошибок. Кроме того, прибор может работать с любым инжекторным (при подключении к форсунке) и карбюраторным (при подключении к механическому прерывателю или электронному коммутатору) двигателями. Прибор устанавливается в приборную панель плавательного средства в стандартное отверстие 85 мм, габариты лицевой панели 129,5 х 103,5 мм. Прибор имеет высококонтрастный IPS-дисплей размером 4,3" повышенной яркости.

Предназначен для установки и эксплуатации на водной технике с лодочными моторами Yamaha с поддержкой универсального протокола NMEA2000:

• HPDI:
  • Z150, LZ150, VZ150
  • Z175, LZ175, VZ175
  • Z200, LZ200, VZ200
  • Z225, LZ225, VZ225
  • Z250, LZ250, VZ250
  • Z300, LZ300, VZ300
• EFI 4-stroke:
  • F30, F40
  • F50, FT50, T50
  • F60, FT60, T60
  • F70, F75, F80, F90, F100
  • F115, FL115, LF115
  • F150, FL150, LF150
  • F200, FL200, LF200
  • F225, FL225, LF225
  • F250, FL250, LF250
  • F300, FL300, LF300
  • F350, FL350, LF350

1. В зависимости от выбранного протокола Multitronics CL-950 выводит на дисплей набор параметров:
   • расход топлива: мгновенный (в час, на 100 км), средний, подсчет израсходованного топлива, длительность впрыска;
   • текущая мгновенная скорость, пройденный путь;
   • остаток топлива в баке, прогноз пробега на остатке топлива;
   • обороты двигателя;
   • температура охлаждающей жидкости двигателя, температура цилиндров, температура впускного воздуха;
   • давление масла двигателя;
   • чтение, расшифровка и сброс кодов неисправностей двигателя;
   • моточасы работы двигателя (общие, с разбивкой по оборотам (1000...2000, 2000...3000 и т.д.), на холостом ходу и т.д.), число пусков мотора;
   • чтение сервисных записей (счетчик низкого давления масла, топлива, количества перегревов двигателя, зафиксированные максимальные обороты двигателя и т.д.) и др.
2. Дополнительная статусная информация.
   • Сбоку на дисплее выводится статусная информация (можно настроить отображение необходимых параметров): отображается 4 параметра (выбираются пользователем), за которыми необходим постоянный мониторинг.
3. Отображение положения мотора.
   • Отображается текущее положение мотора и выводятся предупреждения о выходе показателя за допустимые границы (при подключении к датчику трима).
4. Расчет расхода топлива на карбюраторных моторах.
   • Реализована возможность подсчета расхода топлива на карбюраторных моторах с помощью внешнего проточного датчика расхода топлива (приобретается дополнительно).
5. Предупреждение о неисправности сразу при ее возникновении.
   • При возникновении ошибки в ЭБУ двигателя, бортовой компьютер мгновенно предупредит о факте ее возникновения, а также отобразит код ошибки и ее расшифровку. Таким образом, сразу же будет известно, стоит ли устранять причину ошибки немедленно или можно продолжить движение. Также подаются звуковые и визуальные предупреждения о превышении температуры двигателя, напряжения бортовой сети, необходимости проведения технического обслуживания и другие сервисные предупреждения.
6. Создание сети NMEA2000.
   • Функция передачи основных параметров в NMEA2000: параметры работы двигателя считываются по оригинальному диагностическому протоколу производителя (кроме протокола J1939) и передаются в общедоступном виде по протоколу NMEA2000 для дальнейшего считывания их другими устройствами (например картплоттером). Таким образом, можно подключить мотор без поддержки NMEA2000 к сети NMEA2000 без использования дорогостоящих кабелей и элементов системы. На картплоттер можно вывести параметры работы двигателя.
7. Встроенный GPS.
   • Multitronics CL-950 комплектуется встроенным GPS-приемником: позволяет определить скорость плавательного средства относительно земли, рассчитать путевой расход топлива и отобразить прогноз хода на остатке топлива в баке.
8. Акселерометр.

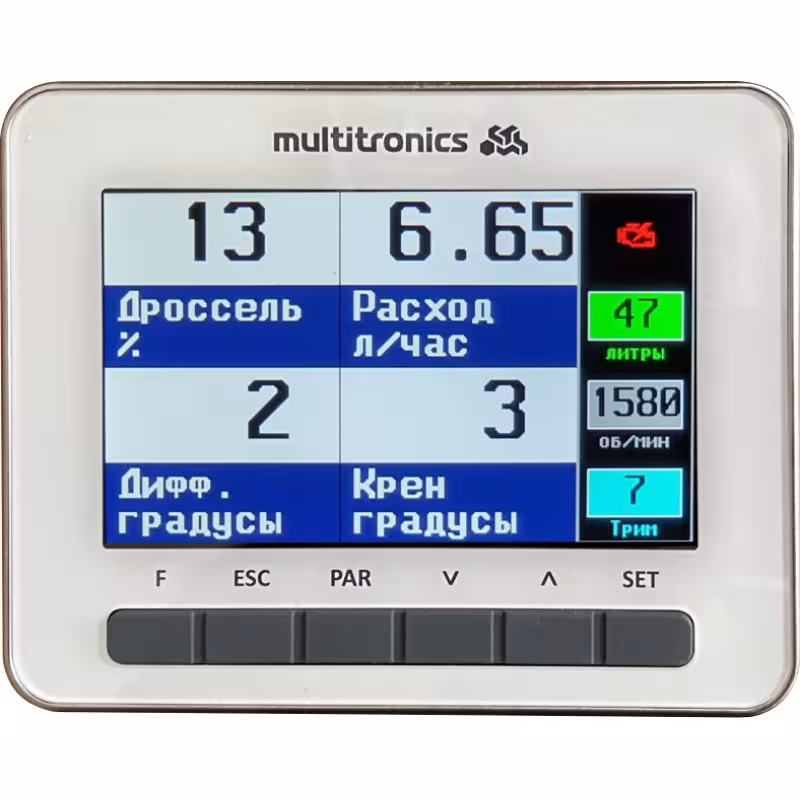

   • Встроенный акселерометр позволяет контролировать углы наклона (крен и дифферент) водного средства и не допускать его опрокидывания, определять оптимальный угол дифферента мотора и выход на режим глиссирования.

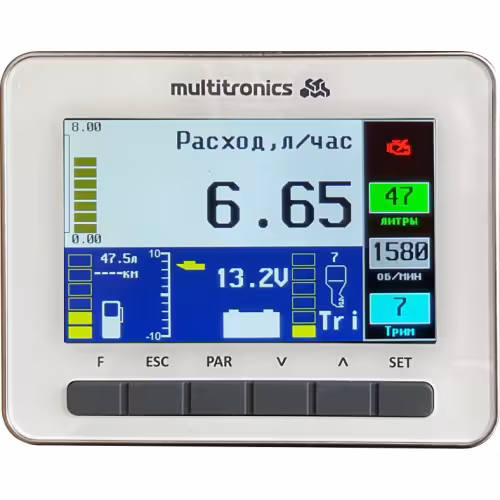

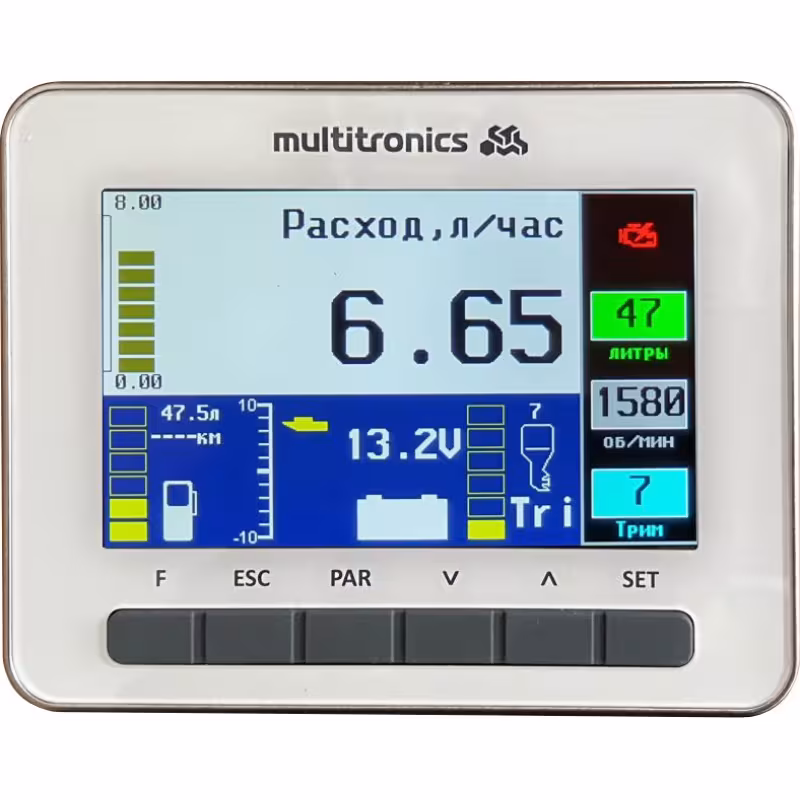

9. Мультидисплеи.

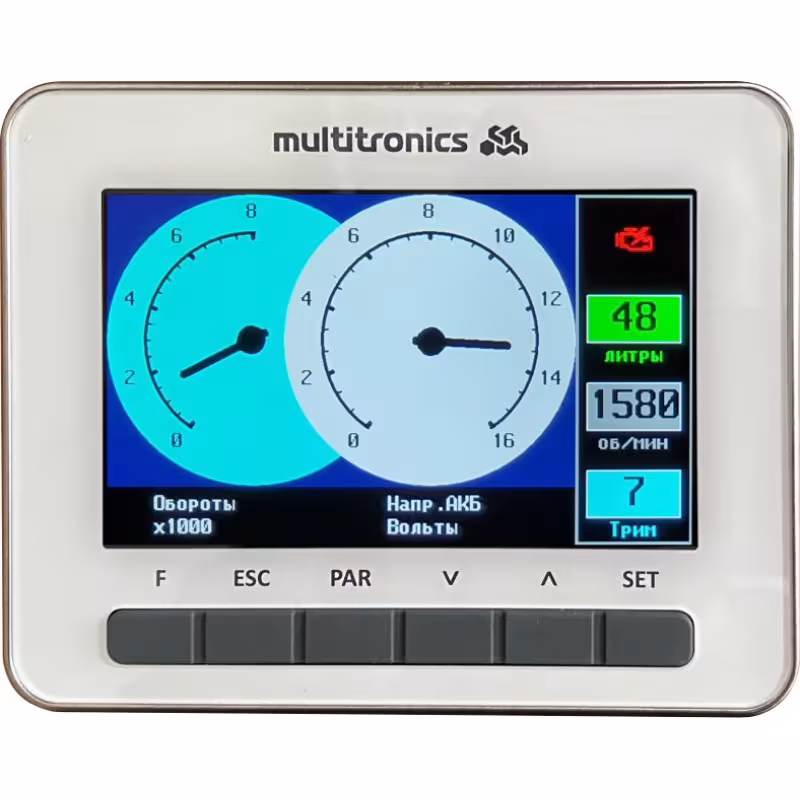

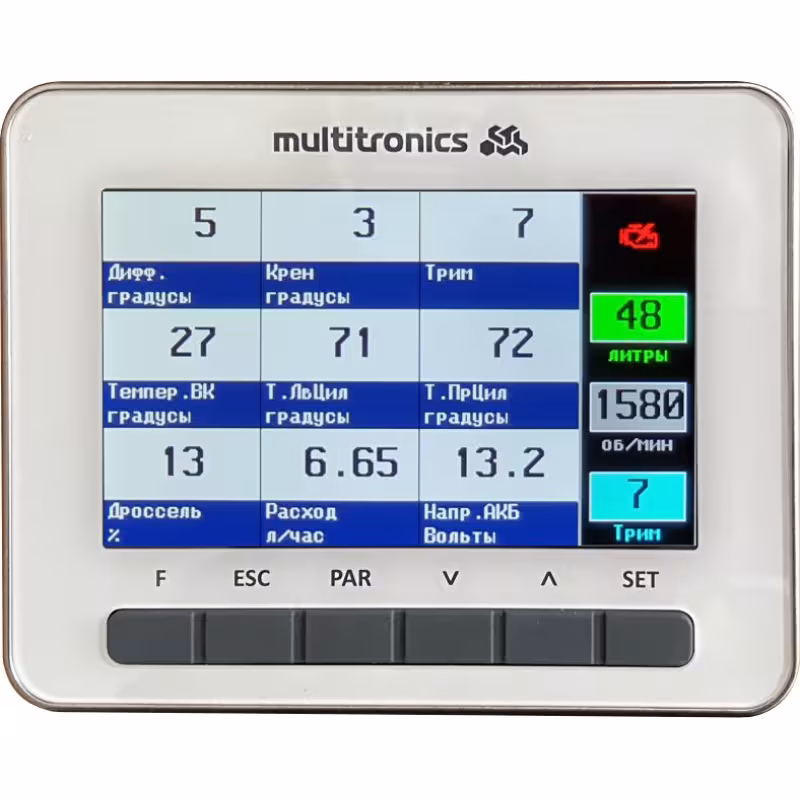

   • Прибор может работать в различных режимах: 1, 3, 4, 6, 9 параметров на дисплее. Параметры могут выводиться в цифровом, графическом, стрелочном виде, а так же в режиме прогрессбаров. Дисплеи х 1 параметр, 6 настраиваемых дисплея х 4 параметра, 2 настраиваемых дисплея х 6 параметров, 3 настраиваемых дисплея х 9 параметров, 8 графических настраиваемых дисплеев х 2 (или 1) параметр, 8 стрелочных настраиваемых дисплея х 2 параметра, 7 дисплеев средних параметров х 7 параметров, 4 горячих меню х 10 функций.
10. Герметичный корпус.
    • Многофункциональный бортовой компьютер серии Multitronics CL-950 выполнен во всепогодном исполнении в пыле- и влагозащищенном корпусе (защита от брызг).
11. "Горячие меню" (быстрый вызов "любимых функций").
    • "Горячие меню" позволяют осуществить быстрый доступ к функциям, расположенным в "Дисплее установок". Пользователь может по своему усмотрению настроить состав "Горячих меню" (до 10 функций каждое) и нажатием всего одной кнопки вызывать список функций и настроек, находящихся в различных местах "Дисплея установок". Существуют независимые "Горячие меню" для дисплеев Параметры, Средние.
12. Журналы поездок и заправок.
    • Журналы средних параметров на 20 поездок и 20 заправок.
13. "Обратный отсчет".

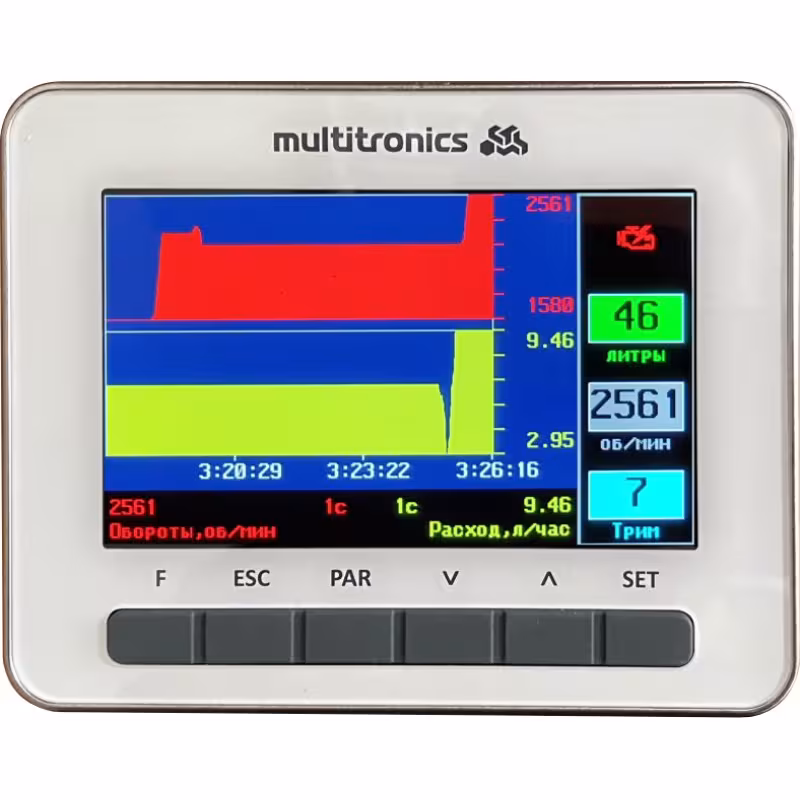

    • На экране компьютера возможно одновременное отображение до двух графиков мгновенных параметров. С помощью функции “Обратный отсчет” можно перемещаться по графикам (по оси времени, 259 отсчетов) и определять численные значения параметров в “прошлом времени”, а также сравнивать их между собой. Можно с легкостью подобрать винт или найти самые экономичные обороты двигателя.
14. 32-разрядный процессор.
    • Мощный 32-разрядный процессор обеспечивает большую точность и скорость работы.
15. Обновление через интернет.
    • Multitronics CL-950 поддерживает настройку и самостоятельное обновление программного обеспечения с помощью встроенного разъема mini-USB, с возможностью запоминания и переноса настроек в новые версии.
