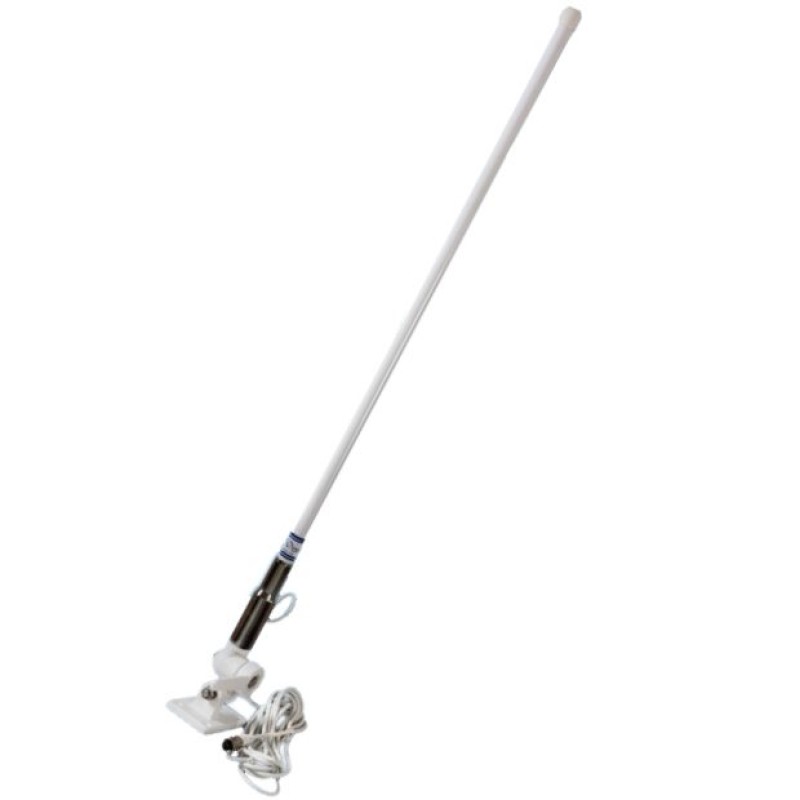

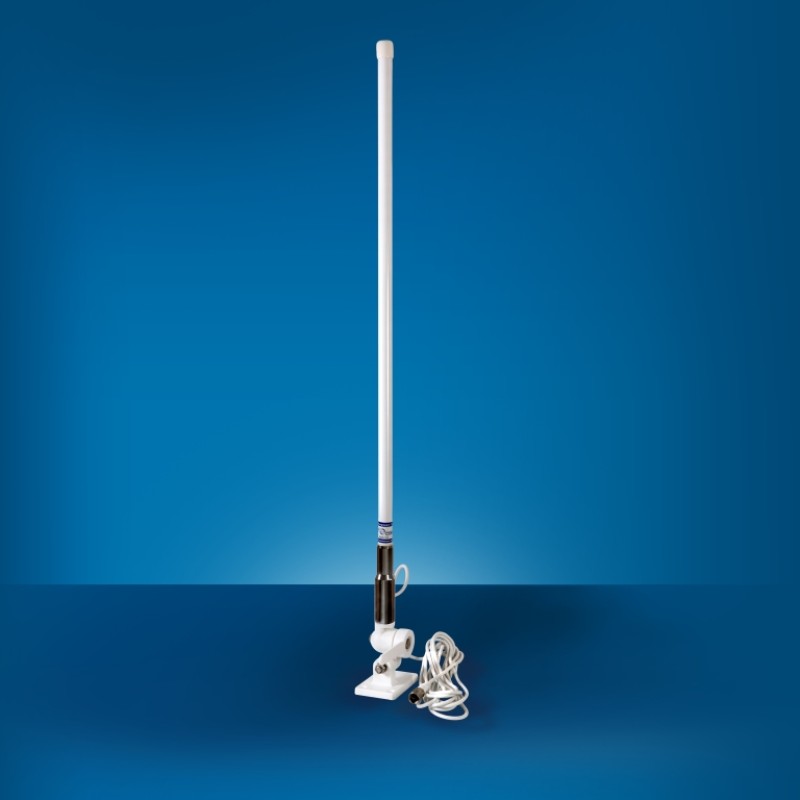

Антенна УКВ речного диапазона NavCom АШС-1.5, в комплекте кабель 5 м

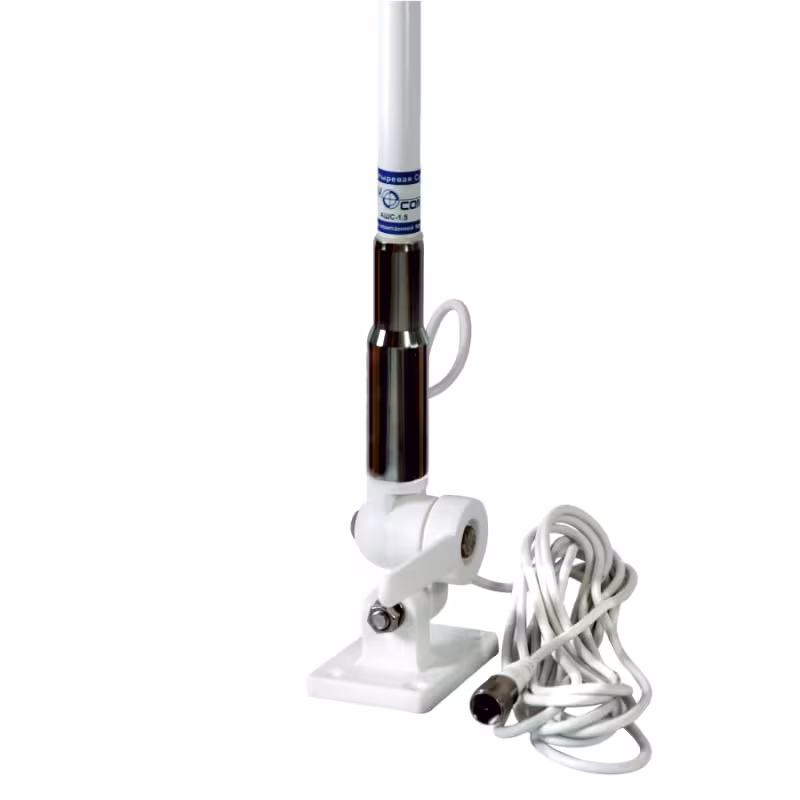

Антенно-фидерное устройство NavCom АШС-1,5 (антенна штыревая судовая длиной 1,5м) электрически представляет собой симметричный полуволновый вибратор с отсекающим четвертьволновым стаканом, что позволило отказаться от выступающих противовесов. Конструктивно излучающий элемент расположен внутри жесткого стекловолоконного радиопрозрачного чехла (степень защиты IP 55), в основании которого находится поворотный кронштейн (входит в комплект поставки), позволяющий осуществлять крепление антенного устройства к различным поверхностям. Конструкция кронштейна обеспечивает заваливание антенного устройства или его понижение до уровня надстройки судна в кратчайший срок.

В состав антенно-фидерных устройств конструктивно входит коаксиальный кабель RG-58 длиной 5м одним концом подключенный путем пайки к излучающему элементу, находящемуся внутри стекловолоконного чехла. В комплекте поставляется два разъёма PL259 и BNC под обжим.

• Диапазон рабочих частот, МГц: 300,0-300,6 и 336,0-336,6 .

• Диаграмма направленности в горизонтальной плоскости: ненаправленная.

• КСВ: не хуже 1,4.

• Коэффициент усиления, дБи: 2.

• Входное сопротивление, Ом: 50.

• Допустимая мощность, Вт: 50.

• Размеры, (длина х диаметр), мм: 1500 Х 20.

• Допустимая скорость ветра, м/с: 30.

• Диапазон рабочих температур, ºС: -50 ºС/+50 ºС.
